Siemens 3RF3405-1BD24 polprevodniška zaščita 2 zapiralo 1 kos

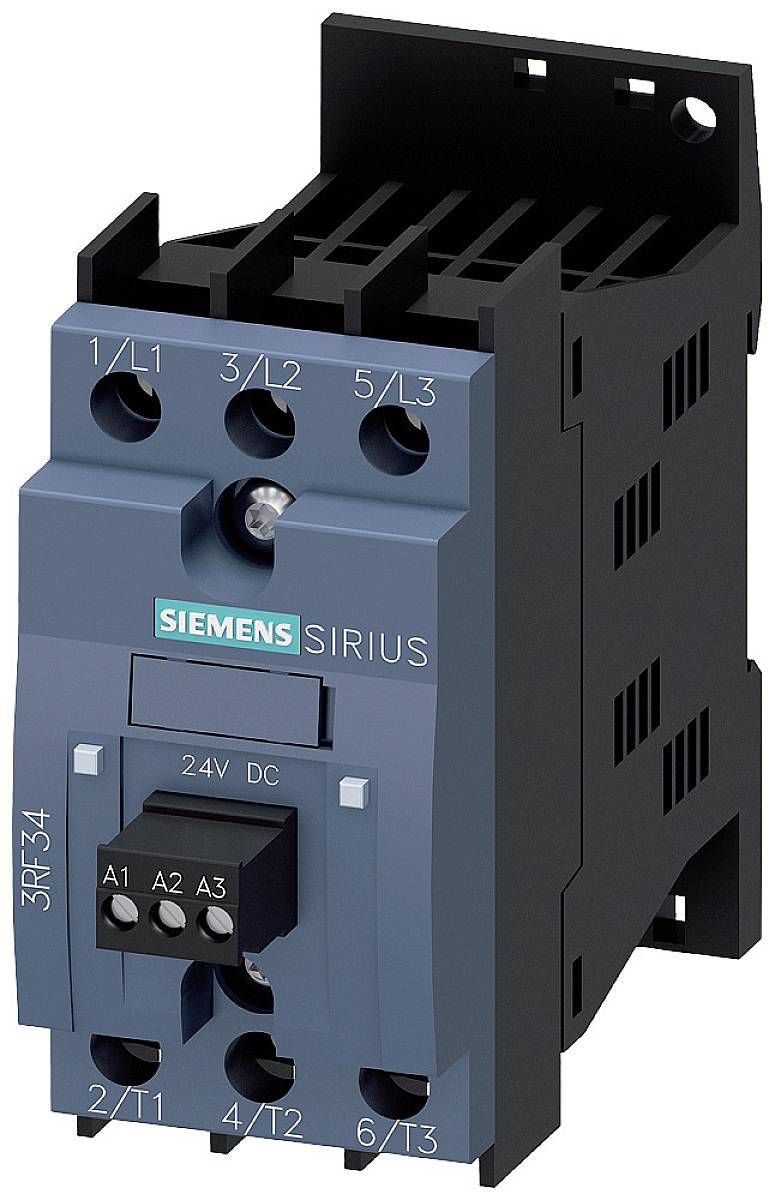

Siemens SIRIUS 3RF34 kontaktor, 24V DC. Prikazuje električno stikalno napravo, ki se uporablja za krmiljenje električnih tokokrogov v strojih.

Slika je simbolična

Odprt električni razdelilnik prikazuje urejeno razporeditev tehničnih komponent in kablov za električne inštalacije.

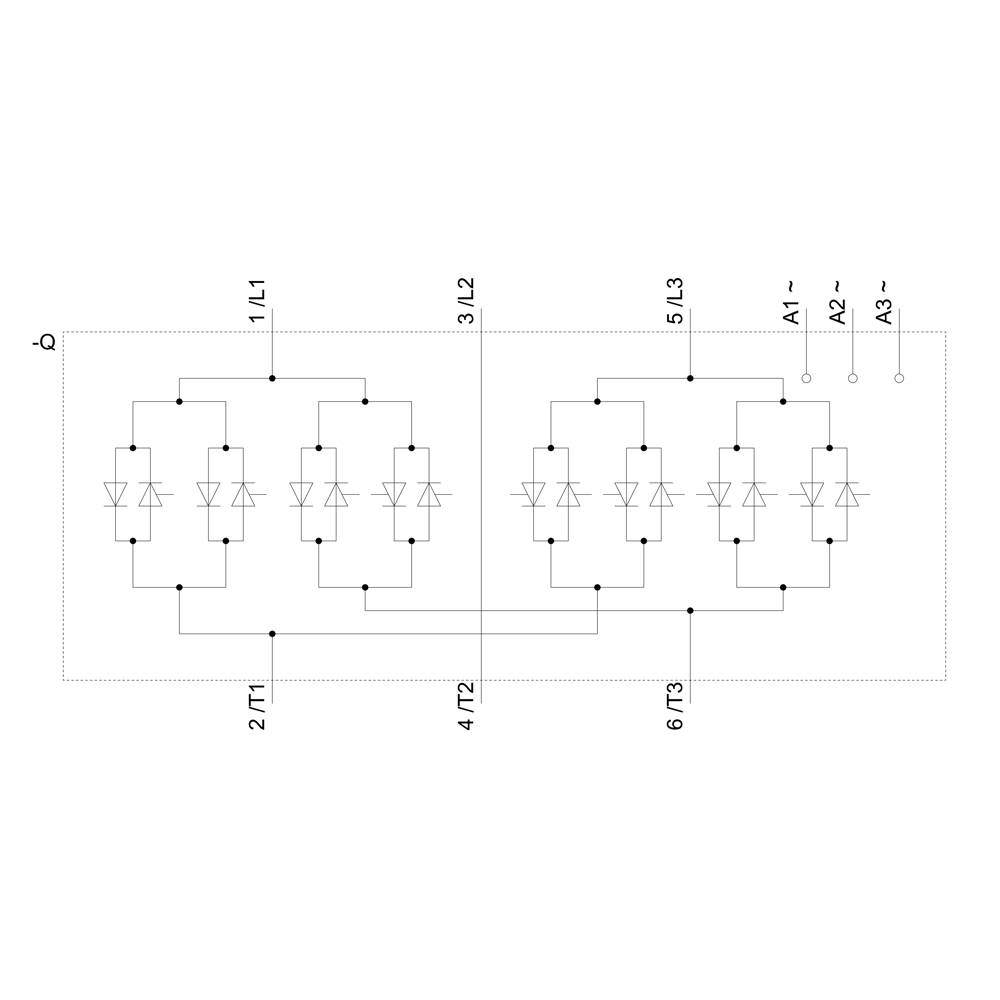

Načrt tristanovskega mostiščnega usmernika s šestimi diodami, označen z vhodi (L1, L2, L3) in izhodi (A1, A2, A3).

Tehnična risba stikala s pogledom od spredaj in s strani. Mere v milimetrih, prikazuje natančne dimenzije in obliko naprave.

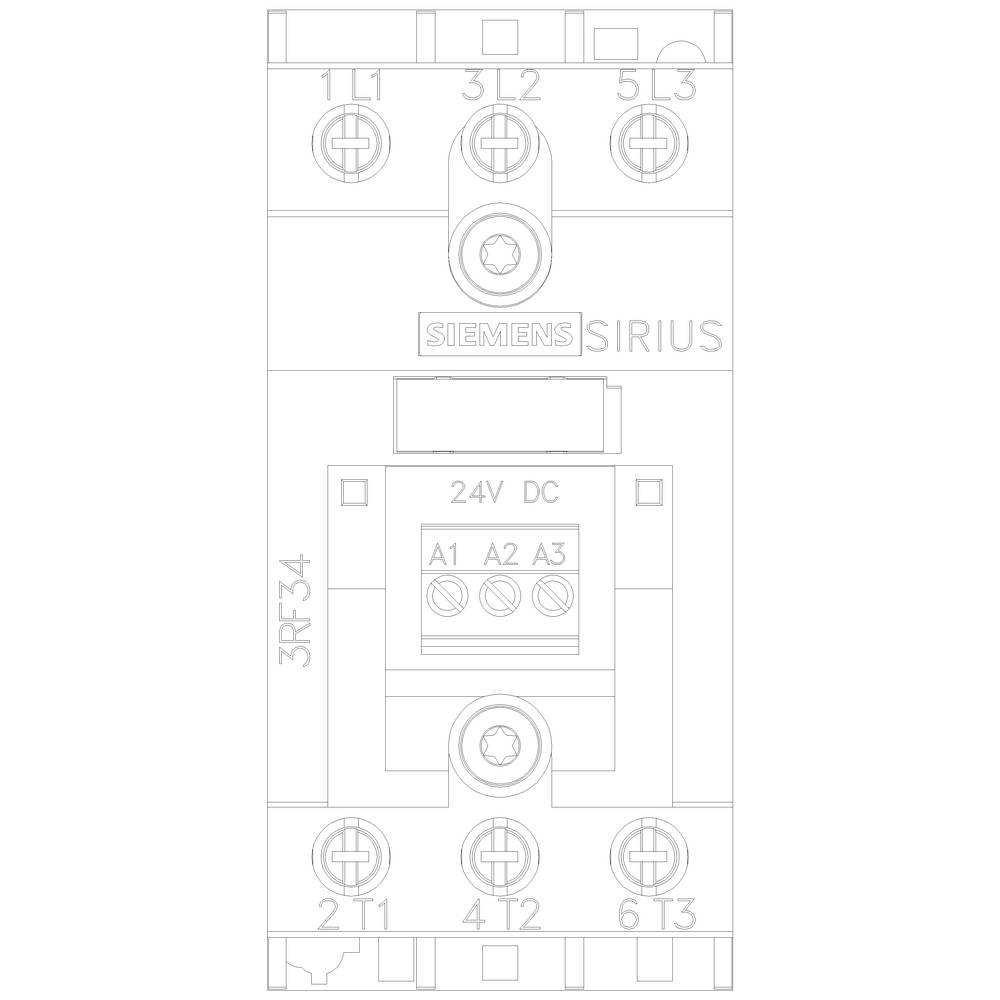

Shematski načrt Siemensovega stikala Sirius. Prikazuje priključke: 3L1, 3L2, 3L3 zgoraj, 2T1, 4T2, 6T3 spodaj. Krmilne sponke A1, A2, A3 na sredini.

1/5

Slika je simbolična

Vrsta izdelka

polprevodniška zaščita

Število polov

3-polni

Priključek

vijačni

Vrsta

3RF3405-1BD24

Kontakt

2 zapiralo

Podatkovni list izdelka (PDF)

Dostava tor, 6.10.

Število

kos - zaloga Nemčija

Skupaj (315,00 € / Kos)

315,00 €

z DDV

Samo 29,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC Prerez vodnika, eno ali večveren: 6 mm² Prerez vodnika, fino verižen: 10 mm² Način pritrditve: Snap-pritrditev: vijačna pritrditev Število polov: 3-polni

Vrsta izdelka: polprevodniška zaščita

Vrsta: 3RF3405-1BD24

Število polov: 3-polni

Kontakt: 2 zapiralo

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačni

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 95 mm

Globina: 113.8 mm

Mere: (Š x V x G) 45 x 95 x 113.8 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 3

: TRUE

: 5.4 A

: AC

: 5.4 A

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742908 Siemens 3RF3405-1BD24 polprevodniška zaščita 2 zapiralo 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742908 Siemens 3RF3405-1BD24 polprevodniška zaščita 2 zapiralo 1 kos

Opis

Stabilni kontaktor 3-fazni 3RF3 AC 53 / 5.4 A / 40 ° C 48-480 V / 110-230 V AC Stikalo za obračanje vrtilnega kroga Priključitev vijaka Stikalni vzvratni kontaktor SIRIUS 3RF34 Za preklopne motorje za pogosto obračanje, npr. B. pri ravnanju z materiali. Naprave se preklopijo brez obrabe in hrupa in so zato idealne za hrupno občutljiva področja (pisarne, bolnišnice). Vzvratni kontaktorji imajo vgrajeno ključavnico. Izjemno zanesljivi so tudi pri visokih stikalnih frekvencah. Ker je hladilno telo že integrirano, jih lahko uporabite neposredno v nadzorni omarici. Kompaktna zasnova prihrani prostor na DIN-tirnici. Naprave so odobrene po vsem svetu (npr. IEC in UL / CSA). Stabilni kontraktorji za vzvratno vožnjo so na voljo v dveh širinah za različne moči. Namenjeni so za delovanje AC ali DC in so opremljeni z vijačno povezavo. Pribor vključuje priključne module in adapterje ter identifikacijske oznake. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
