Siemens 3RH2122-1AP60 kontaktor rele s pomožnim kontaktom Primerno za znamko (rele): Siemens Single 1 kos

Črni Siemensov SIRIUS kontaktor z več priključnimi sponkami in modrim ohišjem, modelna številka 3RH21.

Slika je simbolična

Odprta električna omarica prikazuje urejene električne komponente in kable.

Funkcionalna enota prikazuje različne električne komponente in njihove povezave, vključno s pomožnimi kontaktorji in adapterji, za krmiljenje električnih tokokrogov.

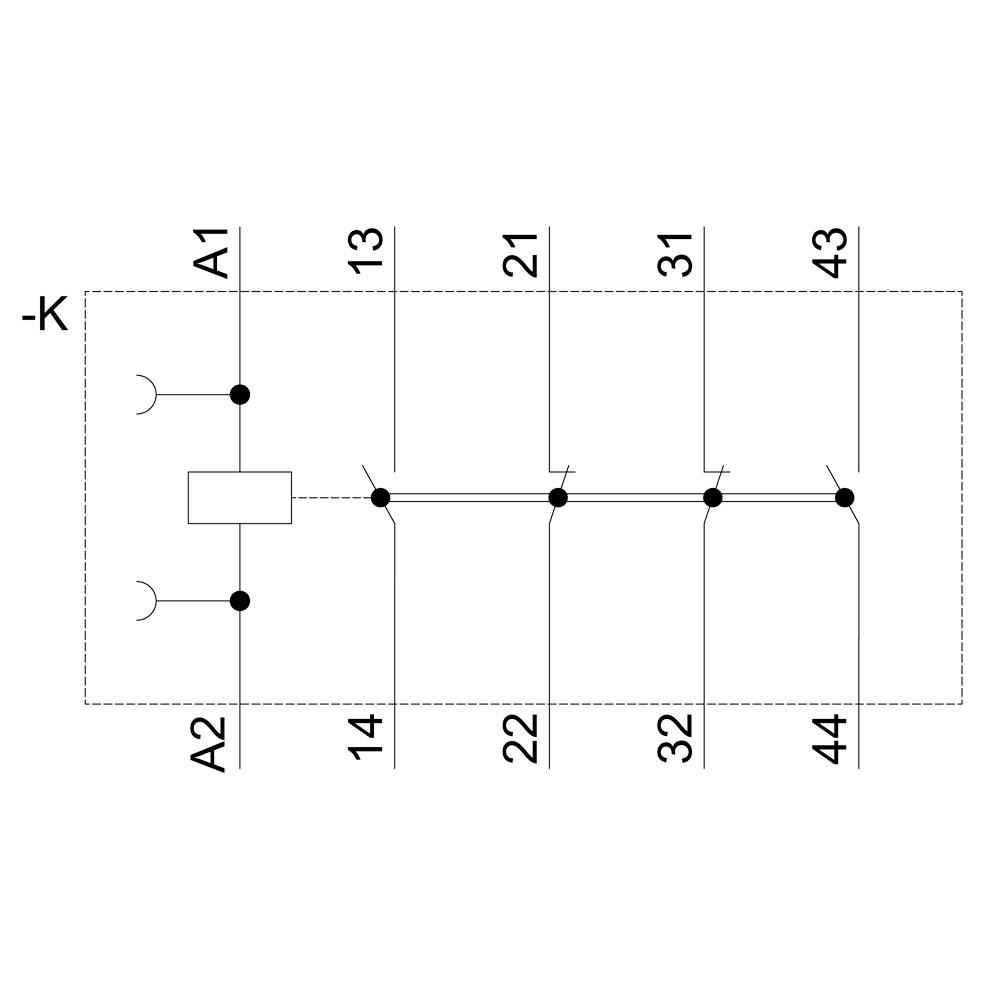

Električna shema releja s tuljavo, priključeno na 'A1', z več stikalnimi kontakti in povezavami, številčenimi od '13' do '44'.

Tehnična risba električnega releja s čelnim in stranskim pogledom. Mere in priključne točke so natančno označene.

Shema Siemensovega SIRIUS 3RH21 kontaktorskega modula, prikazuje priključke 13NC, 14NO, 21NC, 22NC, 31NC, 32NC, 43NO, A1, A2.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Vrsta embalaže

Single

Vrsta

3RH2122-1AP60

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (59,99 € / Kos)

59,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC

Vrsta embalaže: Single

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2122-1AP60

Velikost: S00

Število polov: 4-polni

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (min).: 220 V/AC

Krmilna napetost (maks.): 240 V/AC

Območje krmilne napetosti: 220 - 240 V/AC

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev
vijačna pritrditev

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: 220-220 V

: 240-240 V

: FALSE

: Screw connection

: AC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1744130 Siemens 3RH2122-1AP60 kontaktor rele s pomožnim kontaktom Primerno za znamko (rele): Siemens Single 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1744130 Siemens 3RH2122-1AP60 kontaktor rele s pomožnim kontaktom Primerno za znamko (rele): Siemens Single 1 kos

Opis

Pomožni kontaktor, 2 S + 2 O, AC 220 V, 50 Hz, 240 V, 60 Hz, velikost S00, vijačni priključek SIRIUS 3RH2 pomožni kontaktor za preklop krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
