Siemens 3RH2122-1BA40 kontaktor rele Primerno za znamko (rele): Siemens Single 1 kos

Električni kontaktor znamke Siemens Sirius v črnem ohišju z več vhodnimi in izhodnimi priključki spredaj.

Slika je simbolična

Odprta elektro omarica z več vrstami električnih komponent in kablov, ki so urejeni in sistematično postavljeni.

'Diagram pomožnih kontaktnih kombinacij in pribora: Funkcije, adapterji in sponke za električne krmilne sisteme v različnih konfiguracijah.'

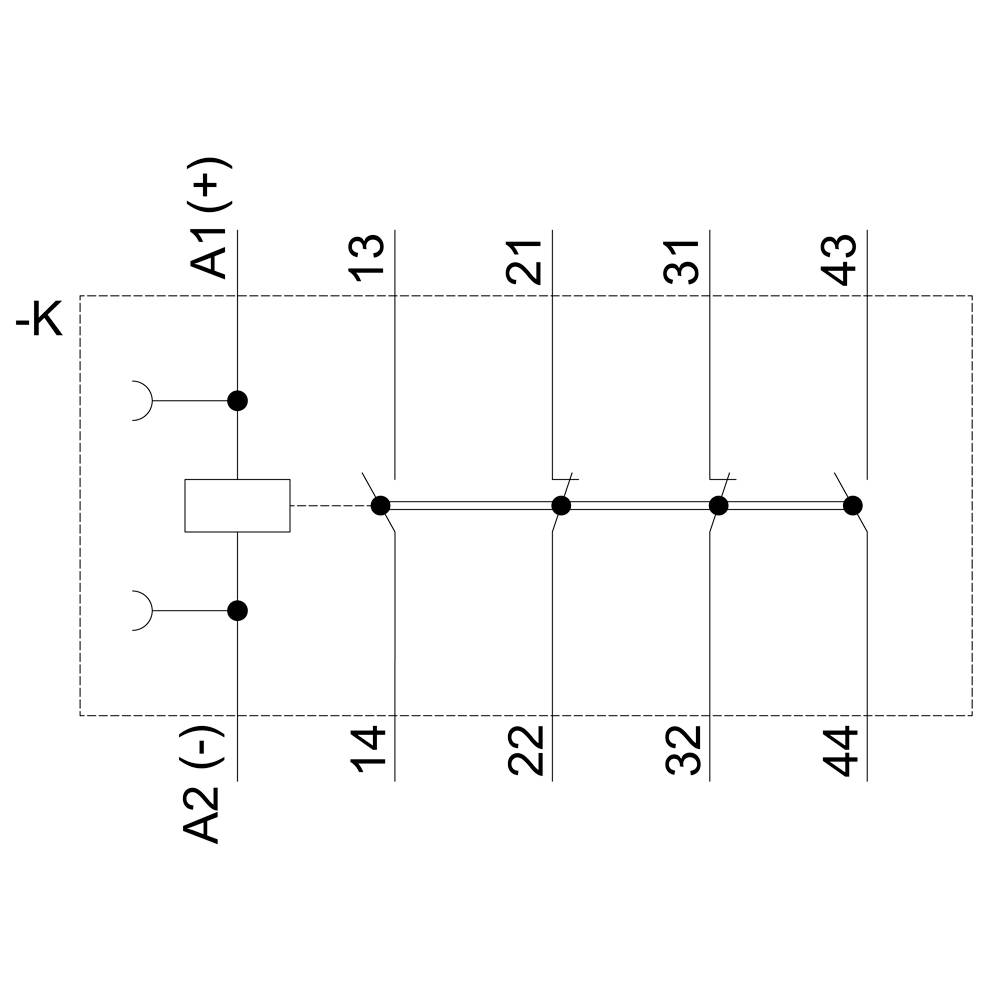

Načrt vezja releja s 4 diodami, vhodi A1 (+), A2 (-); izhodi 13, 21, 31, 43 in 14, 22, 32, 44. Konektorji vidni.

Tehnična risba električnega komponenta s tremi pogledi: sprednji, stranski in pogled od zgoraj. Mere so podane v milimetrih.

Električna shema Siemensovega Sirius 3RH21 kontaktorja, prikazuje priključke in notranje električne elemente krmilnih in močnostnih tokokrogov.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Priključek

vijačna sponka

Vrsta embalaže

Single

Vrsta

3RH2122-1BA40

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (51,99 € / Kos)

51,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC

Vrsta embalaže: Single

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2122-1BA40

Velikost: S00

Število polov: 4-polni

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (min).: 12 V/DC

Krmilna napetost (maks.): 12 V/DC

Območje krmilne napetosti: 12 - 12 V/DC

Primerno za znamko: Siemens

Primerno za serijo: Siemens Bauform S00

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: Screw connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1699101 Siemens 3RH2122-1BA40 kontaktor rele Primerno za znamko (rele): Siemens Single 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1699101 Siemens 3RH2122-1BA40 kontaktor rele Primerno za znamko (rele): Siemens Single 1 kos

Opis

Pomožni kontaktor, 2 S + 2 O, 12 V DC, velikost S00, vijačni priključek SIRIUS 3RH2 pomožni kontaktor za preklapljanje krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
