Siemens 3RH2122-1BE80 kontaktor rele enosmerni tokokrog Primerno za znamko (rele): Siemens Piece 1 kos

Zaščitno stikalo Siemens iz serije Sirius, model 3RH21, prikazuje priključke in logotip blagovne znamke. Najpogosteje se uporablja v tehničnih napravah.

Slika je simbolična

'Odprt električni razdelilnik z različnimi električnimi komponentami in žicami. Vrata omarice so prozorna.'

'Pomožni strelec in oprema' prikazuje različne komponente stikal in adapterje z oštevilčenimi razlagami njihove funkcije in uporabe.

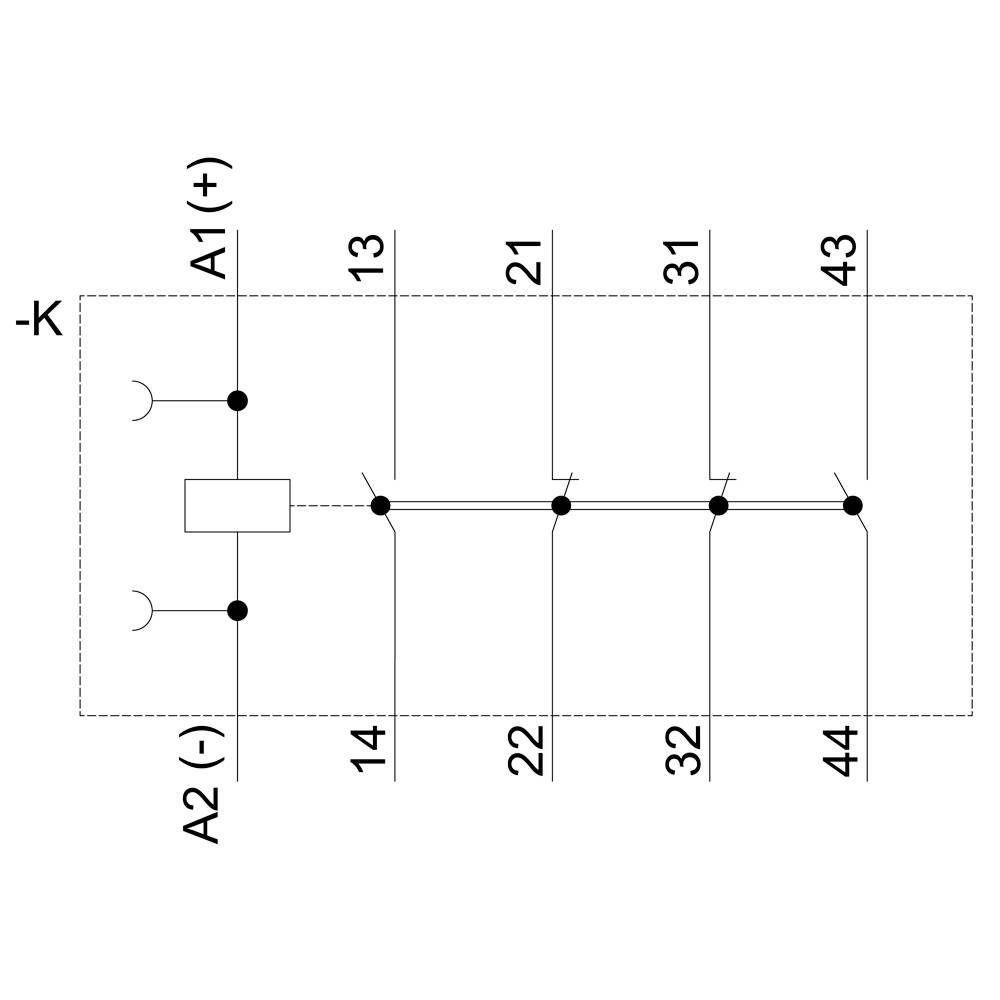

Shematski načrt releja s priključki A1(+), A2(-) in preklopnimi kontakti 13-14, 21-22, 31-32, 43-44.

Tehnična risba električnega releja z merami: širina 45 mm, globina 73 mm in višina 32 mm, vključno s stranskim in čelnim pogledom.

'SIEMENS SIRIUS 3RH21' stikalo - pogled spredaj s priključnimi sponkami 13NC do 43NC zgoraj in 14NO do 32NC spodaj.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Vrsta embalaže

Piece

Vrsta

3RH2122-1BE80

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (51,99 € / Kos)

51,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC

Vrsta embalaže: Piece

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2122-1BE80

Velikost: S00

Število polov: 4-polni

Vrsta preklopa: enosmerni tokokrog

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (maks.): 80 V/DC

Območje krmilne napetosti: 80 V/DC (max)

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Namestitev: zaskočna pritrditev
vijačna pritrditev

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: Screw connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1744132 Siemens 3RH2122-1BE80 kontaktor rele enosmerni tokokrog Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1744132 Siemens 3RH2122-1BE80 kontaktor rele enosmerni tokokrog Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Pomožni kontaktor, 2 S + 2 O, 80 V DC, velikost S00, vijačni priključek SIRIUS 3RH2 pomožni kontaktor za preklop krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
