Siemens 3RH2122-1BW40 kontaktor rele enosmerni tokokrog Primerno za znamko (rele): Siemens Piece 1 kos

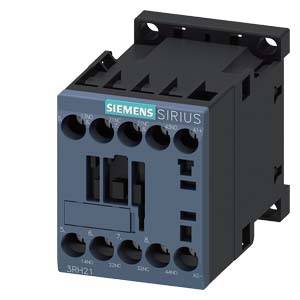

Industrijski odklopnik Siemens s produktno oznako Sirius, prikazuje priključke in logotip podjetja.

Slika je simbolična

'Krmilna omara z odprtimi vrati, prikazuje različne elektronske komponente in žičenje v urejeni razporeditvi.'

Navodila za montažo in uporabo pomožnih kontaktorjev in medfaznih pomožnih kontaktorjev v tokokrogih z 10 komponentami in povezavami.

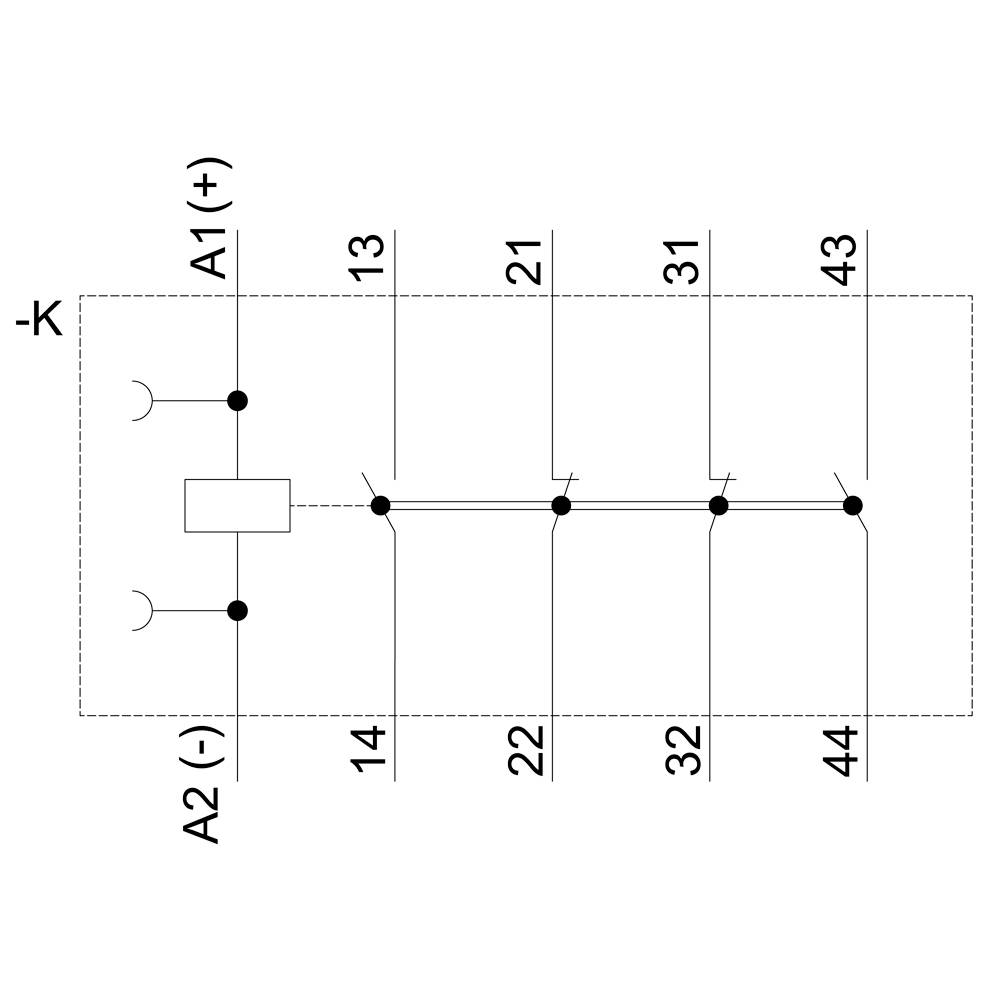

Električni načrt s tuljavo na levi strani, vrsto kontaktov na desni. Oštevilčeni priključki od 13 do 44, z "+" in "-" na A1 in A2.

Tehnična risba relejev z merami: sprednji pogled 45 mm, stranski pogled 73 mm, višina 16 mm. Načrt Omron G2R-1.

'Električna shema Siemensovega SIRIUS kontaktorskega modula, model 3RH21, prikazuje priključke, sponke z oštevilčenjem in označene točke.'

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Vrsta embalaže

Piece

Vrsta

3RH2122-1BW40

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (45,99 € / Kos)

45,99 €

z DDV

Samo 4,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC

Vrsta embalaže: Piece

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2122-1BW40

Velikost: S00

Število polov: 4-polni

Vrsta preklopa: enosmerni tokokrog

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (min).: 48 V/DC

Krmilna napetost (maks.): 48 V/DC

Območje krmilne napetosti: 48 - 48 V/DC

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Namestitev: zaskočna pritrditev
vijačna pritrditev

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: Screw connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1736294 Siemens 3RH2122-1BW40 kontaktor rele enosmerni tokokrog Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1736294 Siemens 3RH2122-1BW40 kontaktor rele enosmerni tokokrog Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Kontaktor, 2 S + 2 Ö, 48 V DC, velikost S00, vijačni priključek SIRIUS 3RH2 kontaktorski rele za preklapljanje krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
