Siemens 3RH2122-1FB40 kontaktor rele enosmerni tokokrog 2 zapiralo, 2 odpiralo z diodo 1 kos

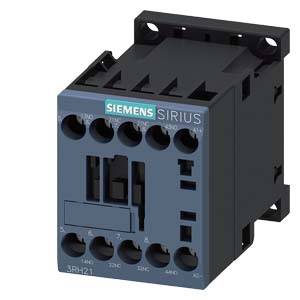

Črn in moder električni kontaktor Siemens iz serije SIRIUS, model 3RH21, z različnimi možnostmi priključitve.

Slika je simbolična

Odprta električna omarica z elektronskimi komponentami in žičenjem. Pogled od spredaj, prikazuje razporeditev in strukturo delov.

'Diagram prikazuje pomožnega strelca za sklopitev, funkcijske module, letveni adapter in adapter za povečan izolacijski tok v pomožnih krogih.'

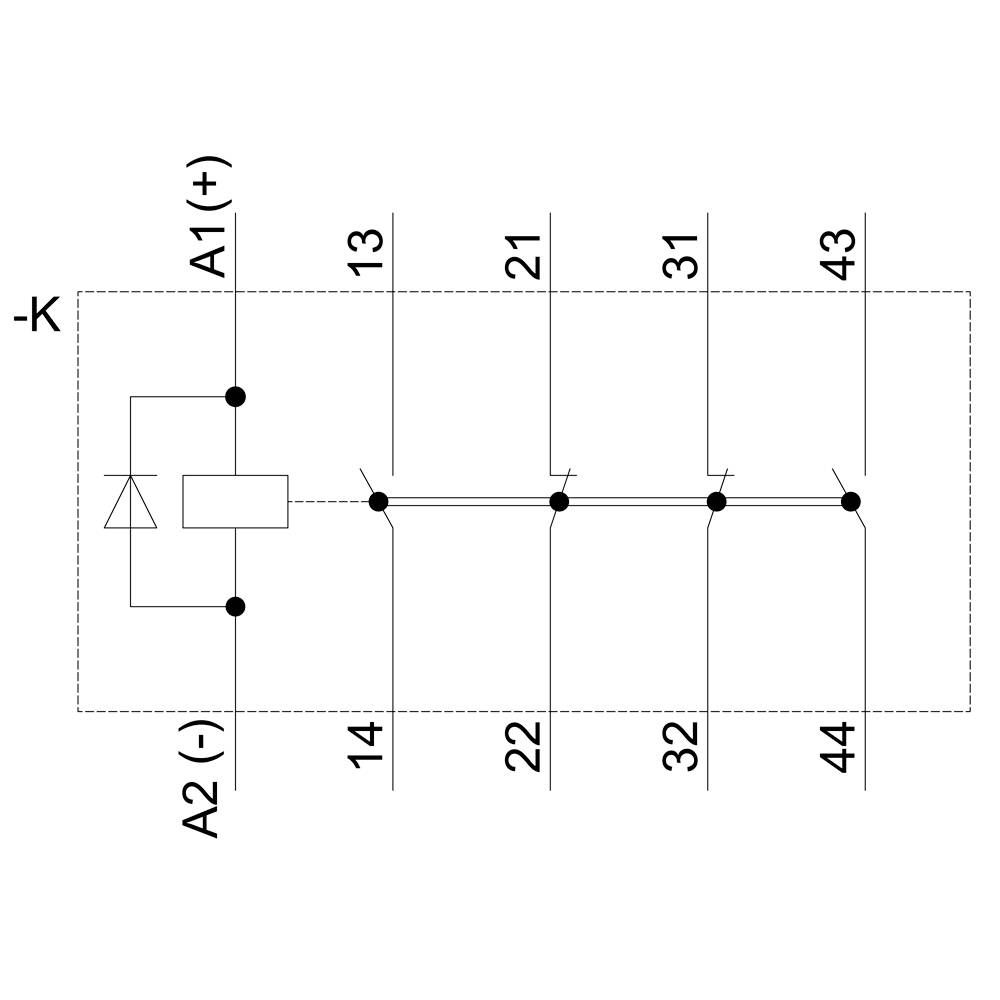

Shematska zasnova relejev: Zgoraj '+' vhod pri 11 do 14, spodaj '-' izhod pri 21 do 44 s posamezno kontaktno razporeditvijo 4 odpirač.

Tehnična risba releja s čelnim, stranskim in pogledom od zgoraj. Mere navedene v milimetrih. Rexel 2719121.

Prikaz pomožnega kontaktorja Siemens Sirius 3RH21. Sprednja stran prikazuje kontaktne priključke, oštevilčenje in oznake priključkov A1 in A2.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Vrsta

3RH2122-1FB40

Velikost

S00

Vrsta preklopa

enosmerni tokokrog

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (53,99 € / Kos)

55,99 €

53,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2122-1FB40

Velikost: S00

Število polov: 4-polni

Vrsta preklopa: enosmerni tokokrog

Kontakt: 2 zapiralo
2 odpiralo

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (min).: 24 V/DC

Krmilna napetost (maks.): 24 V/DC

Območje krmilne napetosti: 24 - 24 V/DC

Značilnosti: z diodo

Namestitev: zaskočna pritrditev
vijačna pritrditev

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: 24-24 V

: FALSE

: Screw connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1736295 Siemens 3RH2122-1FB40 kontaktor rele enosmerni tokokrog 2 zapiralo, 2 odpiralo z diodo 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1736295 Siemens 3RH2122-1FB40 kontaktor rele enosmerni tokokrog 2 zapiralo, 2 odpiralo z diodo 1 kos

Opis

Kontaktor, 2 S + 2 O, 24 V DC, integrirana dioda, velikost S00, vijačni priključek SIRIUS 3RH2 kontaktorski rele za preklop krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
