Siemens 3RH2122-1HB40 spojni pomožni kontaktor Primerno za znamko (rele): Siemens Piece 1 kos

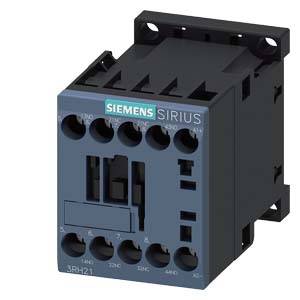

Električni element z napisom 'Siemens Sirius'. Ima več priključnih sponk in je zasnovan za uporabo v elektronskih vezjih.

Slika je simbolična

Odprta električna omarica prikazuje različne električne komponente in napeljave, razporejene v več nivojih.

Diagram prikazuje različice ožičenja pomožnega kontaktorja in povezovalnega releja z različnimi možnostmi adapterjev in priključnimi točkami.

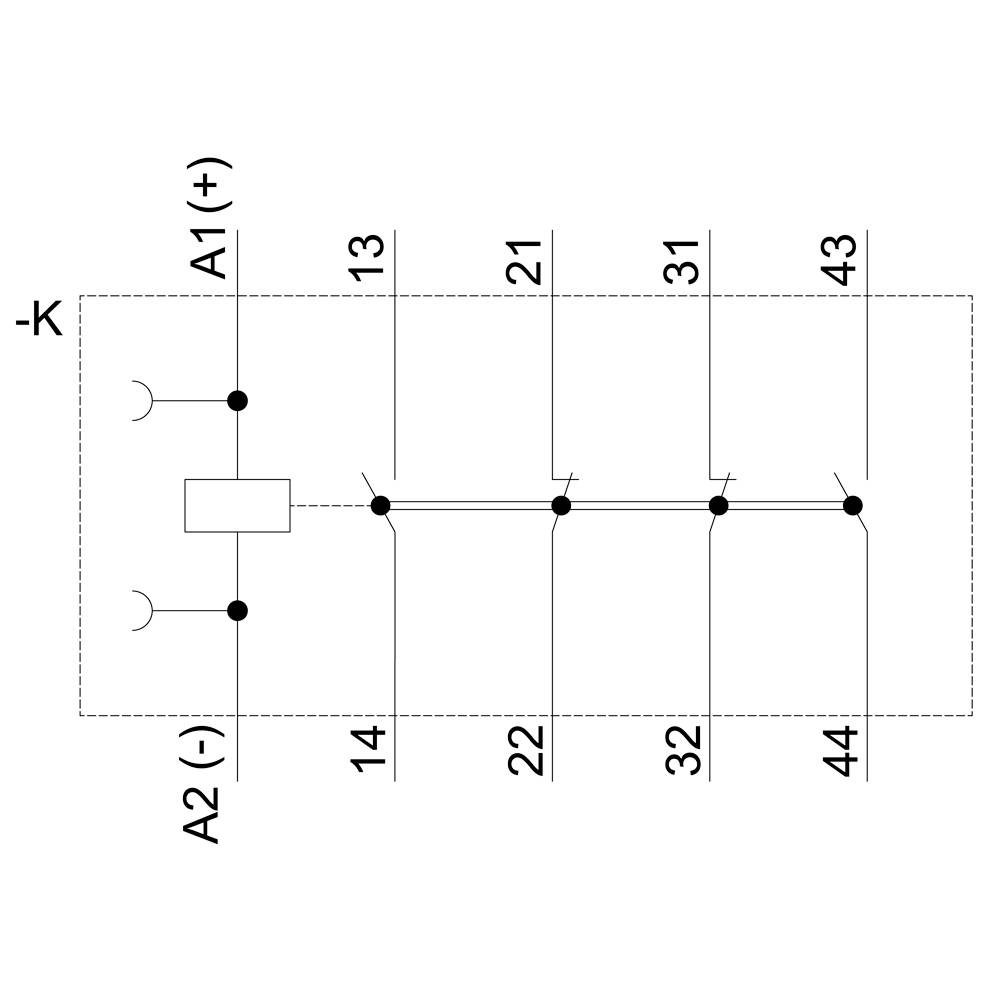

Električna shema z relejem, ki upravlja štiri kontakte. Vhodi na A1 in A2, izhodi na 13, 21, 31, 43.

Tehnična risba elektronske komponente z dimenzijami. Čelni in stranski pogled, vključno z višinskimi in širinskimi merami.

'Siemens Sirius 3RH21' kontaktor. Prikazuje električne tokokrog priključke in njihovo številčenje od 13NC do 43NO. Zgoraj logotip Siemens SIRIUS.

1/6

Slika je simbolična

Vrsta izdelka

spojni pomožni kontaktor

Vrsta embalaže

Piece

Vrsta

3RH2122-1HB40

Velikost

S00

Vrsta pomožnega kontakta

2 zapiralo

2 odpiralo

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (45,99 € / Kos)

47,99 €

45,99 €

z DDV

Samo 4,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC

Vrsta embalaže: Piece

Vrsta izdelka: spojni pomožni kontaktor

Vrsta: 3RH2122-1HB40

Velikost: S00

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (min).: 16.8 V/DC

Krmilna napetost (maks.): 30 V/DC

Območje krmilne napetosti: 16.8 - 30 V/DC

Primerno za znamko: Siemens

Primerno za serijo: Siemens Bauform S00

Namestitev: zaskočna pritrditev
vijačna pritrditev

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: 24-24 V

: FALSE

: Screw connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1736296 Siemens 3RH2122-1HB40 spojni pomožni kontaktor Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1736296 Siemens 3RH2122-1HB40 spojni pomožni kontaktor Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Spojni pomožni kontaktor, 2 S + 2 Ö, 24 V DC, 0,7 ... 1,25 * US, velikost S00, vijačna povezava, primerna za PLC izhode Spojni kontaktor SIRIUS 3RH2 za vklop krmilnih signalov v krmilnem vezju z direktno povezavo z elektronskimi krmilniki. SIRIUS 3RH2 spojni kontaktorji imajo standardne oznake priključkov in zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Stiki so na voljo tudi s pozitivnimi navodili za varnostne aplikacije kot različice SUVA. Stikalni kontaktorji so podnebne neprepustni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Obsežna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za pomožne kontaktorje 3RH2. Sklopni kontaktorji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
