Siemens 3RH2122-1KB40 spojni pomožni kontaktor z zaščitno diodo Piece 1 kos

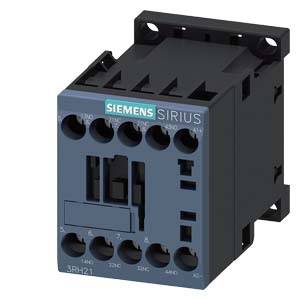

'Siemensov SIRIUS kontaktor, model 3RH21, za industrijske aplikacije, prikazan spredaj in s strani.'

Slika je simbolična

Odprta ohišje električne omarice prikazuje različne elektronske komponente in ožičenje, pripravljene za povezovalne in krmilne funkcije.

Diagram za prikaz pomožnih stikalnih elementov in dodatne opreme. Prikazuje funkcijske module, adapterje za pomožne kontakte in elemente za označevanje. Povezovalne poti in priključki so označeni.

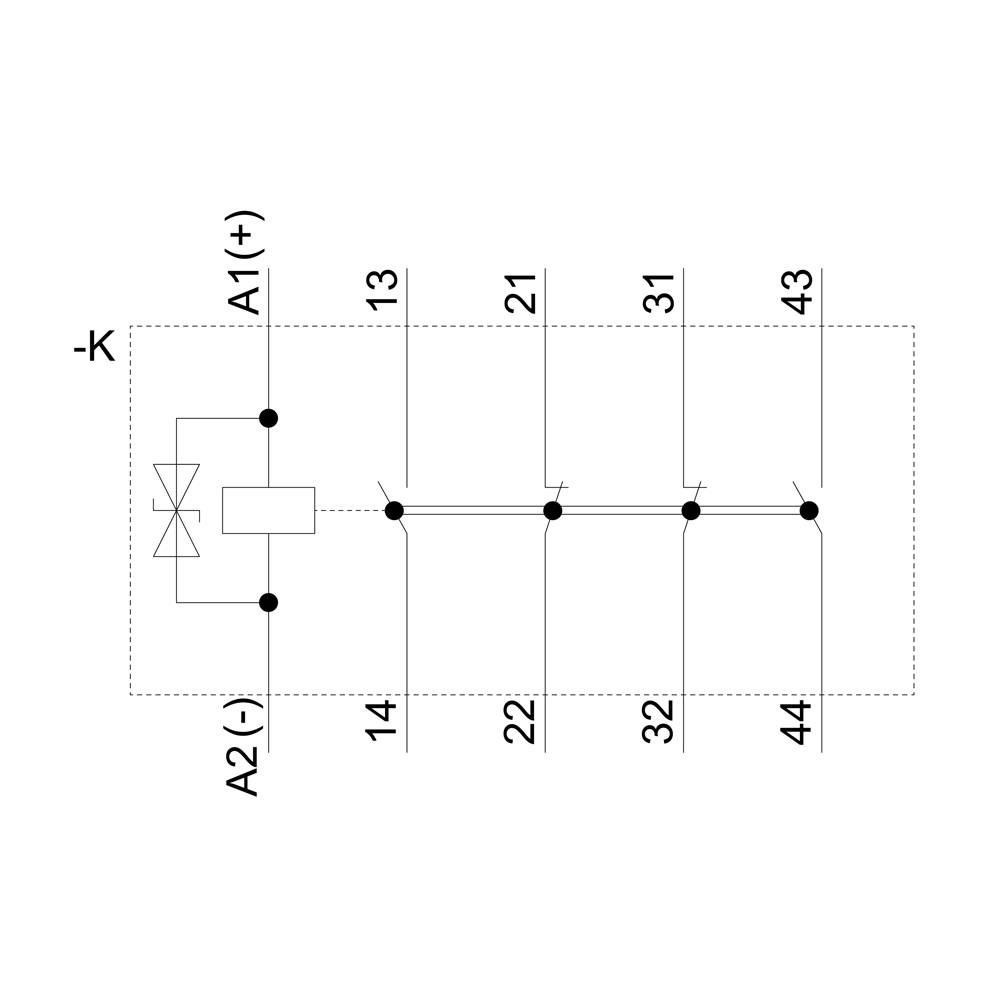

Električna shema: Rele z diodami, priključki A1(+) in A2(-), kontakti stikala 13-43. Namenjen električni signalni krmilni opremi.

'Mechanics Plus' tlorisna risba ohišja s sprednjim, stranskim in zgornjim pogledom. Mere v milimetrih. Glavne dimenzije: višina 45, širina 73.

'Siemens Sirius 3RH21 električna shema' prikazuje priključke 13NO, 21NC, 31NC, 43NO zgoraj. Spodaj so priključki 14NO, 22NC, 32NC, A2.

1/6

Slika je simbolična

Vrsta izdelka

spojni pomožni kontaktor

Vrsta embalaže

Piece

Vrsta

3RH2122-1KB40

Velikost

S00

Vrsta pomožnega kontakta

2 zapiralo

2 odpiralo

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (51,99 € / Kos)

51,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC

Vrsta embalaže: Piece

Vrsta izdelka: spojni pomožni kontaktor

Vrsta: 3RH2122-1KB40

Velikost: S00

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (min).: 16.8 V/DC

Krmilna napetost (maks.): 30 V/DC

Območje krmilne napetosti: 16.8 - 30 V/DC

Stalni tok (maks.): 3 A

Značilnosti: z zaščitno diodo

Namestitev: zaskočna pritrditev
vijačna pritrditev

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: 24-24 V

: FALSE

: Screw connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1736298 Siemens 3RH2122-1KB40 spojni pomožni kontaktor z zaščitno diodo Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1736298 Siemens 3RH2122-1KB40 spojni pomožni kontaktor z zaščitno diodo Piece 1 kos

Opis

Spojni pomožni kontaktor, 2 S + 2 Ö, 24 V DC, 0,7 ... 1,25 * US, integrirana s supresorsko diodo, velikost S00, vijačna povezava, primerna za PLC izhode Spojni kontaktor SIRIUS 3RH2 za krmiljenje krmilnih signalov v krmilnem vezju z direktno povezavo z elektronskimi krmilniki. SIRIUS 3RH2 spojni kontaktorji imajo standardne oznake priključkov in zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Stiki so na voljo tudi s pozitivnimi navodili za varnostne aplikacije kot različice SUVA. Stikalni kontaktorji so podnebne neprepustni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Obsežna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za pomožne kontaktorje 3RH2. Sklopni kontaktorji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
