Siemens 3RH2122-1SB40 spojni pomožni kontaktor z zaščitno diodo Primerno za znamko (rele): Siemens Piece 1 kos

Siemens SIRIUS 3RH21 krmilni del z več električnimi priključki, primeren za industrijske krmilne aplikacije.

Slika je simbolična

Odprta električna omarica z več vrstami električnih komponent in žičnih povezav.

Električna shema z različnimi vrstami pomožnih kontaktorjev in povezovalnih pomožnih kontaktorjev. Označene komponente prikazujejo priključke in možnosti adapterjev.

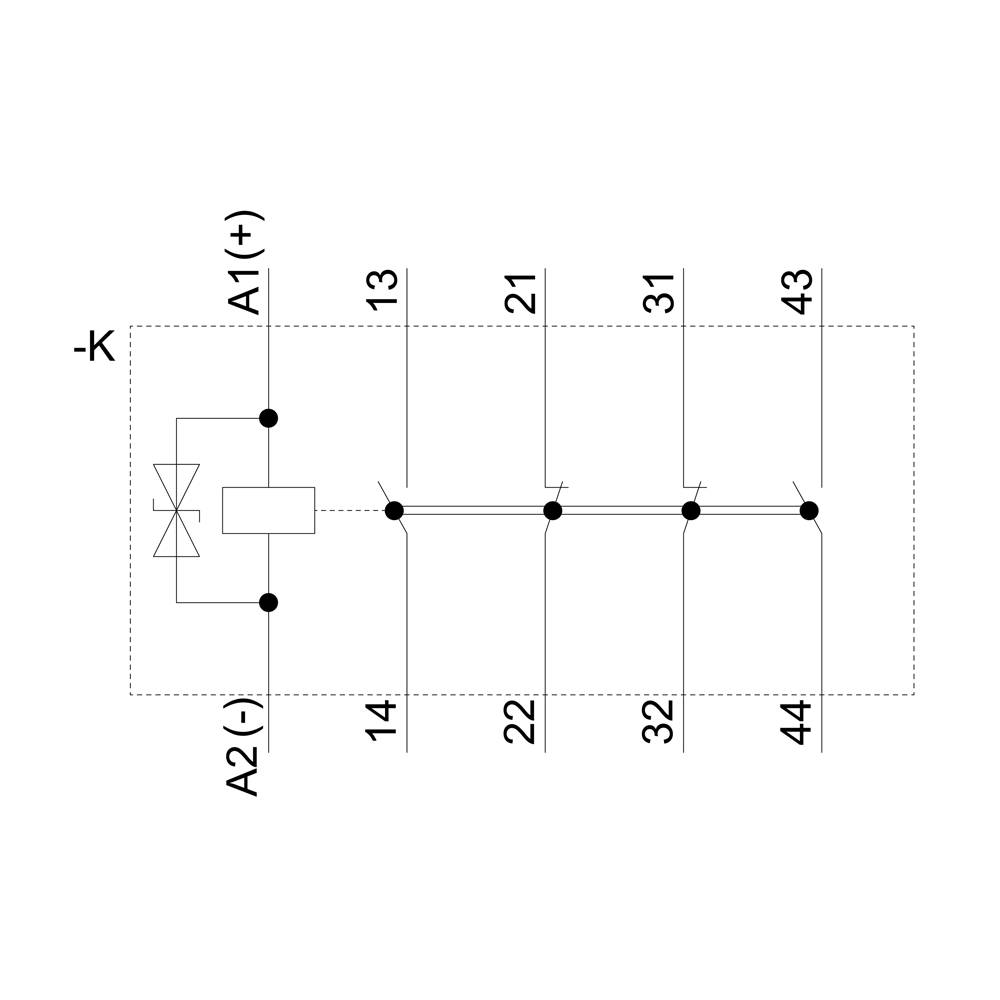

Shematski načrt relejevskega modula s priključkoma A1 in A2 ter kontakti 13, 14, 21, 22, 31, 32, 43, 44.

Tehnična risba električnega releja z dimenzijami v milimetrih. Pogled spredaj, zgoraj in s strani z montažnimi podrobnostmi.

Siemensovo SIRIUS relejevsko stikalo z oznakami priključkov 13NC, 21NC, 31NC, 43NC, A1+, 14NO, 22NC, 32NC, 44NO, A2. Model 3RH21.

1/6

Slika je simbolična

Vrsta izdelka

spojni pomožni kontaktor

Priključek

vijačna sponka

Vrsta embalaže

Piece

Vrsta

3RH2122-1SB40

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava čet, 12.11.

Število

kos - zaloga Nemčija

Skupaj (51,99 € / Kos)

51,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: enosmerna napetost

Vrsta embalaže: Piece

Vrsta izdelka: spojni pomožni kontaktor

Vrsta: 3RH2122-1SB40

Velikost: S00

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: z zaščitno diodo

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +50 °C

Širina: 45 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: 24-24 V

: FALSE

: Screw connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1705939 Siemens 3RH2122-1SB40 spojni pomožni kontaktor z zaščitno diodo Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1705939 Siemens 3RH2122-1SB40 spojni pomožni kontaktor z zaščitno diodo Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Spojni pomožni kontaktor, 2S + 2NC 24 V DC, 0,85-1,85 * US integriran s supresorsko diodo Velikost S00 Vijačni priključek SIRIUS 3RH2 sklopni pomožni kontaktor za preklapljanje krmilnih signalov v krmilnem vezju z direktno povezavo z elektronskimi krmilniki. SIRIUS 3RH2 spojni kontaktorji imajo standardne oznake priključkov in zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Stiki so na voljo tudi s pozitivnimi navodili za varnostne aplikacije kot različice SUVA. Stikalni kontaktorji so podnebne neprepustni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Obsežna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za pomožne kontaktorje 3RH2. Sklopni kontaktorji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
