Siemens 3RH2122-1VB40 spojni pomožni kontaktor z diodo Primerno za znamko (rele): Siemens Piece 1 kos

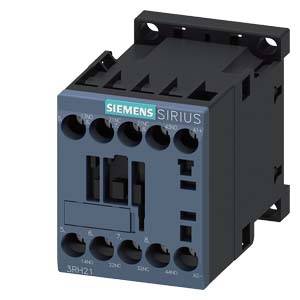

Prikazan je Siemensov kontaktor Sirius, model 3RH21. Gre za električno napravo za krmiljenje motorjev v industrijskih aplikacijah.

Slika je simbolična

'Krmilna omara z odprtimi vrati, prikazuje električne komponente in ožičenje znotraj omare.'

Elektronski načrt vezja s komponentami, opisi in tokovnimi vodniki. Prikazuje relejske elemente, pomožne kontaktorje in žične adapterje.

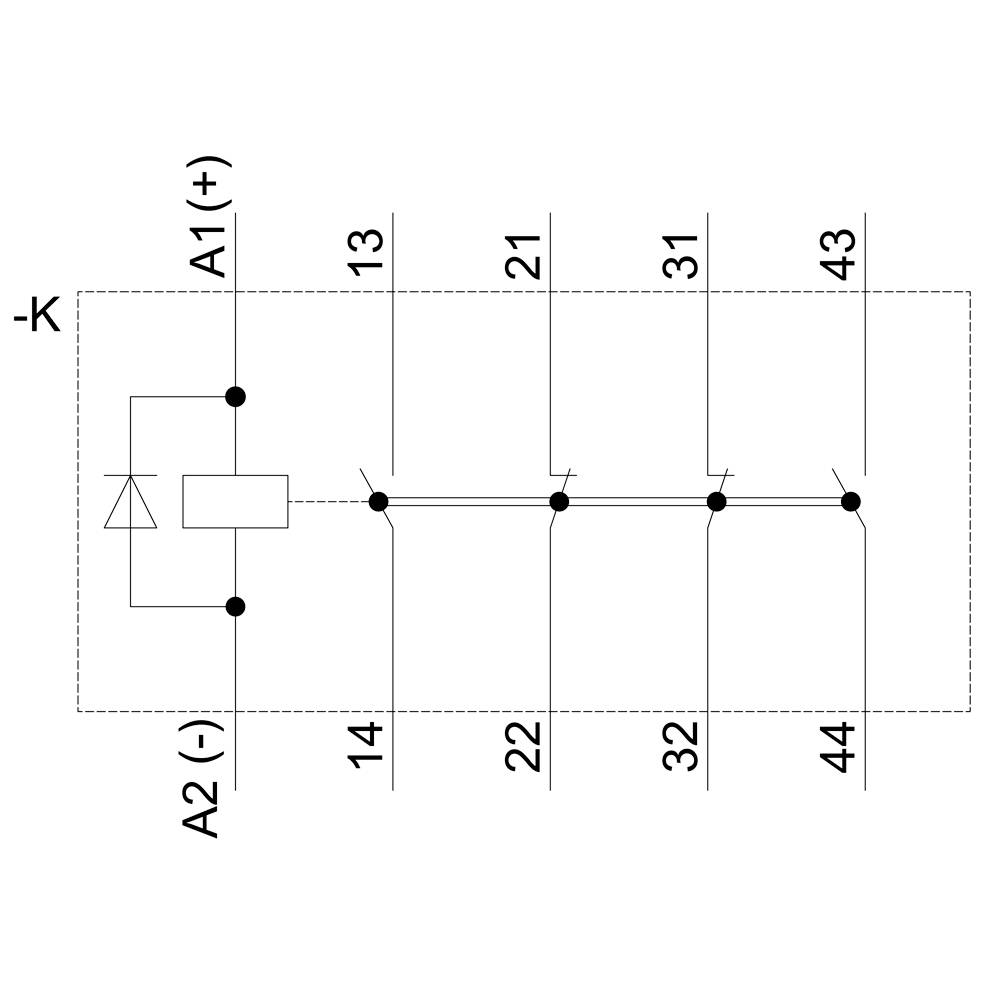

Shematski načrt prikazuje rele z tuljavo na levi strani, povezano s štirimi stikali (13/14, 21/22, 31/32, 43/44) na desni strani v vrsti.

Tehnična risba električnega komponenta s stranskimi pogledi in merami v milimetrih. Prikazuje priključke in pritrdilne točke.

Električna shema Siemensovega SIRIUS 3RH21 kontaktorja. Prikazuje priključne sponke 13NO, 14NO, 21NC, 22NC, 31NC, 32NC, 43NO, 44NO, A1+, A2.

1/6

Slika je simbolična

Vrsta izdelka

spojni pomožni kontaktor

Priključek

vijačna sponka

Vrsta embalaže

Piece

Vrsta

3RH2122-1VB40

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (53,99 € / Kos)

53,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC

Vrsta embalaže: Piece

Vrsta izdelka: spojni pomožni kontaktor

Vrsta: 3RH2122-1VB40

Velikost: S00

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (maks.): 24 V/DC

Območje krmilne napetosti: 24 V/DC (max)

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: z diodo

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +50 °C

Širina: 45 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: Screw connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1736310 Siemens 3RH2122-1VB40 spojni pomožni kontaktor z diodo Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1736310 Siemens 3RH2122-1VB40 spojni pomožni kontaktor z diodo Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Spojni pomožni kontaktor, 2 S + 2 Ö, 24 V DC, 0,85 ... 1,85 * ZDA, vgrajena z diodo, velikost S00, vijačni priključek Spojni kontaktor SIRIUS 3RH2 za preklop krmilnih signalov v krmilnem vezju z direktno povezavo z elektronskimi krmilniki. SIRIUS 3RH2 spojni kontaktorji imajo standardne oznake priključkov in zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Stiki so na voljo tudi s pozitivnimi navodili za varnostne aplikacije kot različice SUVA. Stikalni kontaktorji so podnebne neprepustni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Obsežna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za pomožne kontaktorje 3RH2. Sklopni kontaktorji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
