Siemens 3RH2122-2AB00 kontaktor rele Primerno za znamko (rele): Siemens Single 1 kos

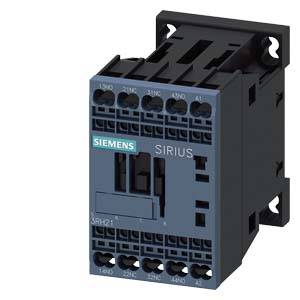

Siemensov SIRIUS kontaktor, električna stikalna naprava, ki se najpogosteje uporablja v industrijskih aplikacijah za krmiljenje motorjev.

Slika je simbolična

Električna omarica z različnimi električnimi komponentami in žicami, ki so urejeno razporejene na več ravneh.

Diagram pregleda izdelkov Hilfsschütze, funkcij, adapterjev in dodatne opreme. Prikazuje povezave in možnosti montaže.

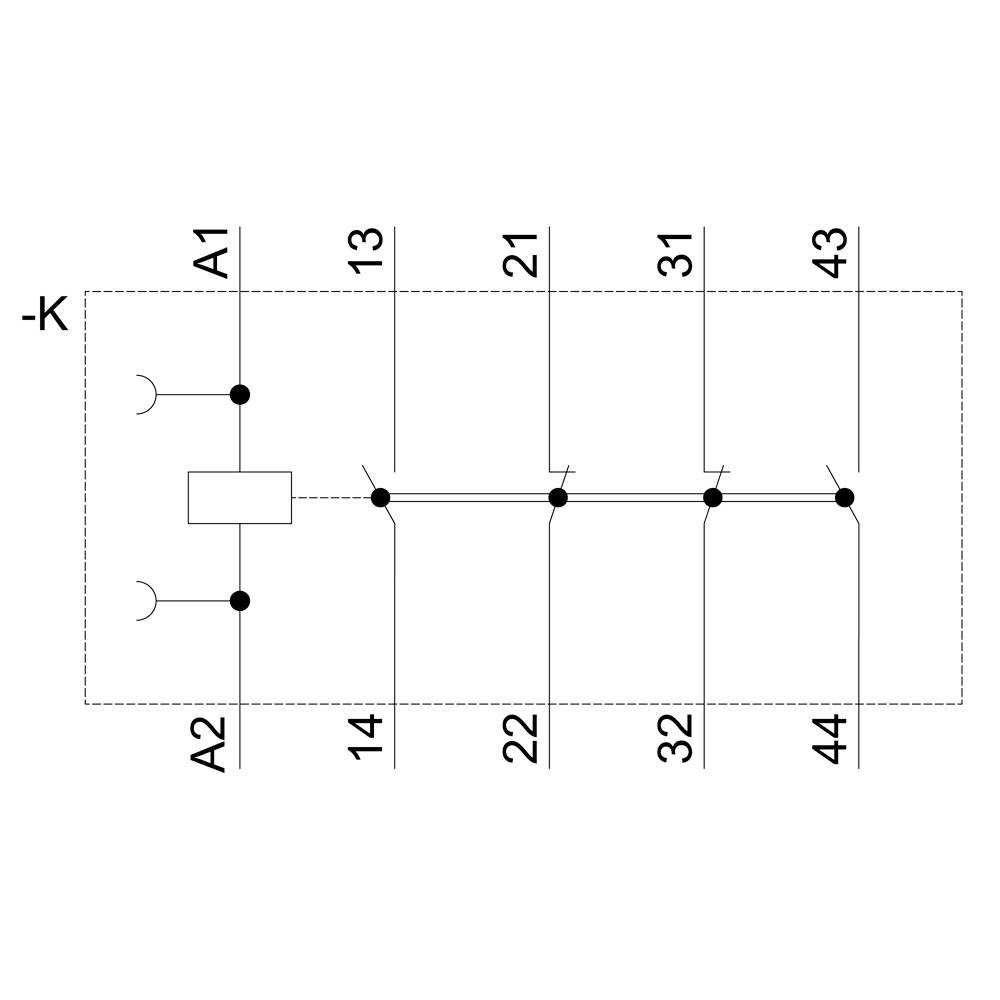

'Shema kontaktorja s štirimi priključnimi točkami in tuljavo. Priključka A1 in A2 povezana s tuljavo; sponke 13–14, 21–22, 31–32, 43–44 zaporedno.'

Tehnična risba stikala z dimenzijami: širina 45 mm, globina 73 mm, prikazuje sprednji, stranski in tlorisni pogled.

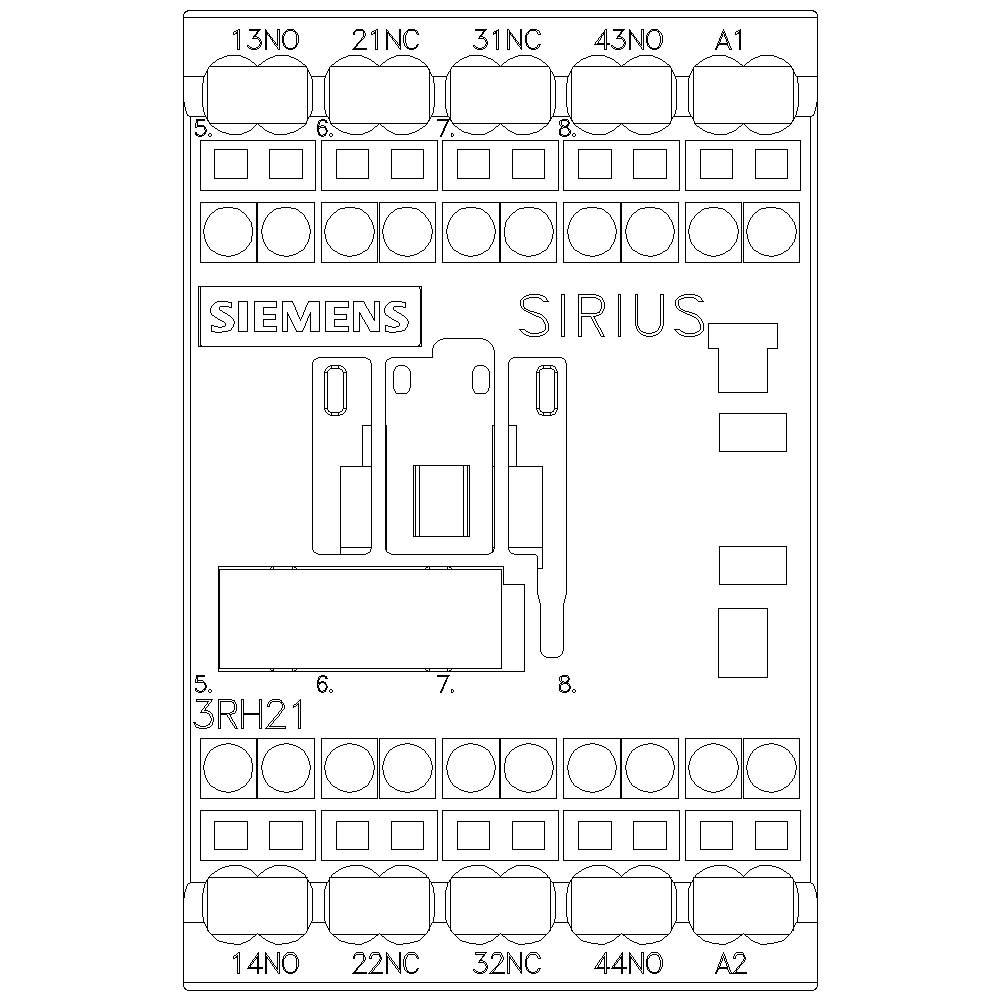

'Siemens Sirius 3RH21 električna shema s številčenimi priključnimi sponkami zgoraj in spodaj', prikazuje položaje komponent in možnosti priključevanja.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Priključek

vzmetna sponka

Vrsta embalaže

Single

Vrsta

3RH2122-2AB00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (44,99 € / Kos)

44,99 €

z DDV

Samo 4,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC

Vrsta embalaže: Single

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2122-2AB00

Velikost: S00

Število polov: 4-polni

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (min).: 24 V/AC

Krmilna napetost (maks.): 24 V/AC

Območje krmilne napetosti: 24 - 24 V/AC

Primerno za znamko: Siemens

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 70 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: 24-24 V

: 24-24 V

: FALSE

: Spring clamp connection

: AC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1736313 Siemens 3RH2122-2AB00 kontaktor rele Primerno za znamko (rele): Siemens Single 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1736313 Siemens 3RH2122-2AB00 kontaktor rele Primerno za znamko (rele): Siemens Single 1 kos

Opis

Pomožni kontaktor, 2 S + 2 O, 24 V AC, 50/60 Hz, velikost S00, vzmetni priključek SIRIUS 3RH2 pomožni kontaktor za preklop krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
