Siemens 3RH2122-2AH00 kontaktor rele s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

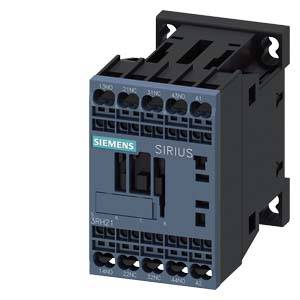

Siemensov SIRIUS kontaktor, pravokoten, z več priključnimi sponkami in oznakami, prikazan na beli podlagi.

Slika je simbolična

Odprta električna omarica prikazuje različne elektronske komponente in kable, razporejene v urejenih vrstah.

'Infografika: Prikaz pomožnih strelcev in podpornih pomožnih strelcev ter instalacijskega pribora, kot so nastavki za spajkanje, napetostni omejevalniki in funkcijski moduli.'

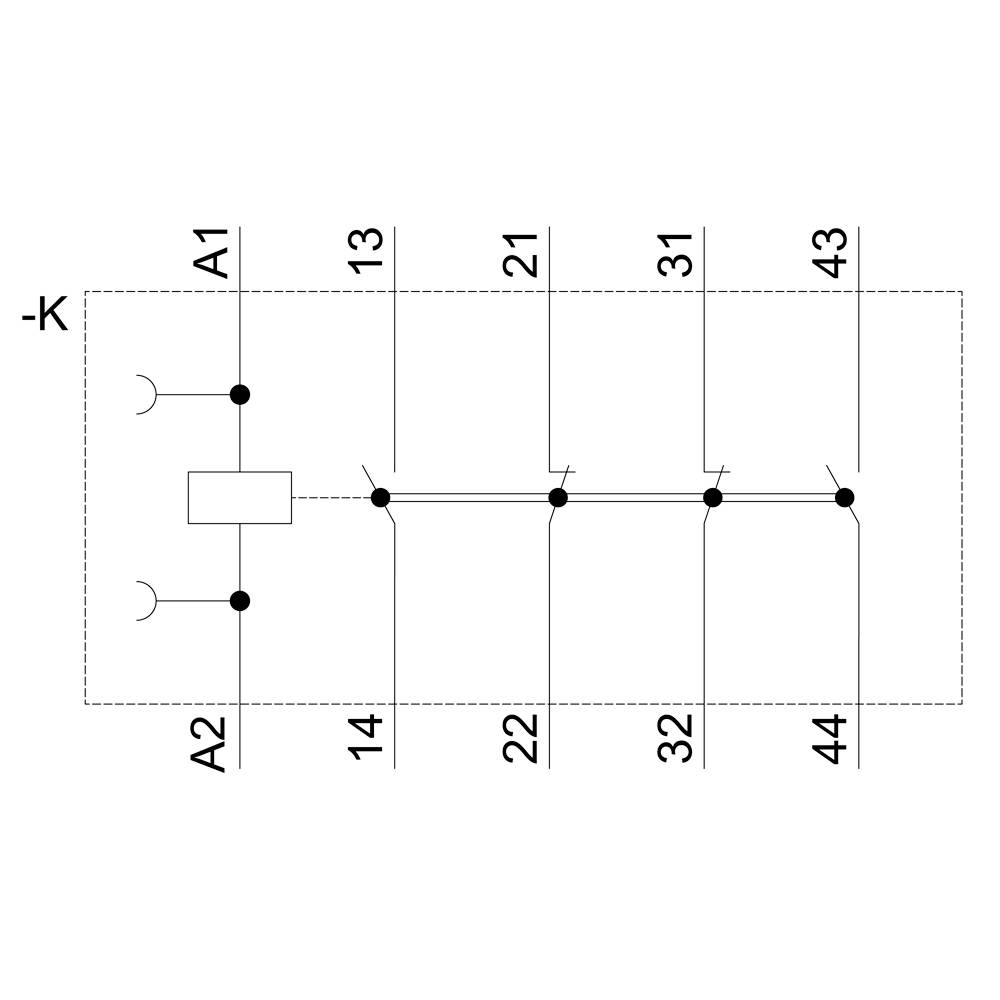

'Shema stikala: Tuljava na A1, A2; Kontakti 13, 14; 21, 22; 31, 32; 43, 44 primerni za električne krmilne tokokroge.'

Tehnična risba elektronske komponente s tremi pogledi: sprednji pogled, stranski pogled in pogled od zgoraj. Vsebuje mere in oznake.

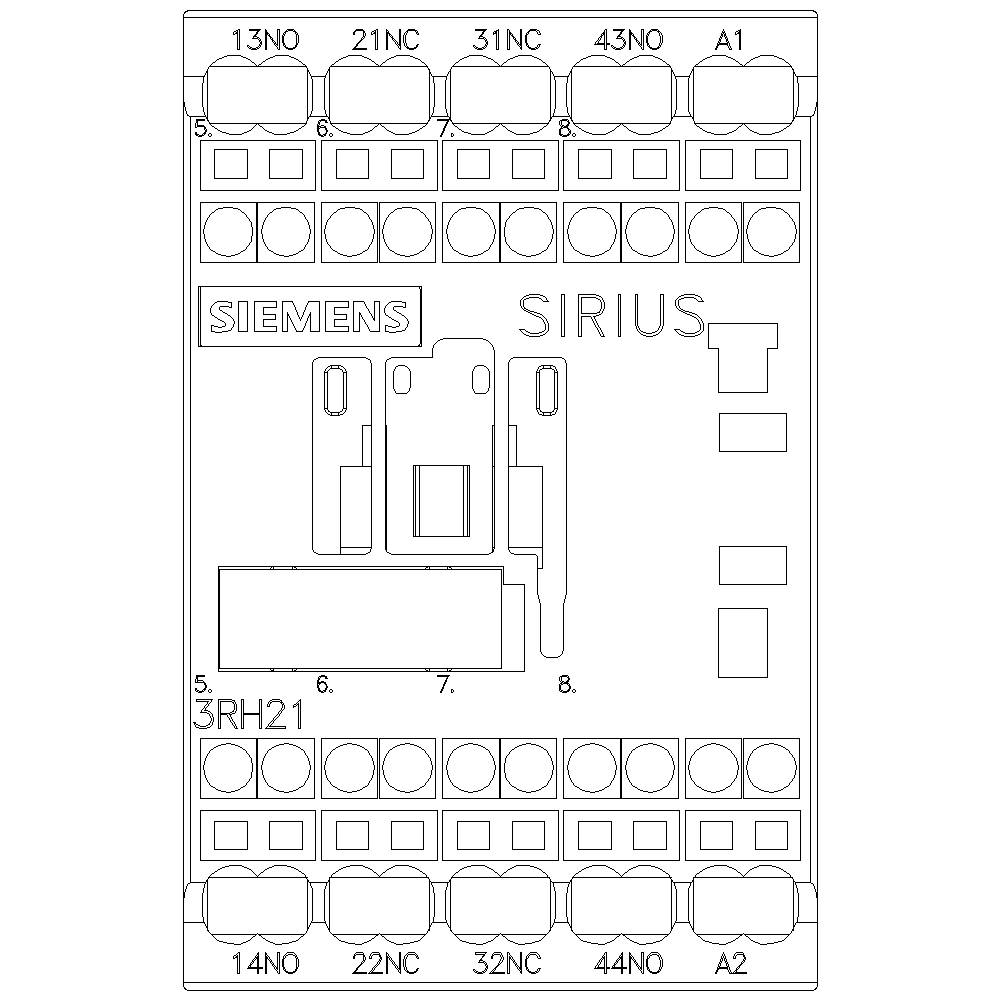

'Schütz Siemens SIRIUS 3RH21', prikazuje načrt vezja z oznakami priključkov (13NO, 21NC, 31NC, 43NO, A1, 14NO, 22NC, 32NC, 44NO, A2).

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RH2122-2AH00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (55,99 € / Kos)

55,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC

Vrsta embalaže: Piece

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2122-2AH00

Velikost: S00

Število polov: 4-polni

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (maks.): 48 V/AC

Območje krmilne napetosti: 48 V/AC (max)

Primerno za znamko: Siemens

Primerno za serijo: Siemens Bauform S00

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 70 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: Spring clamp connection

: AC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1736316 Siemens 3RH2122-2AH00 kontaktor rele s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1736316 Siemens 3RH2122-2AH00 kontaktor rele s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Pomožni kontaktor, 2 S + 2 O, 48 V AC, 50/60 Hz, velikost S00, vzmetni priključek SIRIUS 3RH2 kontaktorski rele za preklapljanje krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
