Siemens 3RH2122-2AN20 kontaktor rele 2 zapiralo Primerno za znamko (rele): Siemens 1 kos

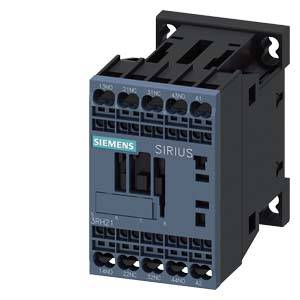

Električni kontaktor Siemens iz serije Sirius, montažen s vijačnimi priključnimi sponkami.

Slika je simbolična

Odprta električna omarica z različnimi električnimi komponentami in kabli, razporejenimi na več policah.

Diagram prikazuje zgradbo in komponente pomožnega varnostnega sistema, vključno s funkcijskim modulom, vodilom in adapterjem za povezavo tokokrogov.

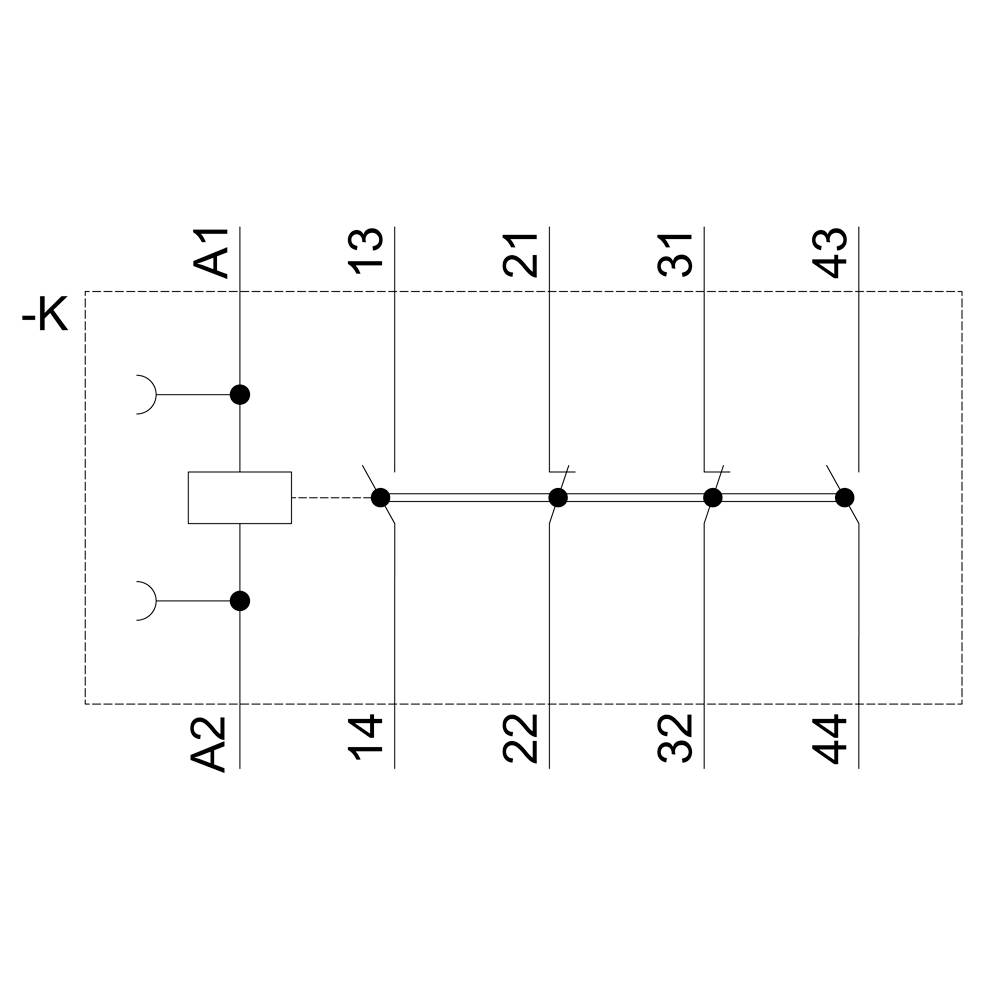

Shematski prikaz vezalne sheme z relejem in razporeditvijo kontaktov. Povezave so označene med točkami A1, A2 in K.

Tehnična risba dela s sprednjim pogledom, stranskim pogledom in pogledom od zgoraj. Navedene so mere in podrobnosti pritrditve.

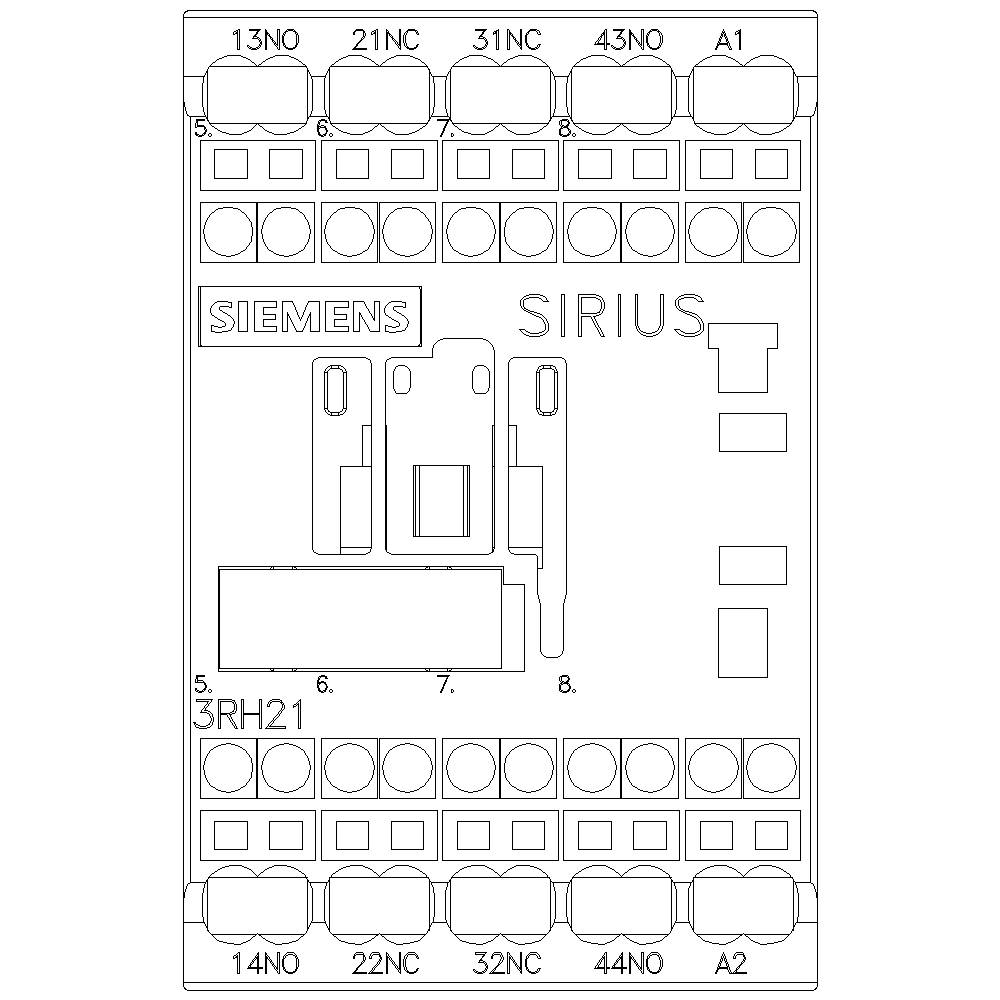

Siemensov Sirius stikalni element s priključnimi sponkami zgoraj in spodaj, oznake kot 13NO, 21NC; modelna številka 3RH21.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Priključek

vzmetna sponka

Vrsta

3RH2122-2AN20

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (57,99 € / Kos)

57,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2122-2AN20

Velikost: S00

Število polov: 4-polni

Kontakt: 2 zapiralo

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (maks.): 220 V/AC

Območje krmilne napetosti: 220 V/AC (max)

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 70 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: Spring clamp connection

: AC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1736328 Siemens 3RH2122-2AN20 kontaktor rele 2 zapiralo Primerno za znamko (rele): Siemens 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1736328 Siemens 3RH2122-2AN20 kontaktor rele 2 zapiralo Primerno za znamko (rele): Siemens 1 kos

Opis

Pomožni kontaktor, 2 S + 2 O, AC 220 V, 50/60 Hz, velikost S00, vzmetni priključek SIRIUS 3RH2 pomožni kontaktor za preklop krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
