Siemens 3RH2122-2AV00 kontaktor rele Primerno za znamko (rele): Siemens Single 1 kos

Siemensov SIRIUS kontaktor, električna stikalna naprava za krmiljenje strojev in motorjev, prikazan v perspektivnem pogledu.

Slika je simbolična

Odprta električna omarica z različnimi krmilnimi komponentami in kabli, razporejenimi na več nivojih.

'Diagram prikazuje pomožnega strelca z opremo. Funkcijsko enoto, priključne sponke in komponente, kot so adapter za ločevanje obremenitve in LED-moduli.'

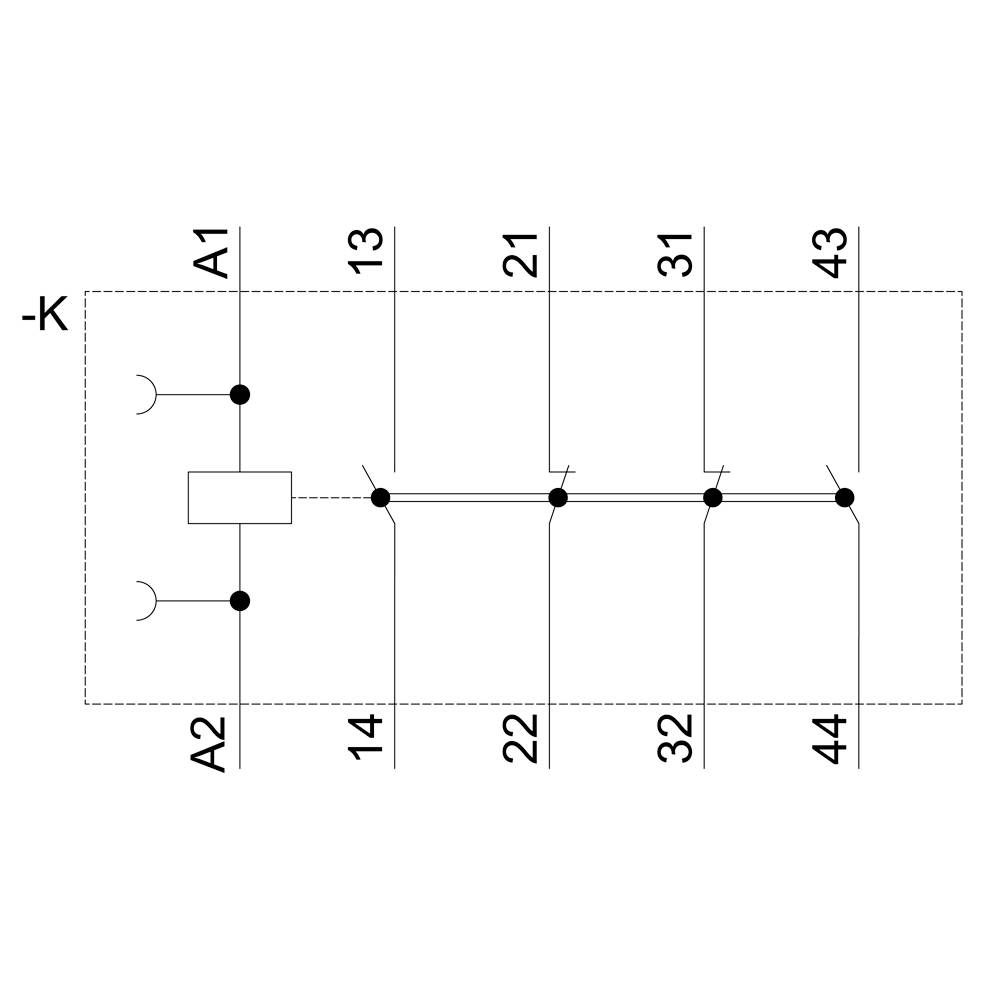

Diagram električnega načrta s serijo stikalnih točk. Prikazuje razvejitve od vozlišča A1 do A2 in od 13 do 44.

Tehnična risba naprave s tremi pogledi: Sprednji pogled prikazuje električne vezja; stranski pogled in pogled od zgoraj prikazujeta mere.

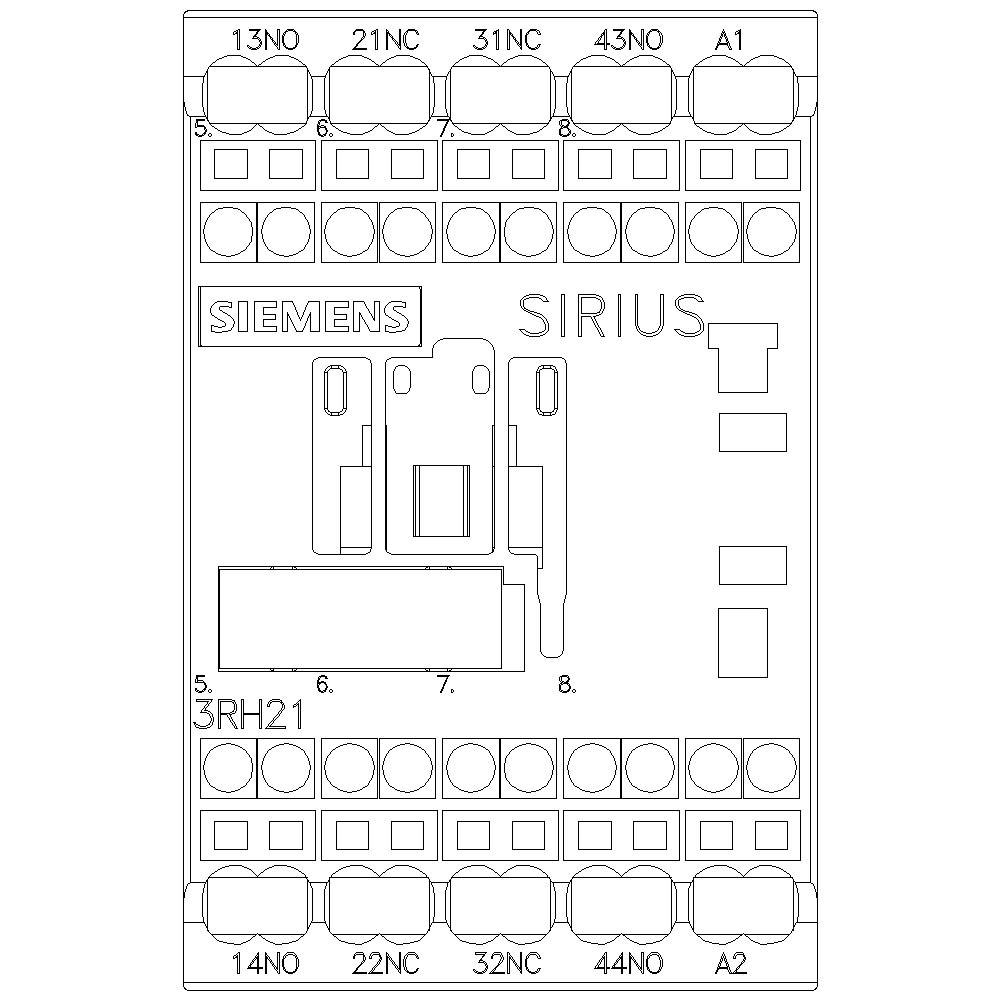

Električna shema Siemensove SIRIUS relejev, prikazuje kontakte in številke priključkov. Zgoraj: 13NO do 43NC, spodaj: 14NO do 44NO.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Priključek

vzmetna sponka

Vrsta embalaže

Single

Vrsta

3RH2122-2AV00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (59,99 € / Kos)

59,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC

Vrsta embalaže: Single

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2122-2AV00

Velikost: S00

Število polov: 4-polni

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (maks.): 400 V/AC

Območje krmilne napetosti: 400 V/AC (max)

Primerno za znamko: Siemens

Primerno za serijo: Siemens Bauform S00

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 70 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: Spring clamp connection

: AC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1702375 Siemens 3RH2122-2AV00 kontaktor rele Primerno za znamko (rele): Siemens Single 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1702375 Siemens 3RH2122-2AV00 kontaktor rele Primerno za znamko (rele): Siemens Single 1 kos

Opis

Pomožni kontaktor, 2 S + 2 O, AC 400 V, 50/60 Hz, velikost S00, vzmetni priključek SIRIUS 3RH2 pomožni kontaktor za preklop krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
