Siemens 3RH2122-2FB40 kontaktor rele z diodo Primerno za znamko (rele): Siemens Piece 1 kos

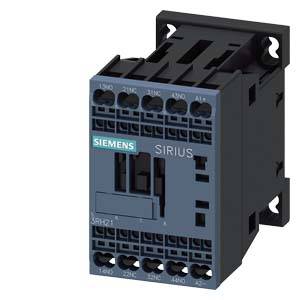

Slika prikazuje moder Siemens SIRIUS kontaktor z več priključnimi sponkami in centralno upravljalno površino.

Slika je simbolična

Odprta električna omarica prikazuje različne električne komponente in kabelske povezave, ki sestavljajo urejeno strukturo.

'Diagram za prikaz stikalnih naprav. Vsebuje pomožne kontaktorje, funkcijske module in pribor, kot so adapter za ločevanje obremenitve in zaščita pred prenapetostjo.'

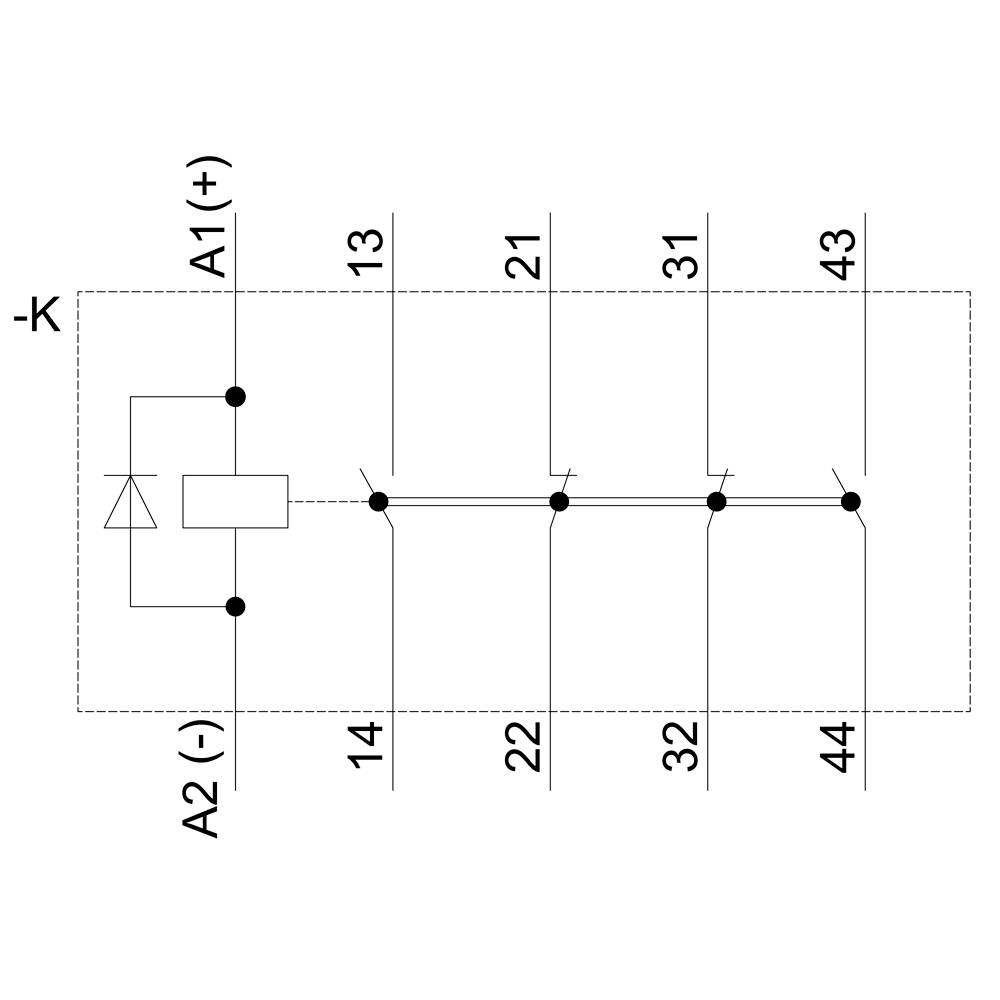

Električni načrt s relejskim stikalom. Zgoraj priključki 13, 21, 31, 43. Spodaj 14, 22, 32, 44. Levo dioda in tuljava med A1(+) in A2(-).

Tehnična risba električne komponente s sprednjim, stranskim in gornjim pogledom. Navedene so mere in montažne točke.

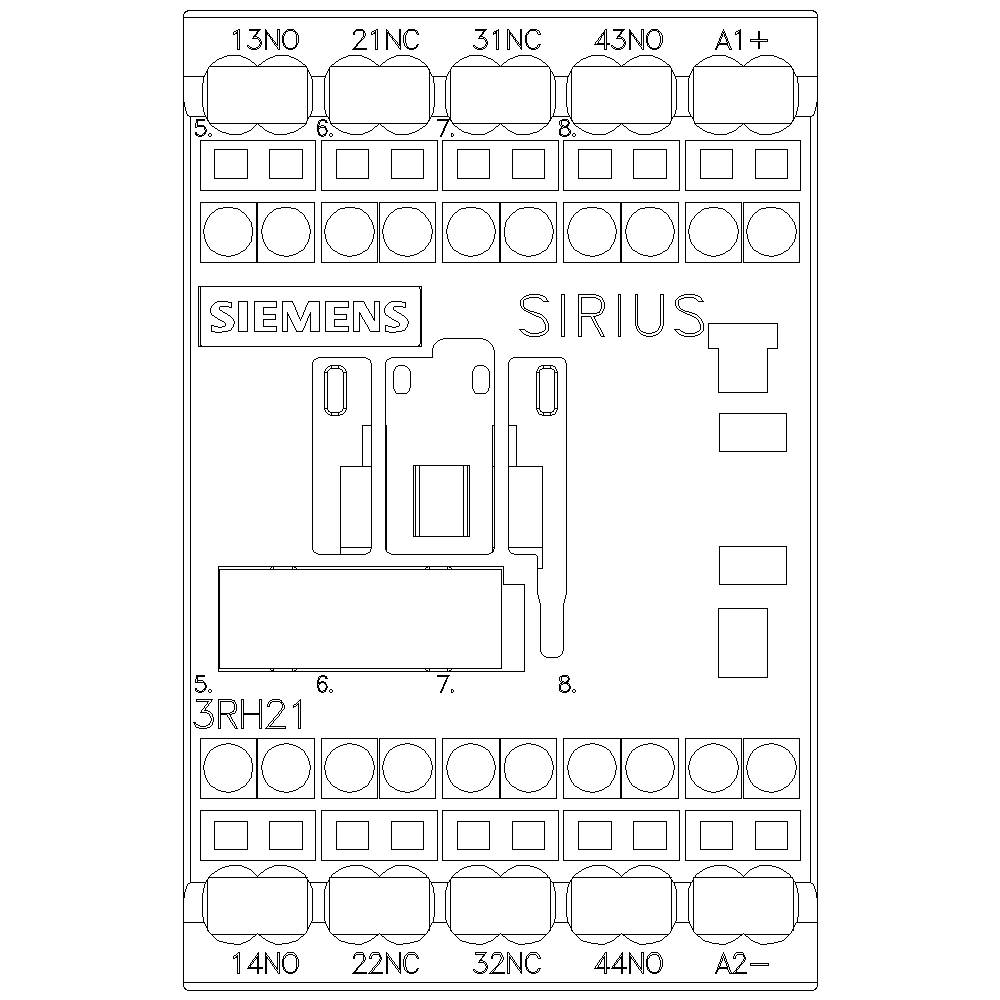

Tehnična risba Siemensovega SIRIUS rele modula, prikazuje priključne sponke in električno shemo.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RH2122-2FB40

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (53,99 € / Kos)

53,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC

Vrsta embalaže: Piece

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2122-2FB40

Velikost: S00

Število polov: 4-polni

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (min).: 24 V/DC

Krmilna napetost (maks.): 24 V/DC

Območje krmilne napetosti: 24 - 24 V/DC

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: z diodo

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 70 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1745077 Siemens 3RH2122-2FB40 kontaktor rele z diodo Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1745077 Siemens 3RH2122-2FB40 kontaktor rele z diodo Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Kontaktor, 2 S + 2 O, 24 V DC, integrirana dioda, velikost S00, vzmetni priključek SIRIUS 3RH2 kontaktorski rele za preklapljanje krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
