Siemens 3RH2122-2JB40 spojni pomožni kontaktor z diodo Primerno za znamko (rele): Siemens Piece 1 kos

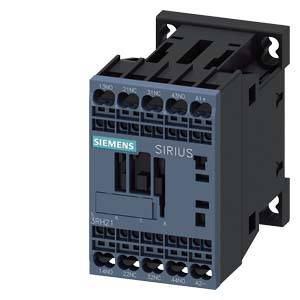

Črn Siemens Sirius kontaktor z modrimi poudarki. Ima več priključnih sponk in je zasnovan za industrijsko uporabo.

Slika je simbolična

Odprt električni razdelilnik prikazuje različne elektronske komponente, povezane in organizirane v več nivojih.

'Električna shema pomožnega kontaktorja in pomožnega povezovalnega kontaktorja v pomožnih tokokrogih. Prikazuje različne komponente in njihove priključke.'

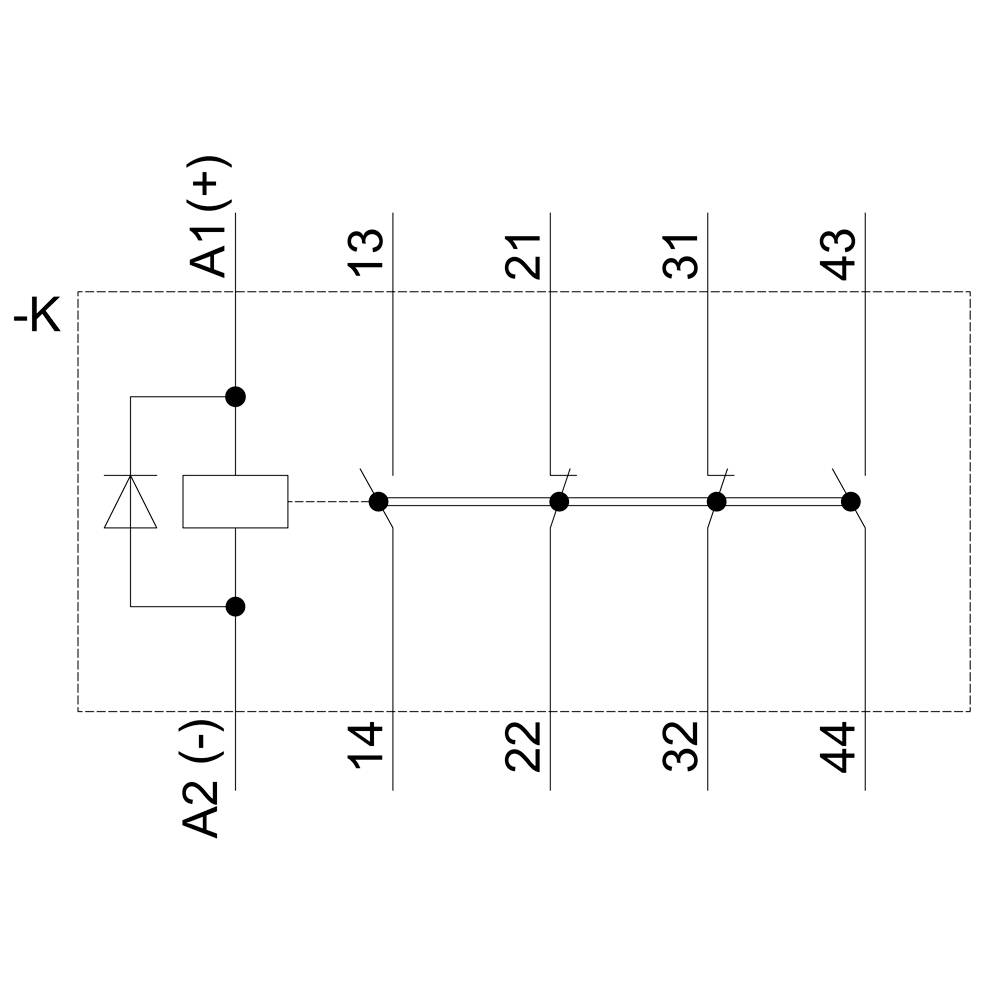

Električni načrt s reloji: priključek A1(+) in A2(-), diodni zaščitni ukrep, kontakt s štirimi vzporednimi stikali 13-43.

Tehnična risba električnega stikala z merami in pogledi od spredaj, zgoraj in s strani. Glavne mere: 45 mm širina, 73 mm globina.

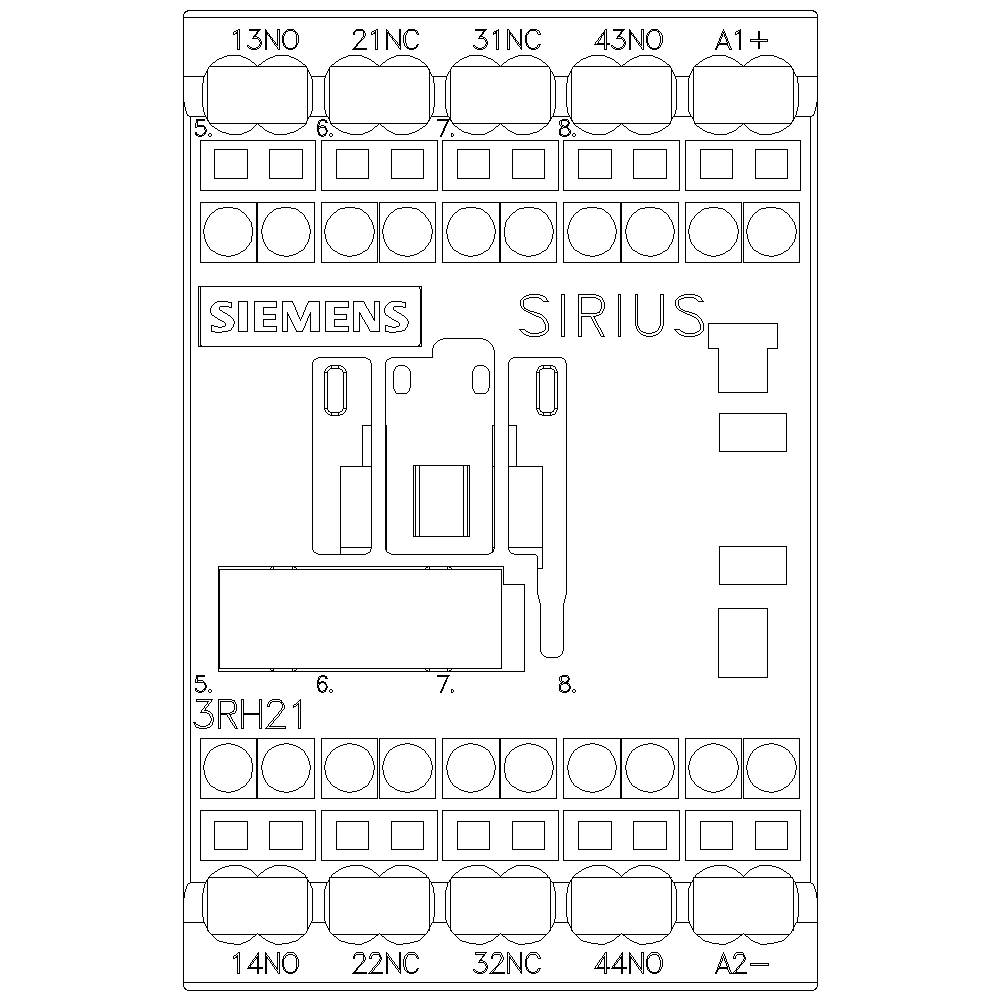

'Diagram Siemensovega SIRIUS 3RH21 kontaktorskega modula s številčenimi sponkami za električne priključke. Prikazuje razporeditev kontaktov in priključne točke.'

1/6

Slika je simbolična

Vrsta izdelka

spojni pomožni kontaktor

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RH2122-2JB40

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (53,99 € / Kos)

53,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC

Vrsta embalaže: Piece

Vrsta izdelka: spojni pomožni kontaktor

Vrsta: 3RH2122-2JB40

Velikost: S00

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (min).: 16.8 V/DC

Krmilna napetost (maks.): 30 V/DC

Območje krmilne napetosti: 16.8 - 30 V/DC

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: z diodo

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 70 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: 24-24 V

: FALSE

: Spring clamp connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1736346 Siemens 3RH2122-2JB40 spojni pomožni kontaktor z diodo Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1736346 Siemens 3RH2122-2JB40 spojni pomožni kontaktor z diodo Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Spojni pomožni kontaktor, 2 S + 2 Ö, 24 V DC, 0,7 ... 1,25 * US, integrirana z diodo, velikost S00, vzmetna povezava, primerna za PLC izhode Spojni kontaktor SIRIUS 3RH2 za preklop krmilnih signalov v krmilnem vezju z neposredno povezavo z elektronskimi krmilniki. SIRIUS 3RH2 spojni kontaktorji imajo standardne oznake priključkov in zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Stiki so na voljo tudi s pozitivnimi navodili za varnostne aplikacije kot različice SUVA. Stikalni kontaktorji so podnebne neprepustni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Obsežna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za pomožne kontaktorje 3RH2. Sklopni kontaktorji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
