Siemens 3RH2122-2SB40 spojni pomožni kontaktor z zaščitno diodo Primerno za znamko (rele): Siemens Piece 1 kos

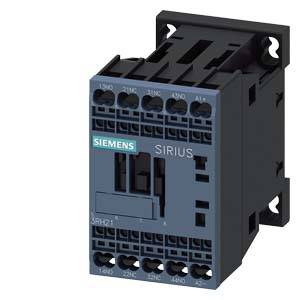

'Siemens SIRIUS kontaktor', električna stikalna naprava z več priključki, kvadratne oblike, namenjena industrijski uporabi.

Slika je simbolična

Odprta električna omarica prikazuje razporeditev električnih komponent in kablov. Prevladuje siv kovinski okvir z prosojnimi vrati.

'Diagram za ožičenje pomožnih kontaktorjev in sklopnih kontaktorjev za pomožne tokokroge z različnimi funkcijskimi moduli in adapterskimi priključki.'

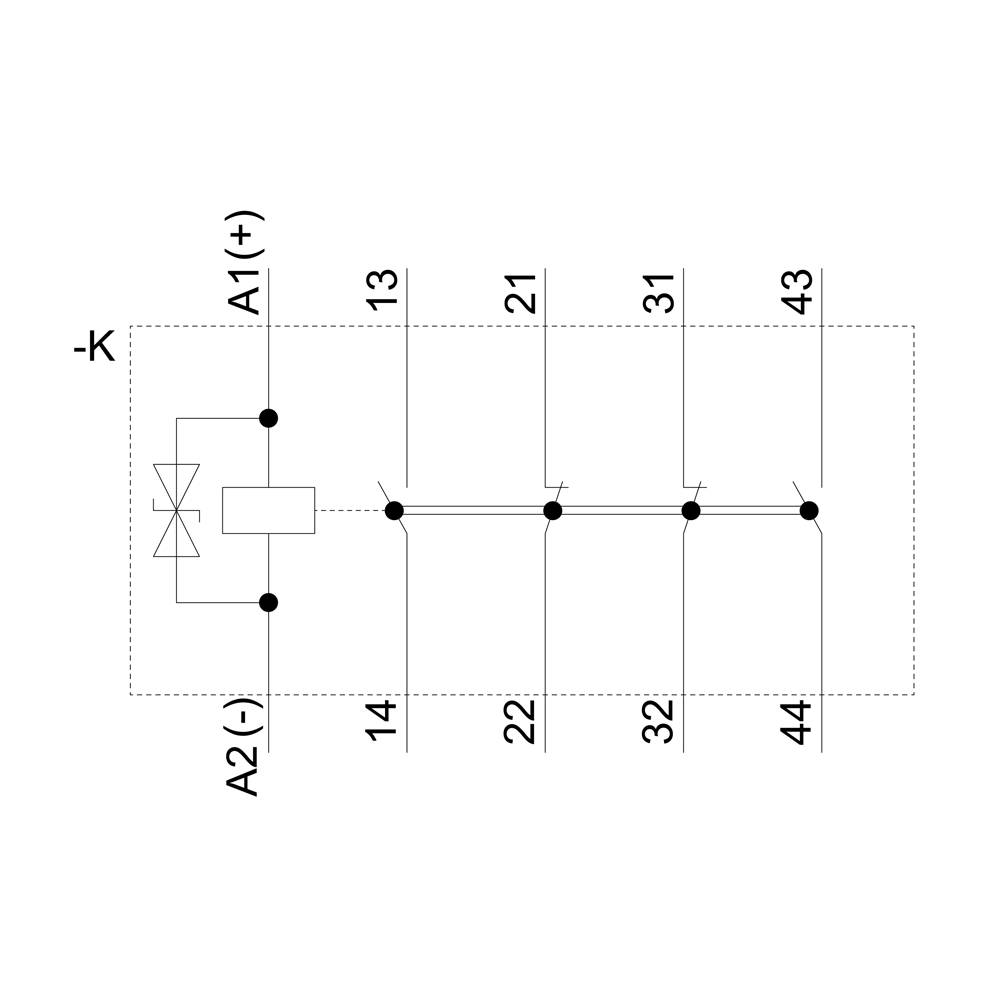

'Shematski prikaz relejev: Priključki tuljave A1(+) in A2(-), kontakti 13/14, 21/22, 31/32, 43/44. Funkcionalne povezovalne linije.'

Tehnična risba električnega stikala s sprednjim, stranskim in pogledom od zgoraj, z navedenimi dimenzijami.

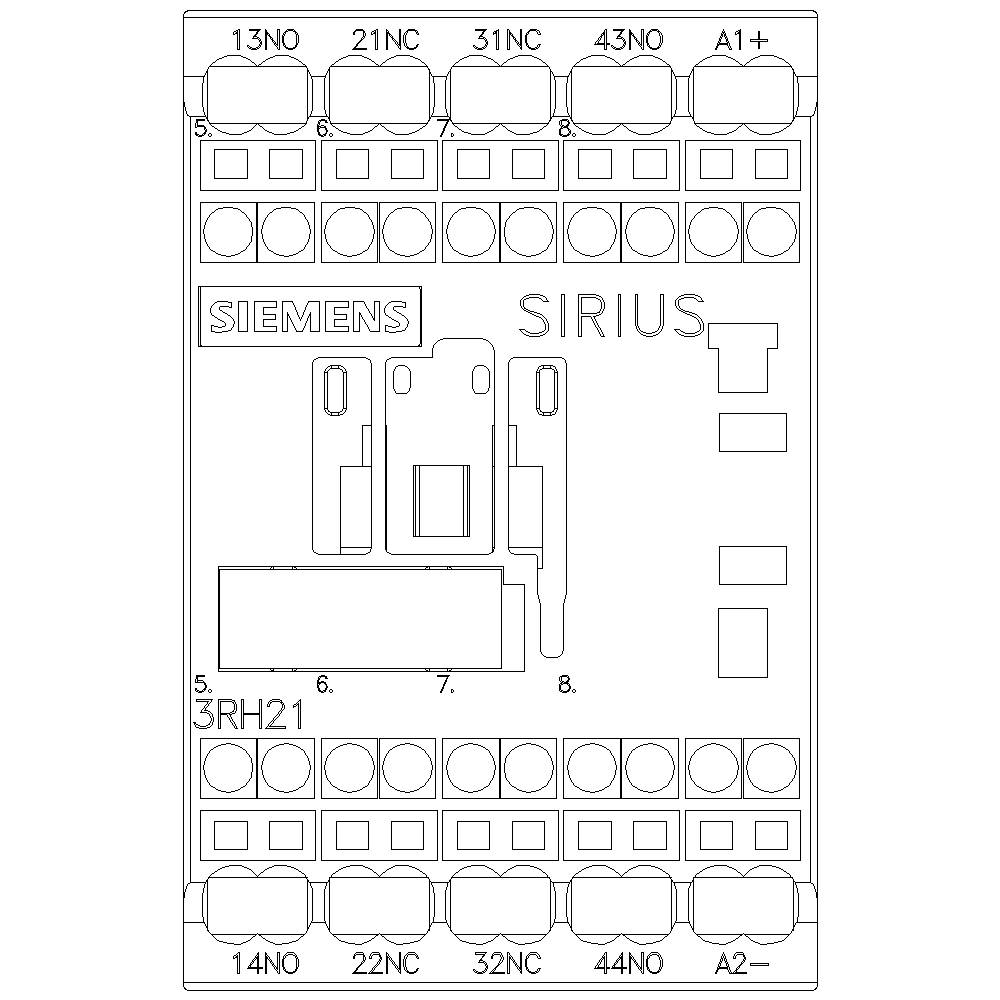

Shema vezja 'Siemens Sirius 3RH21' prikazuje razporeditev sponk za električne priključke.

1/6

Slika je simbolična

Vrsta izdelka

spojni pomožni kontaktor

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RH2122-2SB40

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (51,99 € / Kos)

51,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC

Vrsta embalaže: Piece

Vrsta izdelka: spojni pomožni kontaktor

Vrsta: 3RH2122-2SB40

Velikost: S00

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (min).: 24 V/DC

Krmilna napetost (maks.): 24 V/DC

Območje krmilne napetosti: 24 - 24 V/DC

Primerno za znamko: Siemens

Primerno za serijo: Siemens Bauform S00

Značilnosti: z zaščitno diodo

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +50 °C

Širina: 45 mm

Višina: 70 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 70 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1736365 Siemens 3RH2122-2SB40 spojni pomožni kontaktor z zaščitno diodo Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1736365 Siemens 3RH2122-2SB40 spojni pomožni kontaktor z zaščitno diodo Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Spojni pomožni kontaktor, 2 S + 2 Ö, 24 V DC, 0,85 ... 1,85 * ZDA, integrirana s supresorsko diodo, velikost S00, vzmetna povezava Spojni kontaktor SIRIUS 3RH2 za preklapljanje krmilnih signalov v krmilnem vezju z neposredno povezavo z elektronskimi krmilniki. SIRIUS 3RH2 spojni kontaktorji imajo standardne oznake priključkov in zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Stiki so na voljo tudi s pozitivnimi navodili za varnostne aplikacije kot različice SUVA. Stikalni kontaktorji so podnebne neprepustni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Obsežna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za pomožne kontaktorje 3RH2. Sklopni kontaktorji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
