Siemens 3RH2122-2WB40 spojni pomožni kontaktor enosmerni tokokrog z varistorjem Primerno za znamko (rele): Siemens Piece

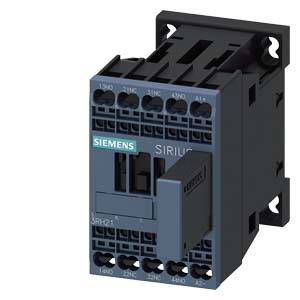

Črn, pravokoten Siemensov kontaktor z napisom 'Sirius', več priključki in zelenim Siemensovim logotipom.

Slika je simbolična

Odprta električna omarica z več nivoji elektronskih komponent, kablov in stikal, ki tvorijo krmilno enoto.

Diagram prikazuje priključke in adapterje za pomožne in sklopne kontaktorje. Vključuje električne sheme in priključke za dodatno opremo z oznakami.

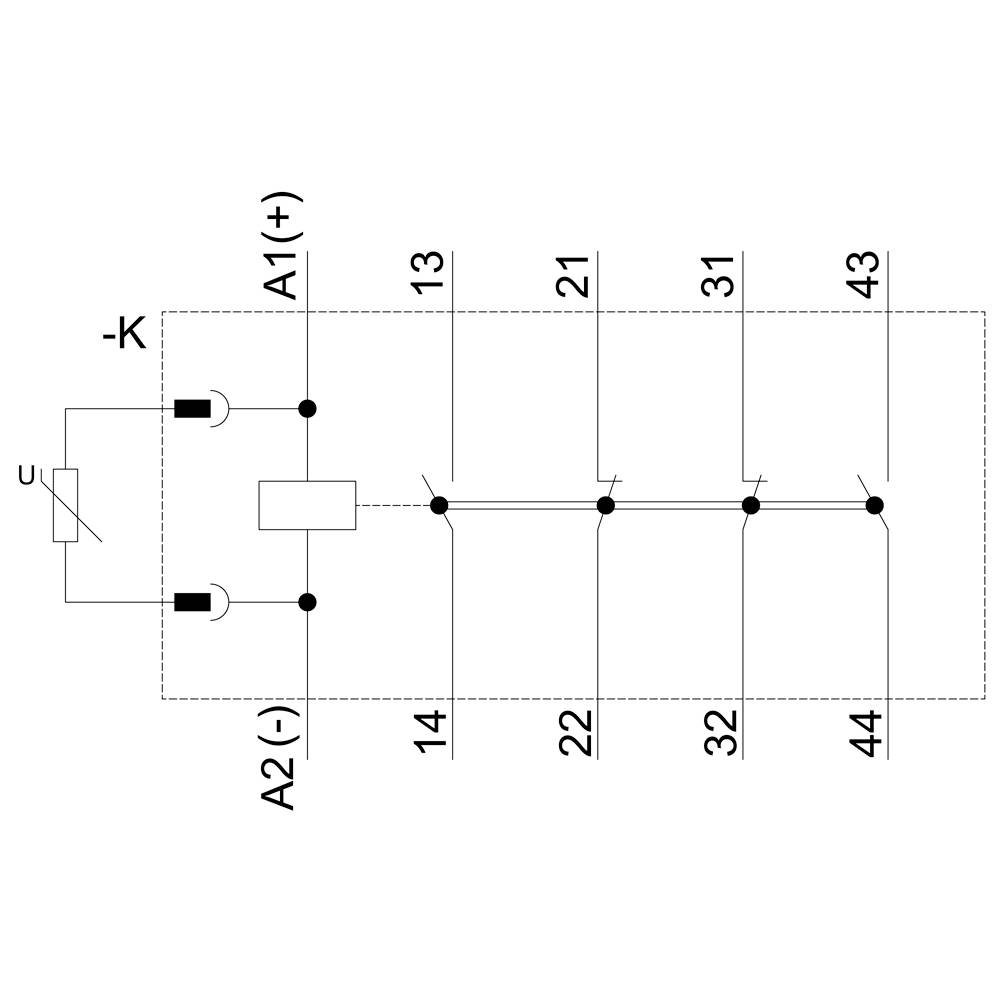

Shematski načrt releja s tuljavo. Priključki A1(+) in A2(-) povezujeta električni krog, kontakti 13-14, 21-22, 31-32, 43-44 se krmilijo.

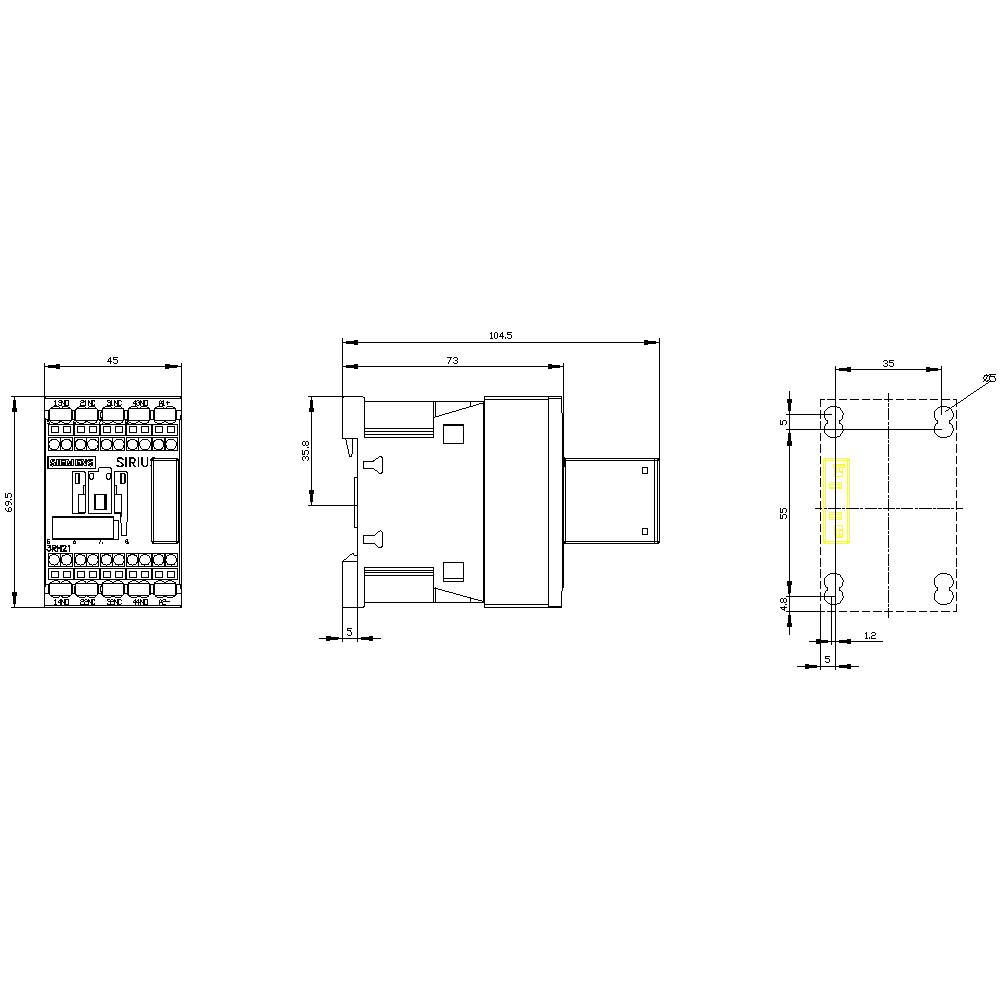

Tehnična risba električnega stikala s tremi pogledi: sprednji pogled, stranski pogled in pogled od zgoraj z merami.

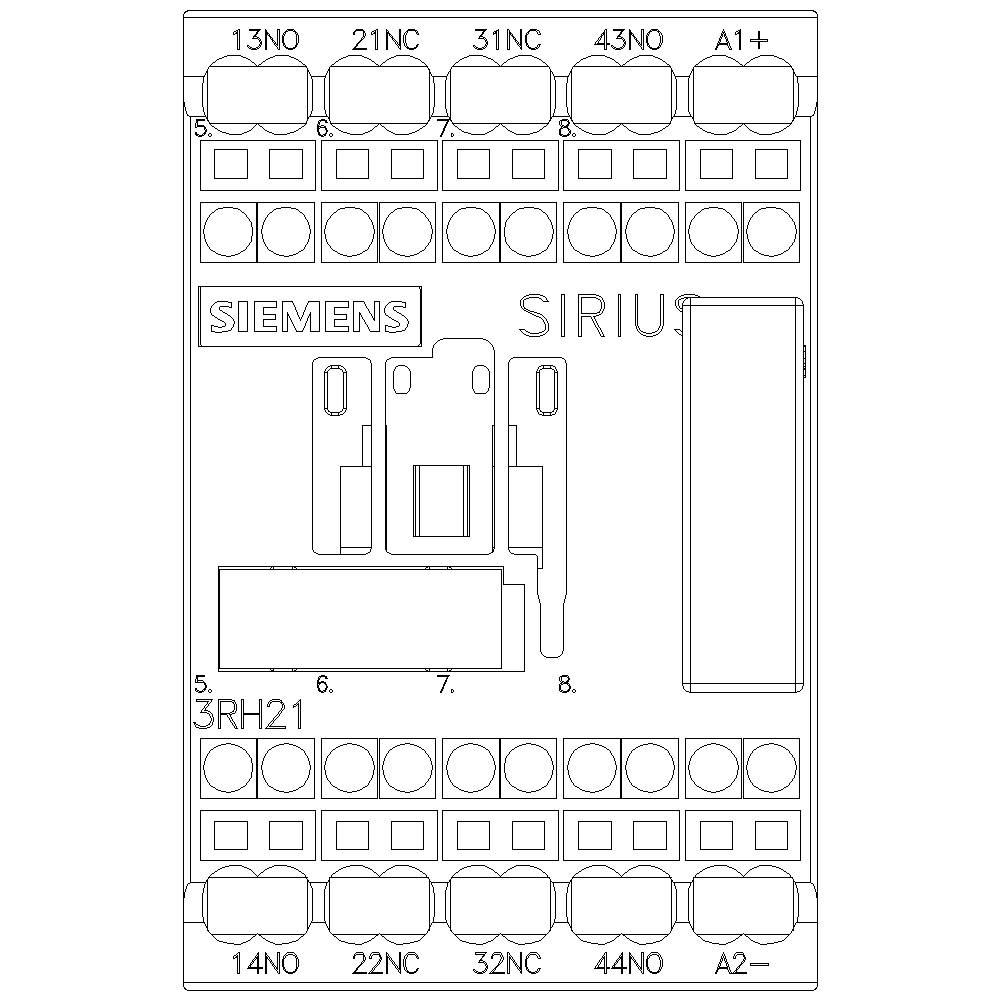

'Diagram Siemensovega Sirius relejevskega modula s priključnimi sponkami. Zgoraj in spodaj je nameščenih po osem sponk.'

1/6

Slika je simbolična

Vrsta izdelka

spojni pomožni kontaktor

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RH2122-2WB40

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (51,99 € / Kos)

51,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC

Vrsta embalaže: Piece

Vrsta izdelka: spojni pomožni kontaktor

Vrsta: 3RH2122-2WB40

Velikost: S00

Vrsta preklopa: enosmerni tokokrog

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (min).: 20.4 V/DC

Krmilna napetost (maks.): 44.4 V/DC

Območje krmilne napetosti: 20.4 - 44.4 V/DC

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: z varistorjem

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +50 °C

Širina: 45 mm

Višina: 70 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 70 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1736367 Siemens 3RH2122-2WB40 spojni pomožni kontaktor enosmerni tokokrog z varistorjem Primerno za znamko (rele): Siemens Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1736367 Siemens 3RH2122-2WB40 spojni pomožni kontaktor enosmerni tokokrog z varistorjem Primerno za znamko (rele): Siemens Piece

Opis

Spojni pomožni kontaktor, 2 S + 2 Ö, 24 V DC, 0,85 ... 1,85 * US, z varistorjem priključen, velikost S00, vzmetna povezava Spojni kontaktor SIRIUS 3RH2 za preklapljanje krmilnih signalov v krmilnem vezju z direktno povezavo z elektronskimi krmilniki. SIRIUS 3RH2 spojni kontaktorji imajo standardne oznake priključkov in zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Stiki so na voljo tudi s pozitivnimi navodili za varnostne aplikacije kot različice SUVA. Stikalni kontaktorji so podnebne neprepustni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Obsežna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za pomožne kontaktorje 3RH2. Sklopni kontaktorji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
