Siemens 3RH2131-1AK60 kontaktor rele 3 zapiralo Piece 1 kos

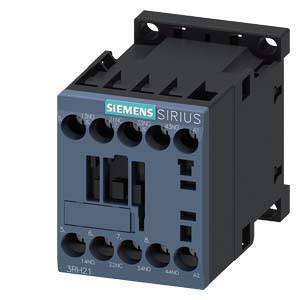

Moder Siemensov SIRIUS kontaktor 3RH211 z več priključki, pogosto uporabljen v električni krmilni opremi.

Slika je simbolična

Odprta električna omarica prikazuje številne električne komponente in kable, nameščene urejeno na več ravneh.

Diagram prikazuje komponente pomožnih varnostnih sistemov: funkcijski modul, adapter za ločevanje bremen, module za zaščito pred prenapetostjo in vodenje vodov.

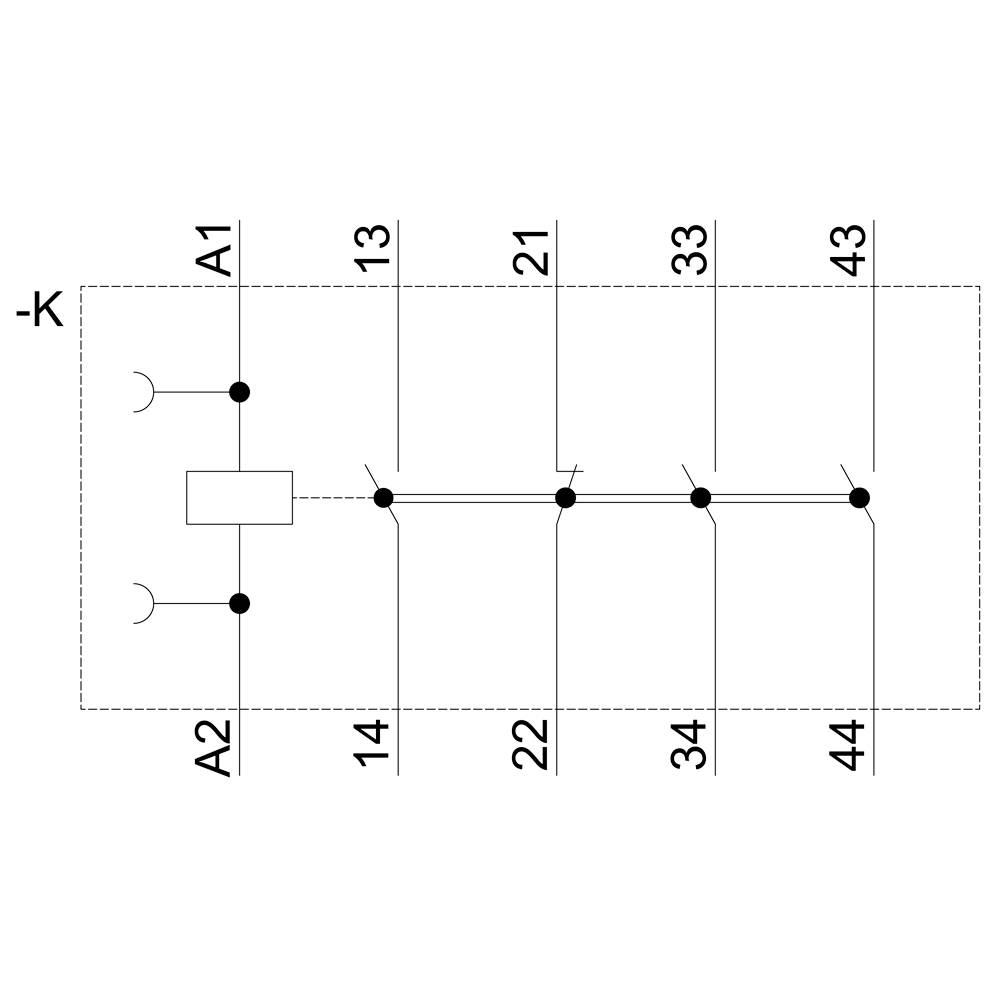

'Električna shema relejevega vezja z tuljavo A1, A2 in več priključenimi kontakti 13/14, 21/22, 33/34, 43/44.'

'Tehnična risba električnega releja s čelnim, stranskim in pogledom od zgoraj. Vsebuje natančne mere v milimetrih.'

Električna shema za Siemens Sirius 3RH21 kontaktor. Prikazuje različne razporeditve priključkov in oznake sponk.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Priključek

vijačna sponka

Vrsta embalaže

Piece

Vrsta

3RH2131-1AK60

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (55,99 € / Kos)

55,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC

Vrsta embalaže: Piece

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2131-1AK60

Velikost: S00

Število polov: 4-polni

Kontakt: 3 zapiralo

Vrsta pomožnega kontakta: 1 odpiralo
3 zapiralo

Krmilna napetost (min).: 110 V/AC

Krmilna napetost (maks.): 120 V/AC

Območje krmilne napetosti: 110 - 120 V/AC

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 3

: 1

: 3 A

: 110-110 V

: 120-120 V

: FALSE

: Screw connection

: AC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1736377 Siemens 3RH2131-1AK60 kontaktor rele 3 zapiralo Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1736377 Siemens 3RH2131-1AK60 kontaktor rele 3 zapiralo Piece 1 kos

Opis

Pomožni kontaktor, 3 S + 1 O, AC 110 V, 50 Hz, 120 V, 60 Hz, velikost S00, vijačni priključek SIRIUS 3RH2 kontaktorski rele za preklapljanje krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri obratovanju z izmeničnim ali enosmernim tokom in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
