Siemens 3RH2131-1AN20 kontaktor rele Primerno za znamko (rele): Siemens 1 kos

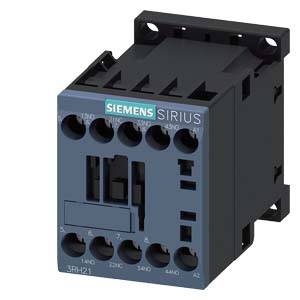

Elektromagnetski kontaktor Siemens iz serije SIRIUS, model 3RH211. Uporabljen v električnih krmilnih tokokrogih.

Slika je simbolična

Odprt električni razdelilnik z raznovrstnimi elektronskimi komponentami, kabli in krmilnimi napravami na več nivojih, namenjen upravljanju sistemov.

'Pregled stikalnih naprav: Namestitev funkcijskih modulov s pomožnimi kontaktorji in adapterji zračne reže za optimizacijo krmilnih tokokrogov.'

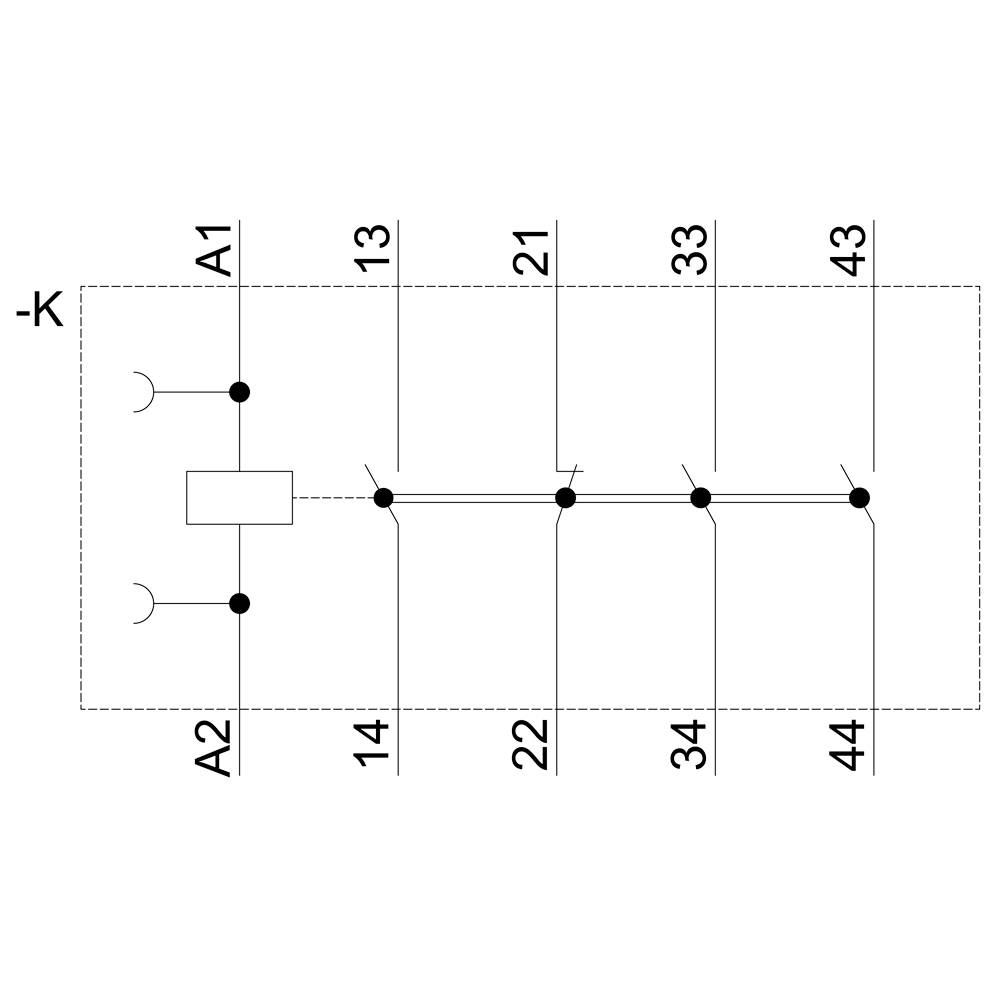

Shematski načrt stopenjske relejske naprave: Priključki A1, A2 in izhodi 13, 14, 21, 22, 33, 34, 43, 44. Povezave med posameznimi točkami.

Tehnična risba elektronske komponente s tremi pogledi, meritve v milimetrih, prikazuje podrobne mere in položaje priključkov.

Prikaz Siemensovega SIRIUS kontaktorja s številkami priključkov, ki prikazujejo povezovalne točke in stikalne kontakte.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Vrsta

3RH2131-1AN20

Velikost

S00

Vrsta pomožnega kontakta

1 odpiralo

3 zapiralo

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (59,99 € / Kos)

59,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2131-1AN20

Velikost: S00

Število polov: 4-polni

Vrsta pomožnega kontakta: 1 odpiralo
3 zapiralo

Krmilna napetost (maks.): 220 V/AC

Območje krmilne napetosti: 220 V/AC (max)

Primerno za znamko: Siemens

Primerno za serijo: Siemens Bauform S00

Namestitev: zaskočna pritrditev
vijačna pritrditev

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 3

: 1

: 3 A

: Screw connection

: AC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1736378 Siemens 3RH2131-1AN20 kontaktor rele Primerno za znamko (rele): Siemens 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1736378 Siemens 3RH2131-1AN20 kontaktor rele Primerno za znamko (rele): Siemens 1 kos

Opis

Pomožni kontaktor, 3 S + 1 O, AC 220 V, 50/60 Hz, velikost S00, vijačni priključek SIRIUS 3RH2 kontaktorski rele za preklapljanje krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
