Siemens 3RH2131-1AV00 kontaktor rele Primerno za znamko (rele): Siemens Piece 1 kos

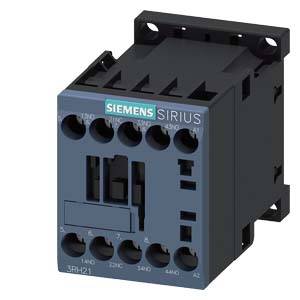

Siemensov kontaktor iz serije Sirius, model 3RH2140, črne barve. Prikazuje priključke in oznako blagovne znamke na sprednji strani.

Slika je simbolična

Odprta električna omarica prikazuje več nadstropij kablov, stikal in elektronskih komponent za krmiljenje strojev.

'Diagram konfiguracij priključkov za pomožne in povezovalne kontaktorje, vključno z različnimi moduli in razlagami adapterjev.'

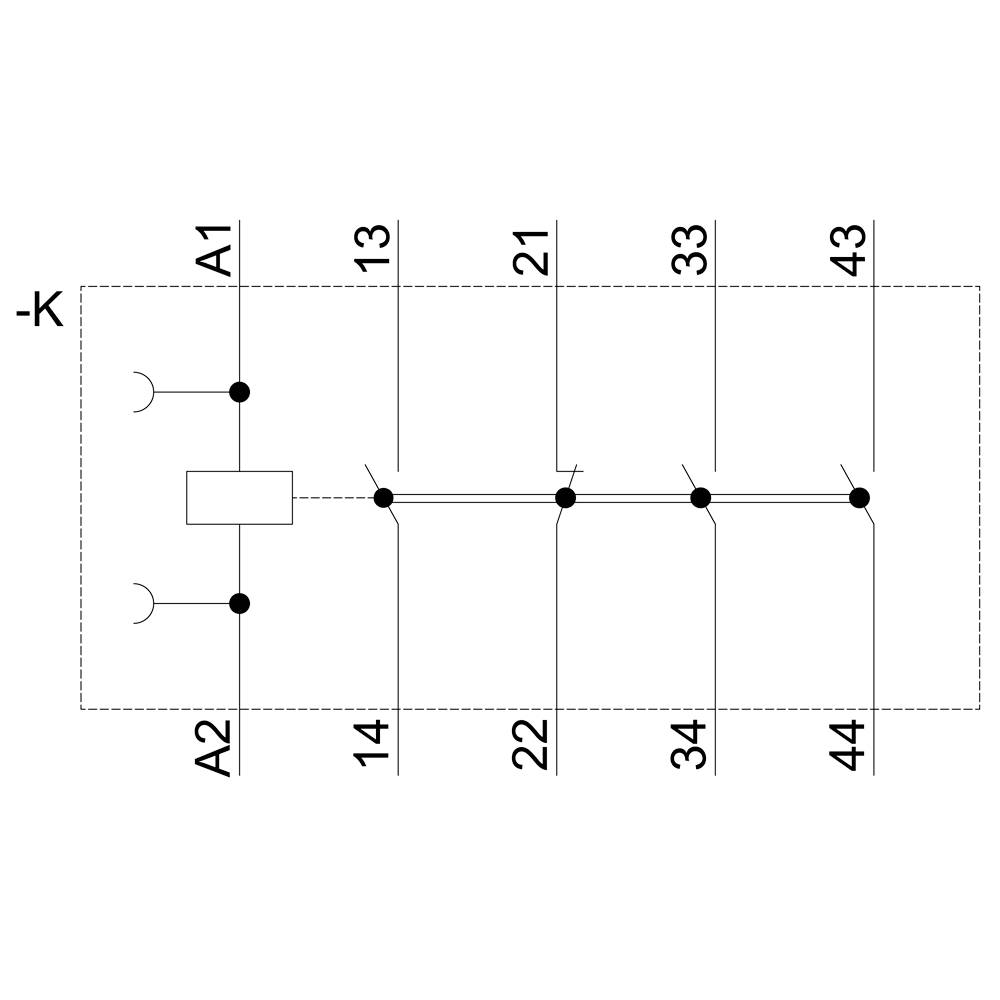

Električna shema s kontaktorjem -K, priključki A1, A2, 13, 14, 21, 22, 33, 34, 43, 44; prikazuje vzporedne električne povezave.

Tehnični načrt pravokotnega releја z merami. Levo in na sredini: stranski pogledi. Desno: pogled od zgoraj z dimenzijami.

Črno-bela tehnična risba Siemensovega varnostnega releја SIRIUS z priključki in oznakami priključnih točk.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Priključek

vijačna sponka

Vrsta embalaže

Piece

Vrsta

3RH2131-1AV00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (59,99 € / Kos)

59,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC

Vrsta embalaže: Piece

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2131-1AV00

Velikost: S00

Število polov: 4-polni

Vrsta pomožnega kontakta: 1 odpiralo
3 zapiralo

Krmilna napetost (maks.): 400 V/AC

Območje krmilne napetosti: 400 V/AC (max)

Primerno za znamko: Siemens

Primerno za serijo: Siemens Bauform S00

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 3

: 1

: 3 A

: 400-400 V

: 400-400 V

: FALSE

: Screw connection

: AC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1736379 Siemens 3RH2131-1AV00 kontaktor rele Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1736379 Siemens 3RH2131-1AV00 kontaktor rele Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Pomožni kontaktor, 3 S + 1 O, AC 400 V, 50/60 Hz, velikost S00, vijačni priključek SIRIUS 3RH2 pomožni kontaktor za preklapljanje krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
