Siemens 3RH2131-1BW40 kontaktor rele 3 zapiralo 1 kos

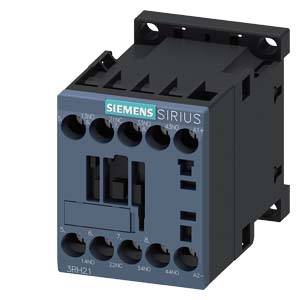

Varnostna stikala znamke Siemens, tipa Sirius, 3-polna, z oznakami priključkov na sprednji strani, primerna za industrijske aplikacije.

Slika je simbolična

Odprta električna omarica prikazuje vrsto različnih stikal, kablov in električnih komponent.

'Diagram prikazuje komponente in možnosti žičenja pomožnega kontaktorja. Funkcije in dodatna oprema poudarjene s oštevilčenimi legendami.'

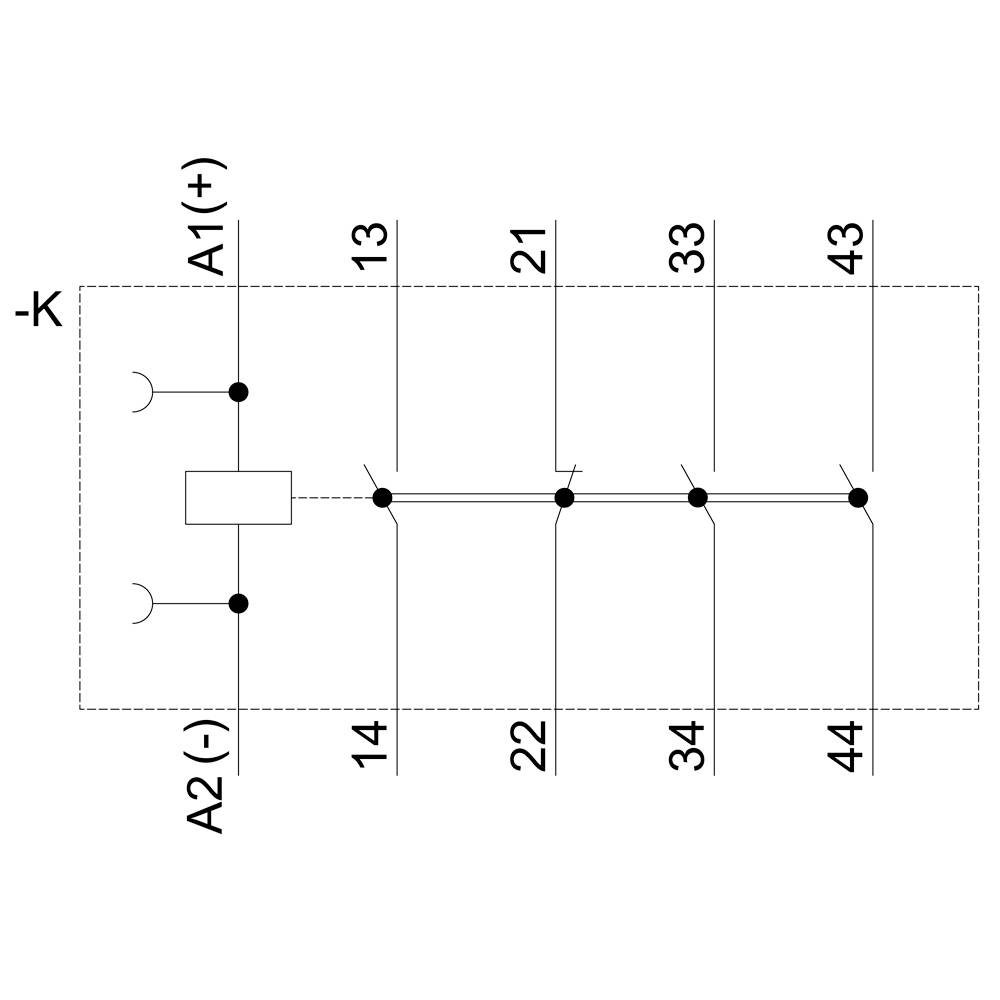

Shematski diagram releja s priključki A1 (+), A2 (-) ter 13, 21, 33, 43 kot vhodi in 14, 22, 34, 44 kot izhodi.

Tehnična risba relejev z detajlnimi pogledi: Sprednja stran prikazuje priključke; stranski pogled prikazuje globino; mere so navedene.

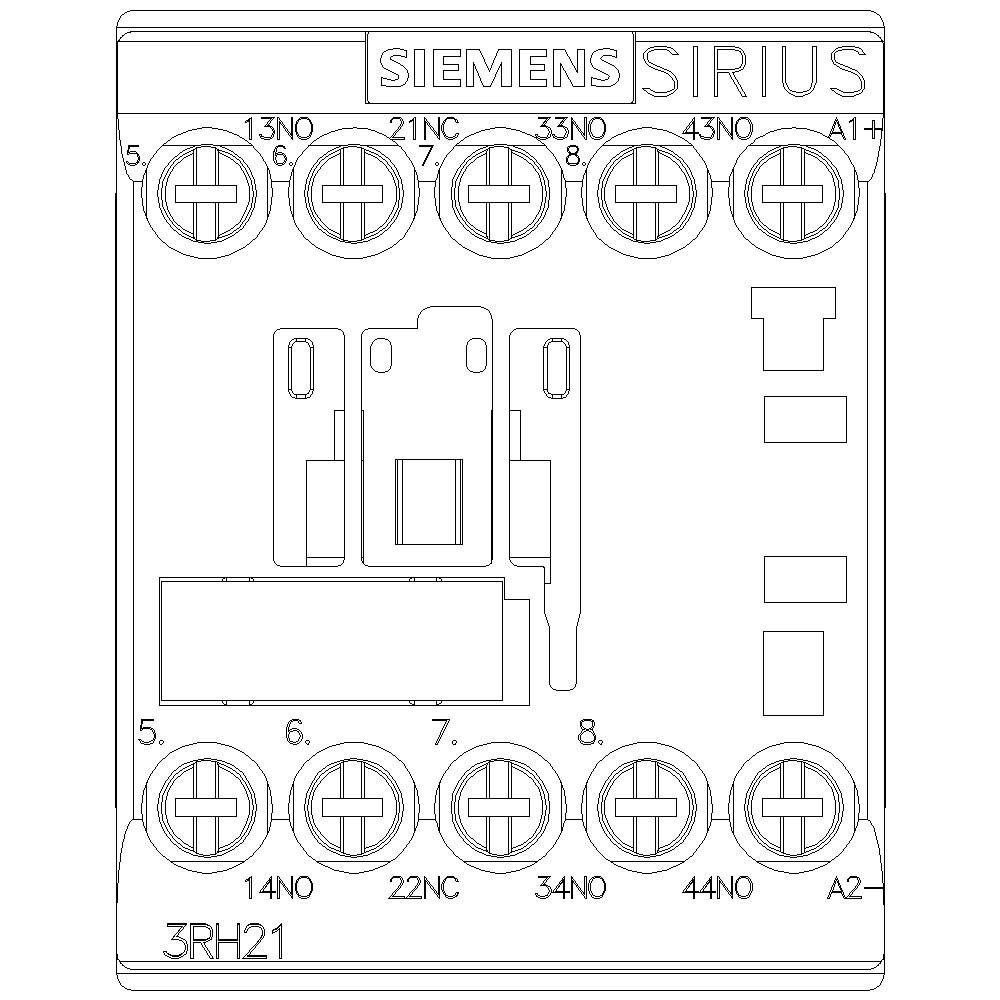

Siemensov Sirius kontaktor s kontaktnimi priključki, oštevilčenimi od 1 do 8, in priključnima mestoma A1, A2 zgoraj desno. Modelna številka 3RH21.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Priključek

vijačna sponka

Vrsta

3RH2131-1BW40

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (45,99 € / Kos)

45,99 €

z DDV

Samo 4,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2131-1BW40

Velikost: S00

Število polov: 4-polni

Kontakt: 3 zapiralo

Vrsta pomožnega kontakta: 1 odpiralo
3 zapiralo

Krmilna napetost (min).: 48 V/DC

Krmilna napetost (maks.): 48 V/DC

Območje krmilne napetosti: 48 - 48 V/DC

Primerno za serijo: Siemens serija Sirius

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 3

: 1

: 3 A

: Screw connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1736393 Siemens 3RH2131-1BW40 kontaktor rele 3 zapiralo 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1736393 Siemens 3RH2131-1BW40 kontaktor rele 3 zapiralo 1 kos

Opis

Pomožni kontaktor, 3 S + 1 O, 48 V DC, velikost S00, vijačni priključek SIRIUS 3RH2 pomožni kontaktor za preklapljanje krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
