Siemens 3RH2131-1JB40 spojni pomožni kontaktor 1 odpiralo, 3 zapiralo z diodo Piece 1 kos

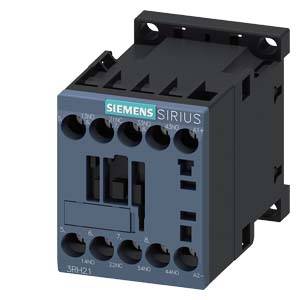

Siemensov Sirius kontaktor, model 3RH1211, v črni barvi, za električne razdelilne plošče. Uporablja se v krmilnih in avtomatizacijskih sistemih.

Slika je simbolična

Odprt električni razdelilnik z različnimi električnimi napravami, kabli in stikali, razporejenimi v predalih za industrijske namene.

Diagram prikazuje pomožni kontaktor za pomožne tokokroge, vključno s kontaktorjem, funkcijskim modulom, ločilnim stikalom in dodatno opremo.

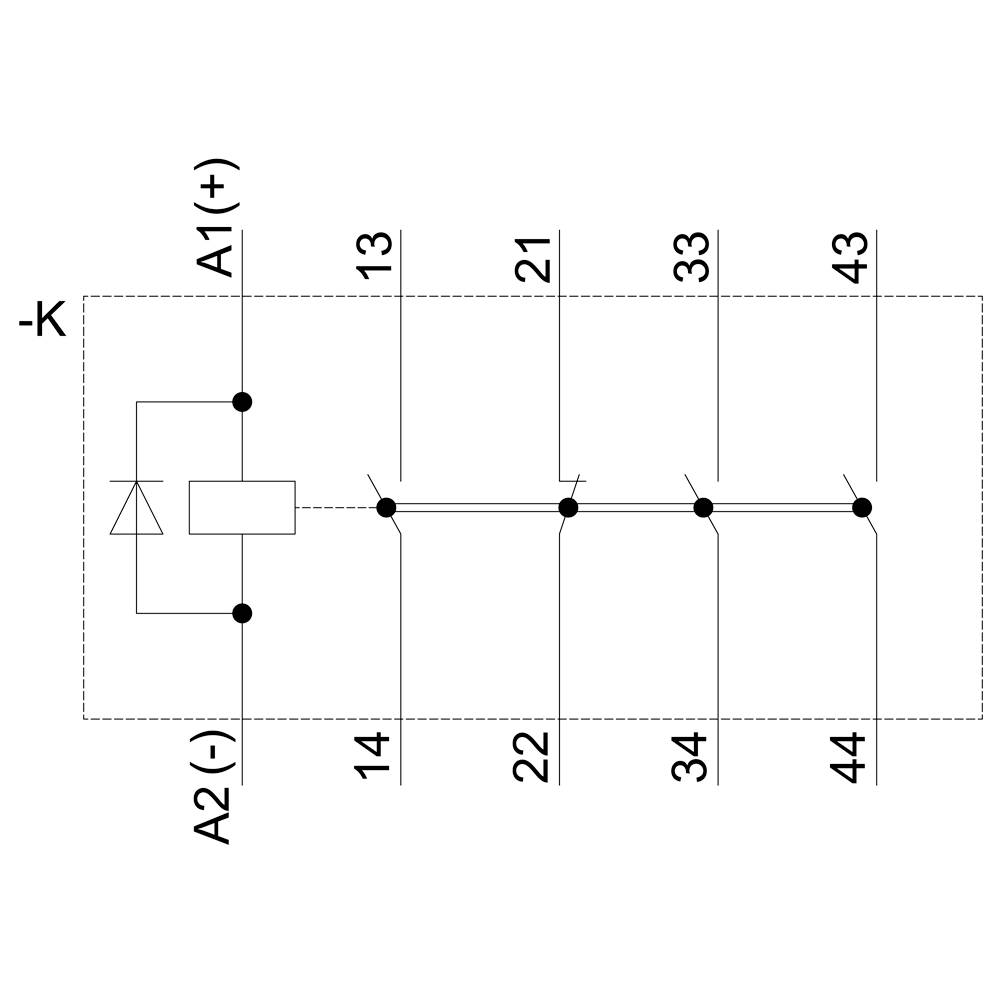

Električni načrt releja s tuljavo, štirimi preklopnimi kontakti, označenimi s sponkami A1, A2, 13, 14, 21, 22, 33, 34, 43, 44.

Tehnična risba električnega stikala s stranskim in sprednjim pogledom. Navedene so mere in detajli priključkov.

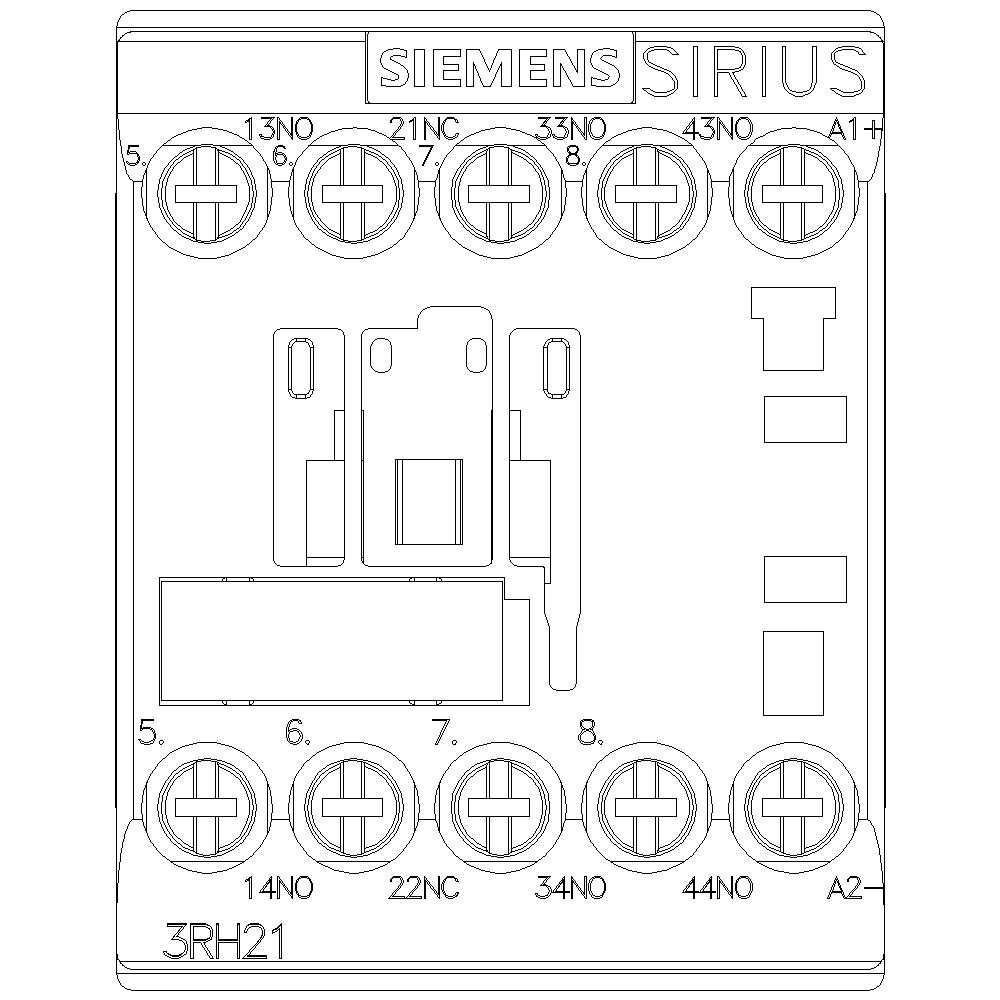

Releji Siemens SIRIUS 3RH21 z priključnimi sponkami zgoraj in spodaj. Pins so oštevilčeni za ožičenje.

1/6

Slika je simbolična

Vrsta izdelka

spojni pomožni kontaktor

Priključek

vijačna sponka

Vrsta embalaže

Piece

Vrsta

3RH2131-1JB40

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (53,99 € / Kos)

53,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: enosmerna napetost

Vrsta embalaže: Piece

Vrsta izdelka: spojni pomožni kontaktor

Vrsta: 3RH2131-1JB40

Velikost: S00

Kontakt: 1 odpiralo
3 zapiralo

Vrsta pomožnega kontakta: 1 odpiralo
3 zapiralo

Krmilna napetost (min).: 16.8 V/DC

Krmilna napetost (maks.): 30 V/DC

Območje krmilne napetosti: 16.8 - 30 V/DC

Značilnosti: z diodo

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 3

: 1

: 3 A

: 24-24 V

: FALSE

: Screw connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1751278 Siemens 3RH2131-1JB40 spojni pomožni kontaktor 1 odpiralo, 3 zapiralo z diodo Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1751278 Siemens 3RH2131-1JB40 spojni pomožni kontaktor 1 odpiralo, 3 zapiralo z diodo Piece 1 kos

Opis

Spojka pomožnega kontaktorja, 3 S + 1 NC, 24 V DC, 0,7 ... 1,25 * US, integrirana z diodo, velikost S00, vijačna povezava, primerna za PLC izhode Spojni kontaktor SIRIUS 3RH2 za preklapljanje krmilnih signalov v krmilnem vezju z direktno povezavo z elektronskimi krmilniki. SIRIUS 3RH2 spojni kontaktorji imajo standardne oznake priključkov in zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Stiki so na voljo tudi s pozitivnimi navodili za varnostne aplikacije kot različice SUVA. Stikalni kontaktorji so podnebne neprepustni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Obsežna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za pomožne kontaktorje 3RH2. Sklopni kontaktorji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
