Siemens 3RH2131-2AF00 kontaktor rele Primerno za znamko (rele): Siemens Piece 1 kos

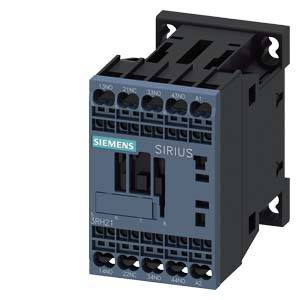

Siemensova električna stikalna naprava z napisom 'SIRIUS'. Ima več priključnih sponk za ožičenje.

Slika je simbolična

Odprt električni razdelilnik prikazuje različne električne komponente in ožičenje.

'Diagram prikazuje funkcionalne enote pomožnih relejev in vmesnih relejev za pomožne tokokroge, njihove priključke in dodatno opremo.'

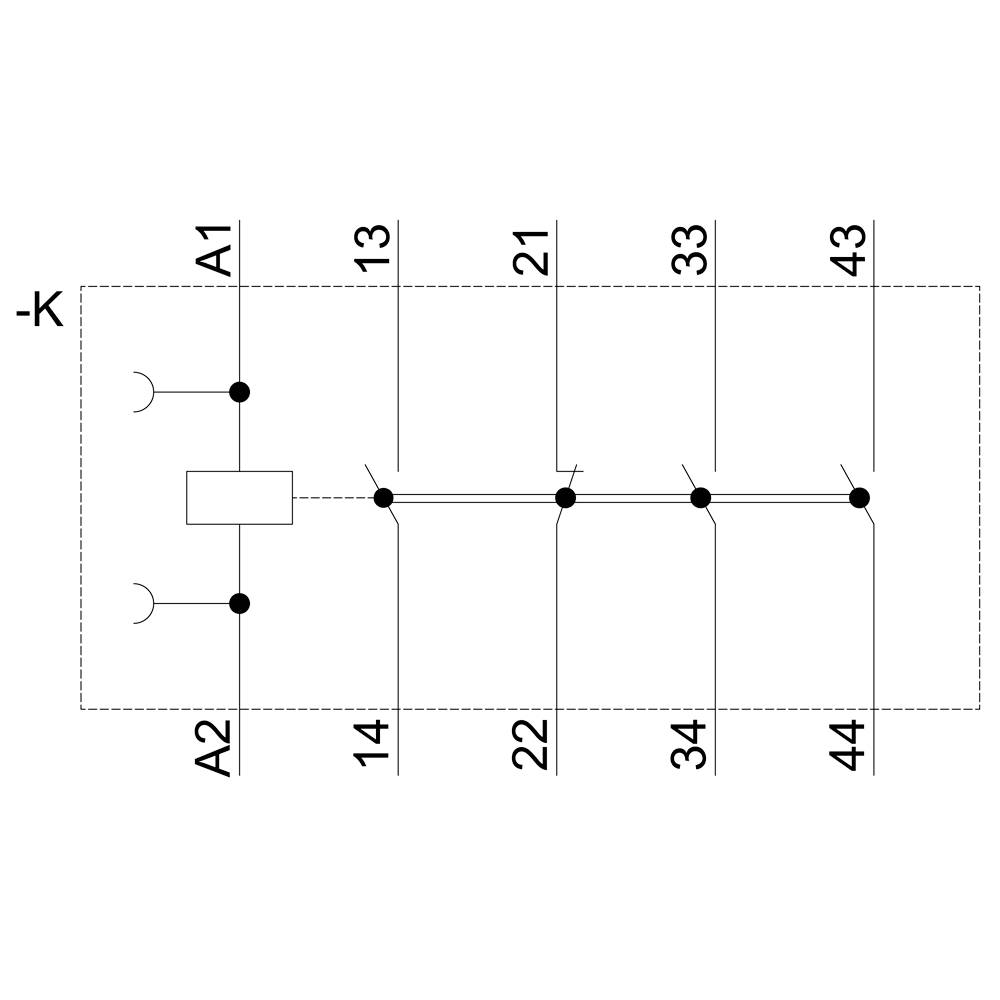

Električna shema: Vezje prikazuje vzporedne električne povezave med priključki A1, A2, 13, 21, 33, 43 s stikali pri 14, 22, 34, 44.

Tehnična risba električnega naprave spredaj, s strani in zgoraj z natančnimi merami in komponentami.

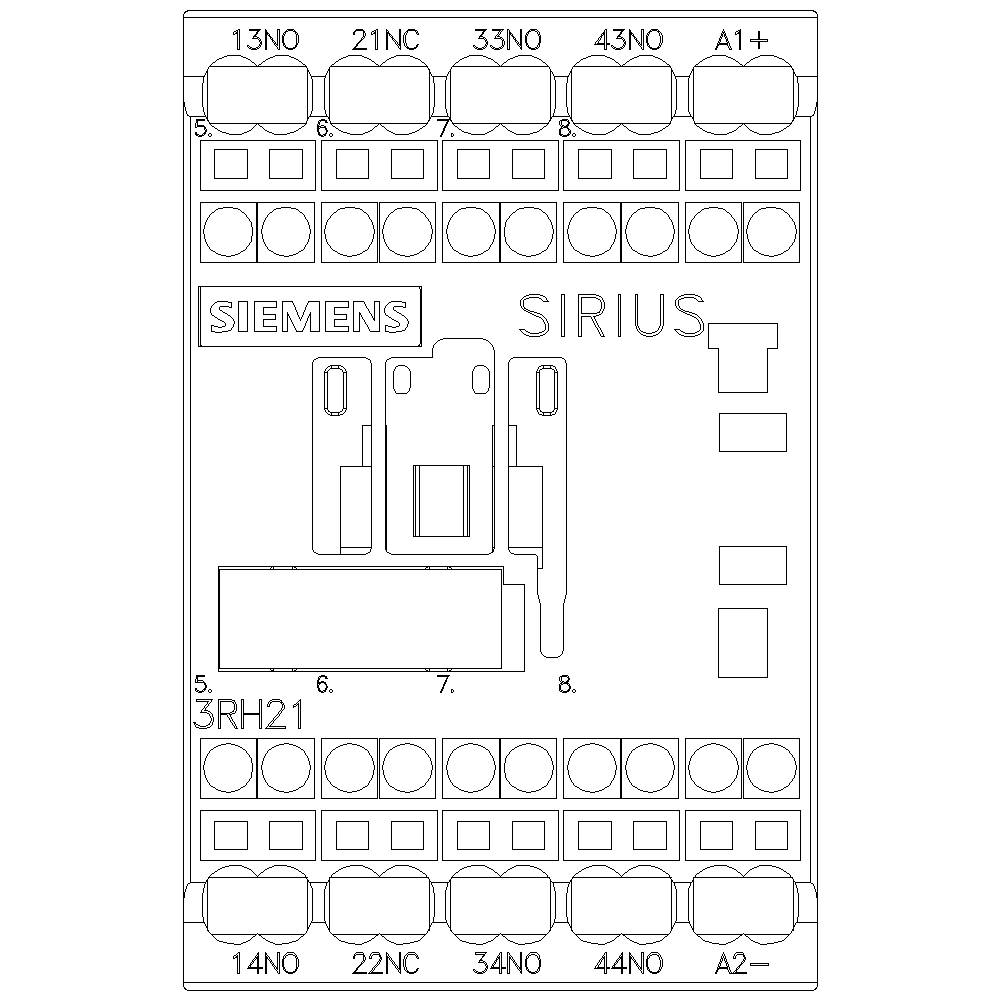

'Siemens Sirius' krmilno relejna shema s priključki in oznakami: 13NO, 21NC, 33NO, 43NO, A1+, 14NO, 22NC, 34NO, 44NO, A2-.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RH2131-2AF00

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Število

kos - zaloga Nemčija

Skupaj (44,99 € / Kos)

44,99 €

z DDV

Samo 4,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC

Vrsta embalaže: Piece

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2131-2AF00

Velikost: S00

Število polov: 4-polni

Vrsta pomožnega kontakta: 1 odpiralo
3 zapiralo

Krmilna napetost (maks.): 110 V/AC

Območje krmilne napetosti: 110 V/AC (max)

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 70 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 3

: 1

: 3 A

: 110-110 V

: 110-110 V

: FALSE

: Spring clamp connection

: AC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1745080 Siemens 3RH2131-2AF00 kontaktor rele Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1745080 Siemens 3RH2131-2AF00 kontaktor rele Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Pomožni kontaktor, 3 S + 1 O, AC 110 V, 50/60 Hz, velikost S00, vzmetni priključek SIRIUS 3RH2 pomožni kontaktor za preklop krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
