Siemens 3RH2131-2HB40 spojni pomožni kontaktor Primerno za znamko (rele): Siemens Piece 1 kos

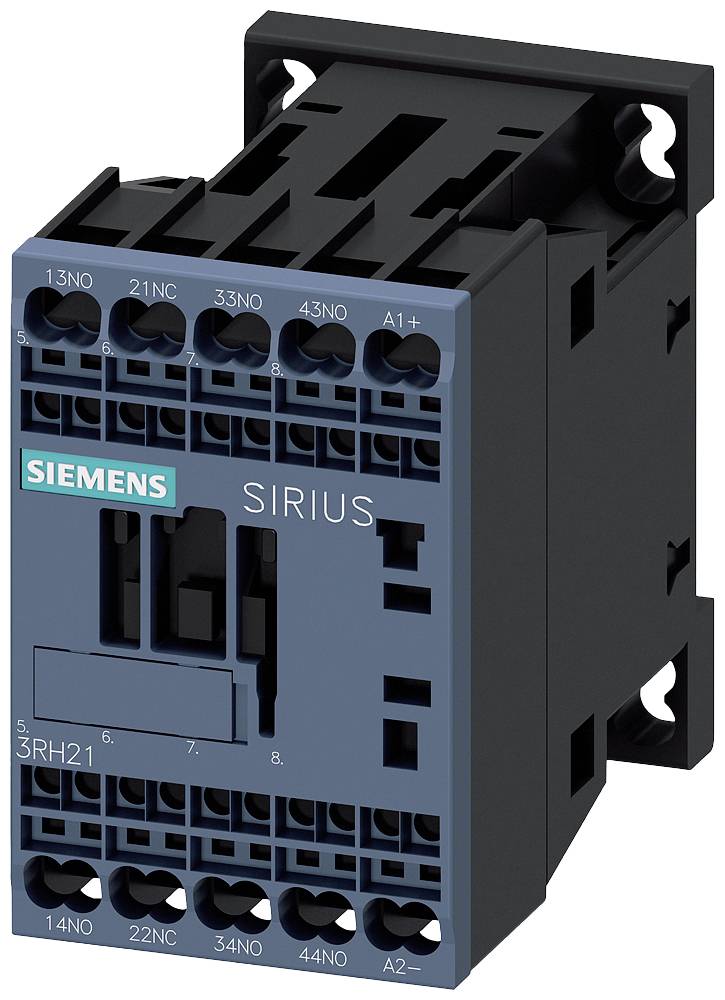

Moder Siemensov SIRIUS kontaktor, model 3RH21, z več označenimi priključki v črni montažni objemki.

Slika je simbolična

Odprt električni razdelilnik z različnimi električnimi komponentami in kabelsko napeljavo, ki podpira krmiljenje in distribucijo energije.

Funkcijski modul za pomožno stikalo z dodatki: adapter za pomožne vode, prenapetostna zaščita in LED indikatorji. Diagram priključkov.

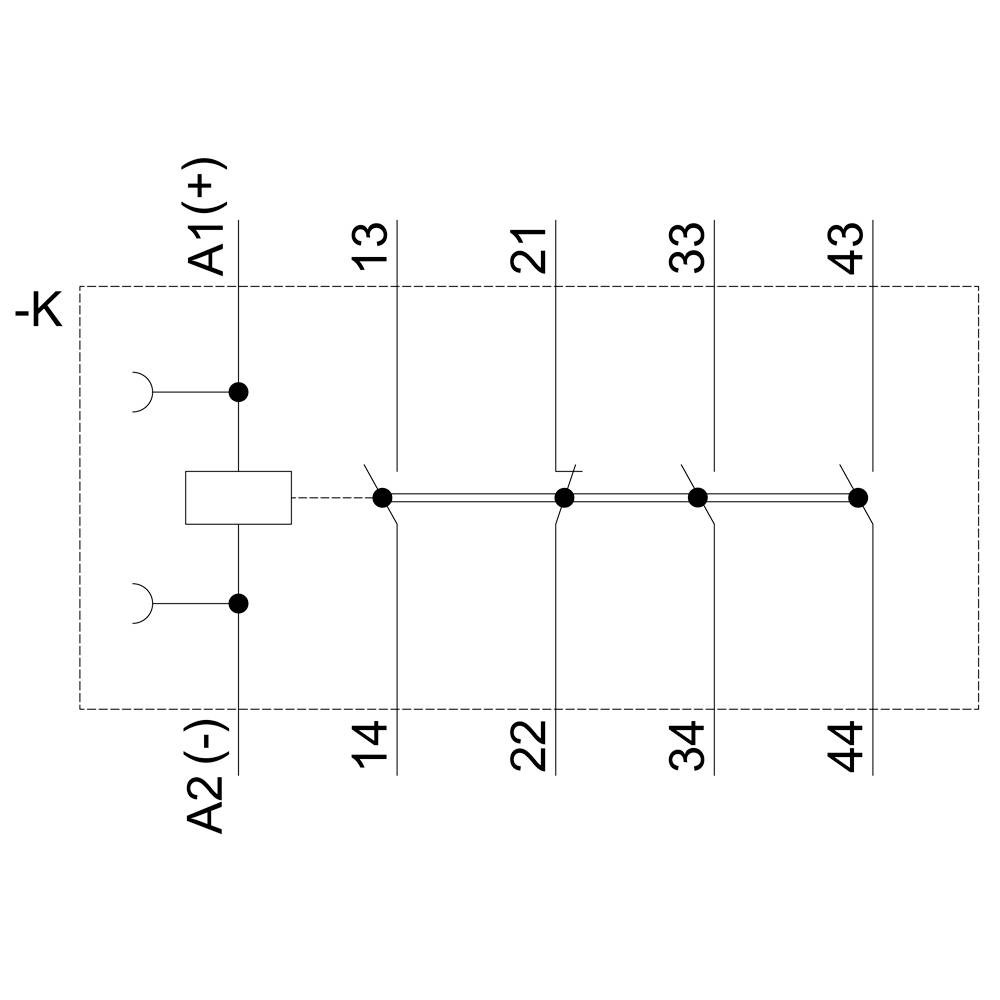

Shematski prikaz releja s štirimi spremnimi kontakti. Na levi strani so priključki tuljave A1 pozitivno in A2 negativno.

Tehnična risba elektronske stikalne naprave z imenom 'Sirius'. Tri pogledi z merami in detajli priključkov.

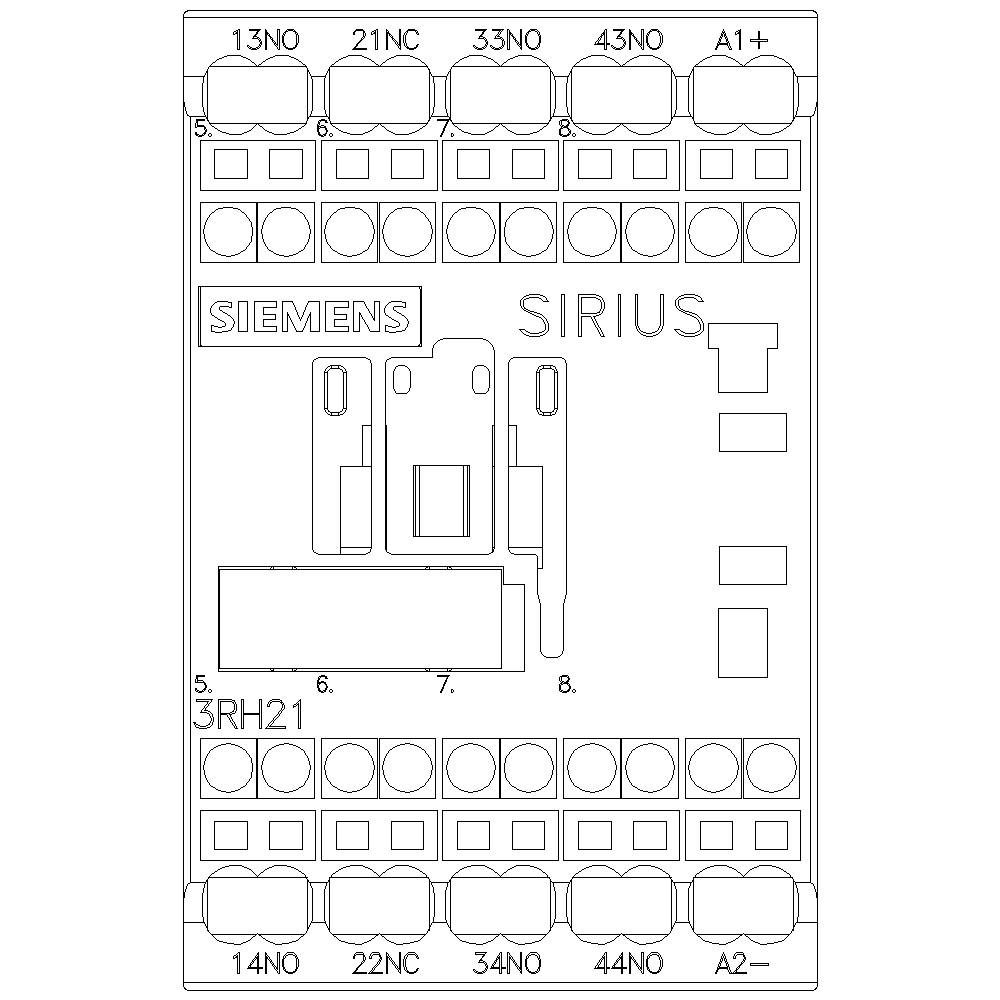

'Električna shema Siemensovega Sirius releya 3RH21 s priključki za NC (normalno zaprte) in NO (normalno odprte) kontakte.'

1/6

Slika je simbolična

Vrsta izdelka

spojni pomožni kontaktor

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RH2131-2HB40

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (45,99 € / Kos)

45,99 €

z DDV

Samo 4,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: enosmerna napetost

Vrsta embalaže: Piece

Vrsta izdelka: spojni pomožni kontaktor

Vrsta: 3RH2131-2HB40

Velikost: S00

Vrsta pomožnega kontakta: 1 odpiralo
3 zapiralo

Krmilna napetost (min).: 16.8 V/DC

Krmilna napetost (maks.): 30 V/DC

Območje krmilne napetosti: 16.8 - 30 V/DC

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 70 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 3

: 1

: 3 A

: 24-24 V

: FALSE

: Spring clamp connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1703282 Siemens 3RH2131-2HB40 spojni pomožni kontaktor Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1703282 Siemens 3RH2131-2HB40 spojni pomožni kontaktor Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Spojka pomožnega kontaktorja, 3 S + 1 NC, 24 V DC, 0,7 ... 1,25 * ZDA, velikost S00, vzmetna povezava, primerna za PLC izhode Spojni kontaktor SIRIUS 3RH2 za preklop nadzornih signalov v krmilnem vezju z direktno povezavo z elektronskimi krmilniki. SIRIUS 3RH2 spojni kontaktorji imajo standardne oznake priključkov in zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Stiki so na voljo tudi s pozitivnimi navodili za varnostne aplikacije kot različice SUVA. Stikalni kontaktorji so podnebne neprepustni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Obsežna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za pomožne kontaktorje 3RH2. Sklopni kontaktorji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
