Siemens 3RH2244-2AP00 kontaktor rele s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

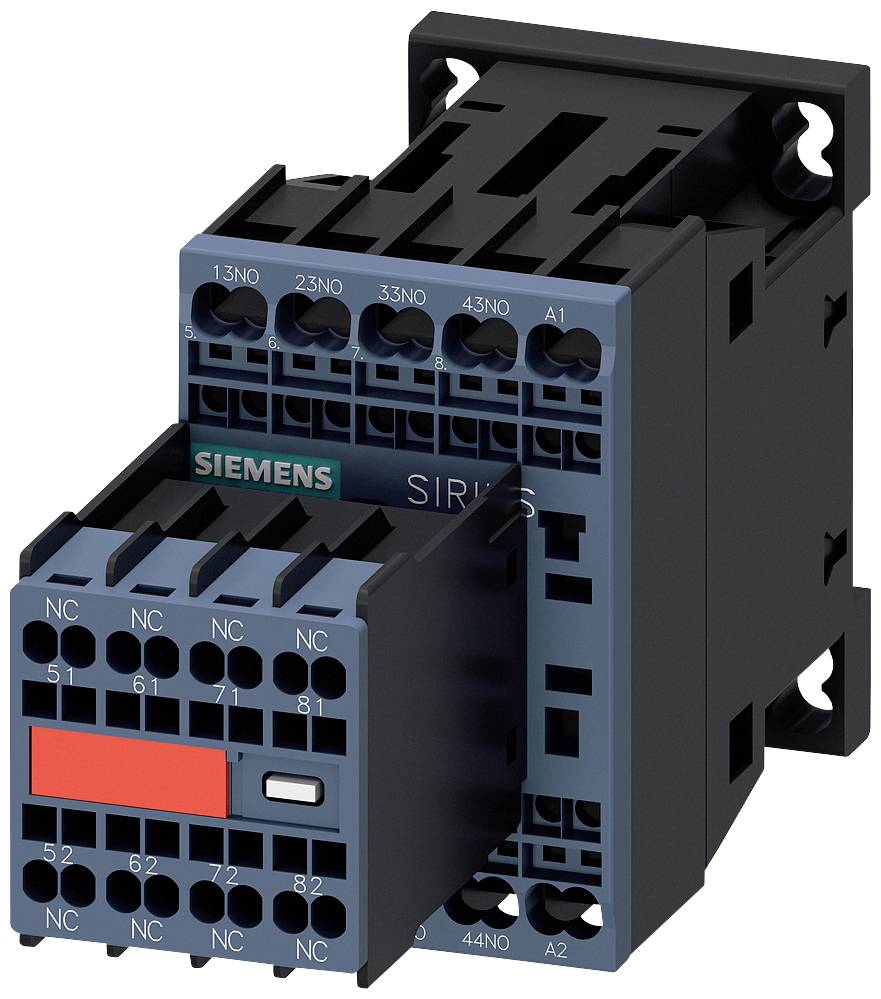

Črn in siv Siemensov kontaktor z več priključki in rdečim elementom na sredini.

Slika je simbolična

Odprta električna omarica z različnimi električnimi komponentami in kabli na več ravneh.

Pomožni kontaktni in povezovalni pomožni kontaktni elementi za pomožne tokokroge, funkcija, adapter in komponente za povečanje dovoljenega preostalega toka so prikazani.

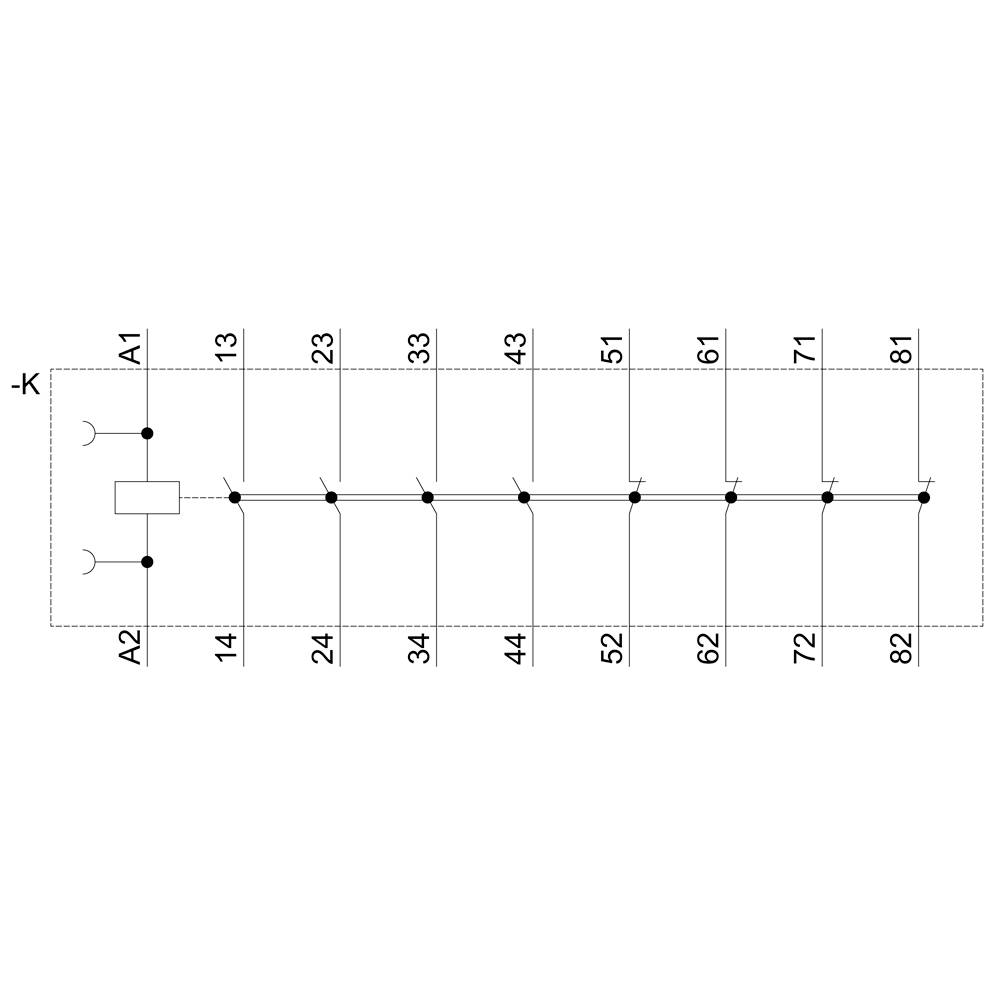

Električna shema s priključki A1 do A2 in 14 do 82. Povezave med priključki prikazane z linijo.

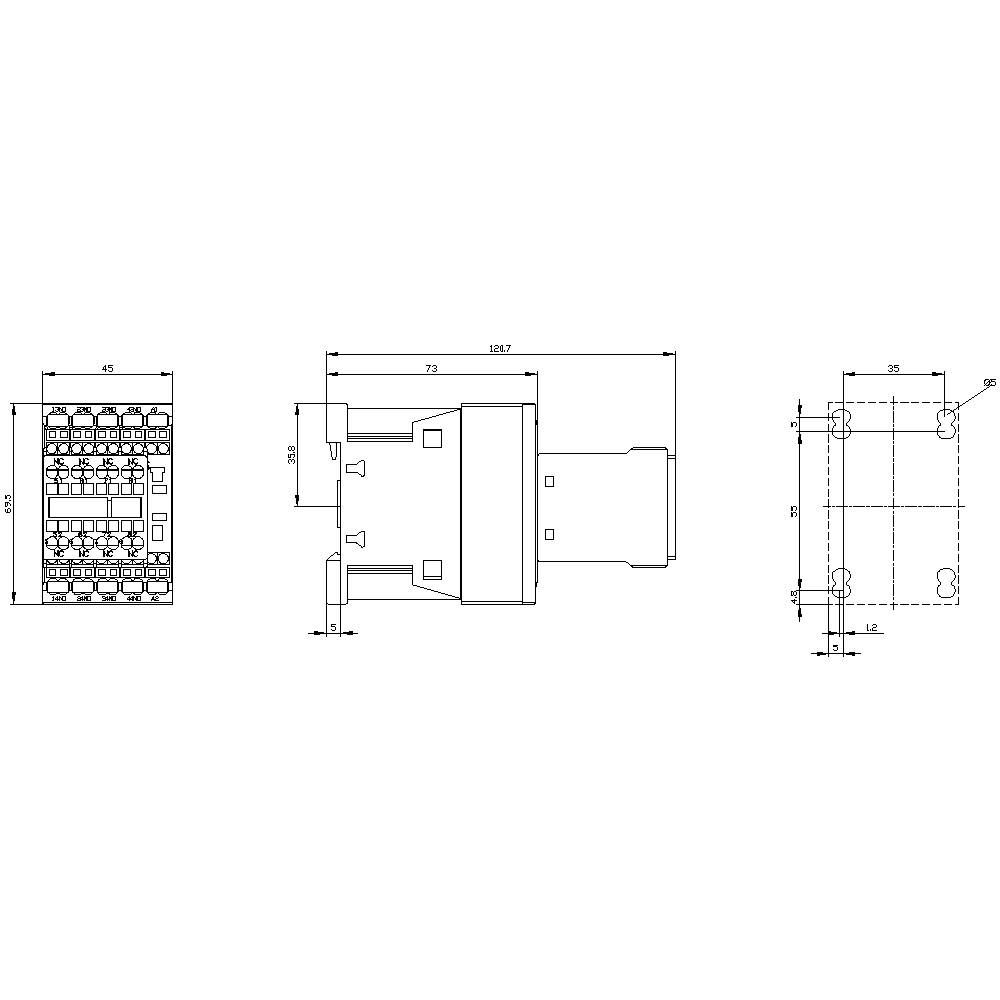

Tehnična risba pravokotnega električnega vtiča z merami in tremi pogledi: sprednja stran, stranska stran in pogled od zgoraj.

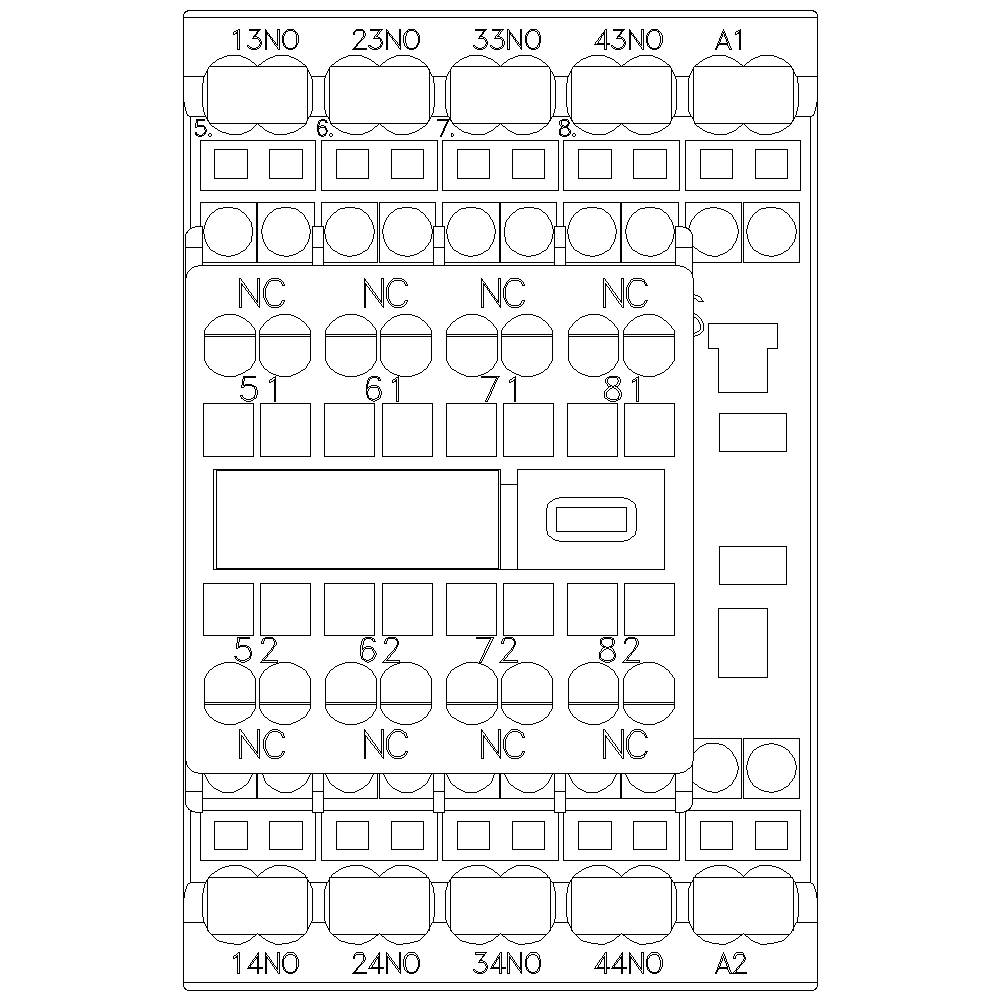

Tehnična risba električnega releja z več priključki, oštevilčenimi od 13NO do 43NO in 14NO do 44NO. Električna shema prikazuje razporeditev kontaktnih točk.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RH2244-2AP00

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Število

kos - zaloga Nemčija

Skupaj (89,99 € / Kos)

89,99 €

z DDV

Samo 9,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC

Vrsta embalaže: Piece

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2244-2AP00

Velikost: S00

Število polov: 4-polni

Vrsta pomožnega kontakta: 4 odpiralo
4 zapiralo

Krmilna napetost (min).: 230 V/AC

Krmilna napetost (maks.): 230 V/AC

Območje krmilne napetosti: 230 - 230 V/AC

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 121 mm

Mere: (Š x V x G) 45 x 70 x 121 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 4

: 4

: 3 A

: 230-230 V

: 230-230 V

: FALSE

: Spring clamp connection

: AC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1704469 Siemens 3RH2244-2AP00 kontaktor rele s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1704469 Siemens 3RH2244-2AP00 kontaktor rele s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Pomožni kontaktor, 4 S + 4 O, AC 230 V, 50/60 Hz, velikost S00, vzmetno obremenjena povezava, pomožna stikalna stikala, za aplikacije SUVA Pomožni kontaktor SIRIUS 3RH2 za preklop krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
