Siemens 3RH2244-2BB40 kontaktor rele s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

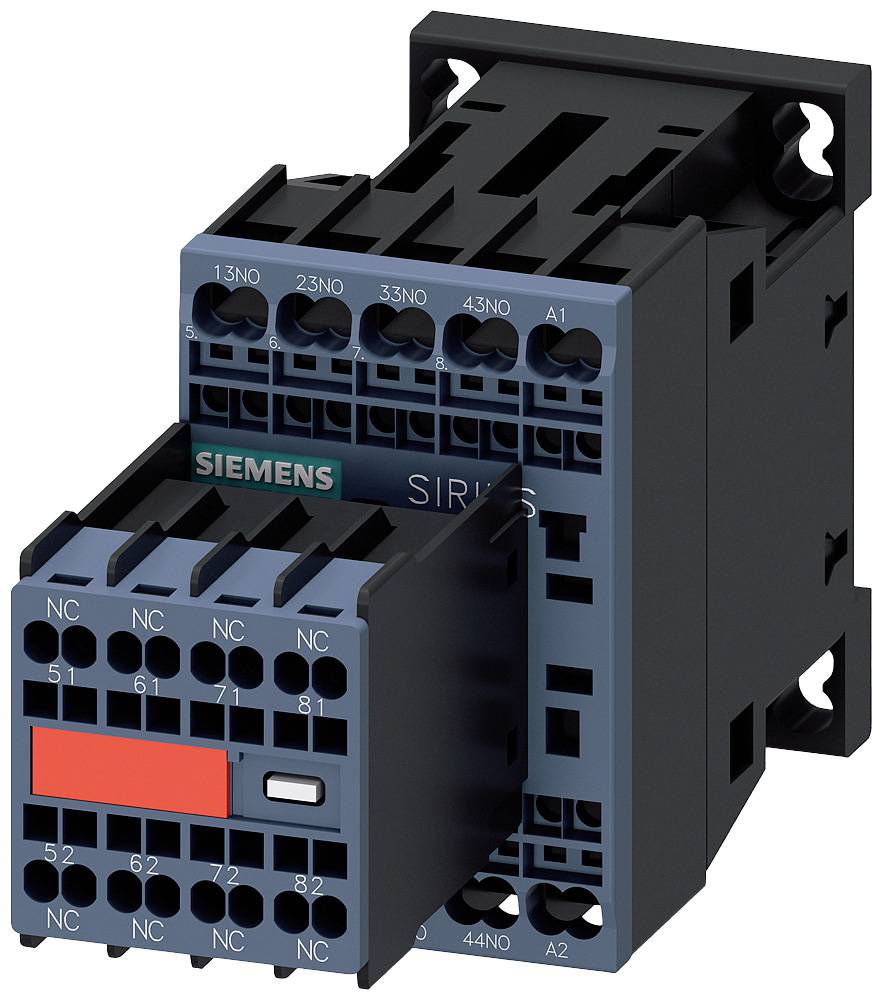

Siemensov modul kontaktorja, električna krmilna naprava za upravljanje motorjev in drugih naprav, z večimi priključnimi sponkami.

Slika je simbolična

Odprt električni razdelilnik z različnimi električnimi komponentami in kabli, organiziranimi v več vrstah.

Pomožni strelec in pomožni strelec za povezovanje na načrtu, vsak s pripadajočimi komponentami, kot so funkcijski moduli, ločilniki obremenitve in adapterji.

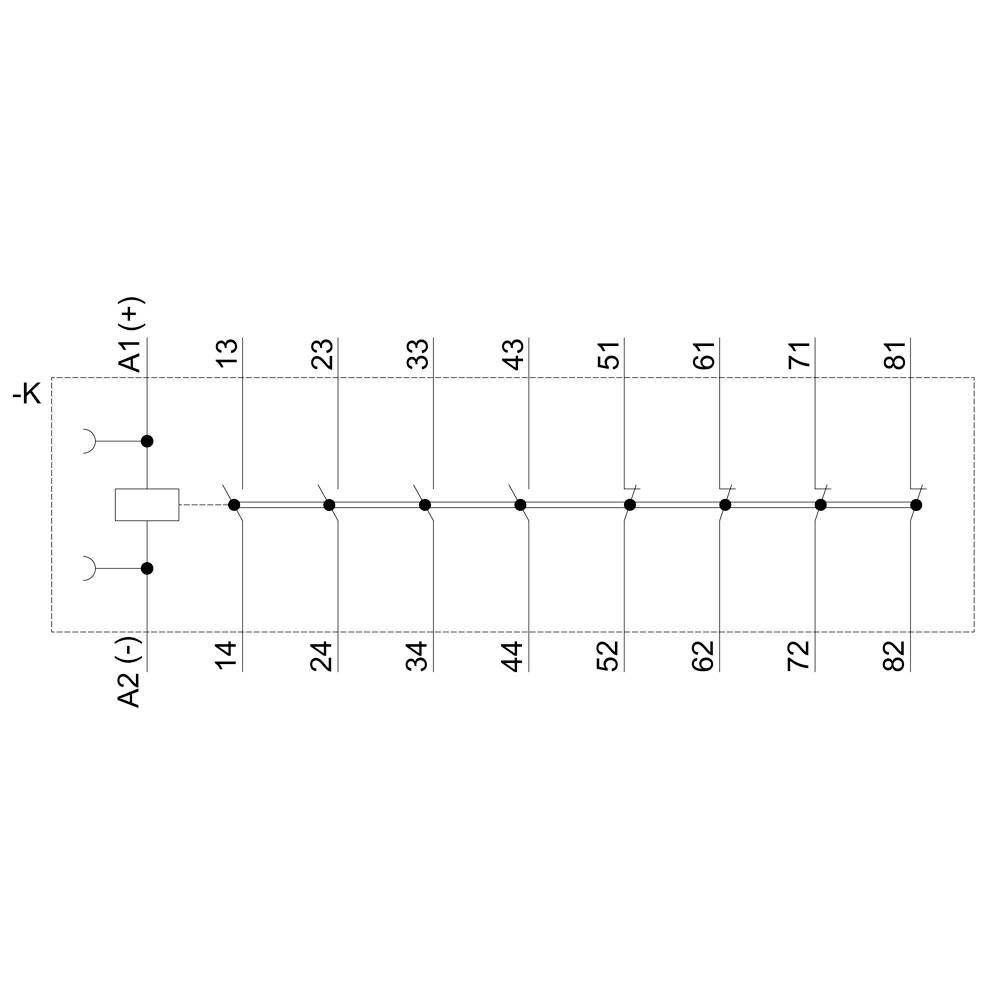

Diagram prikazuje horizontalno črto z devetimi navpičnimi povezavami, ki so oštevilčene od 13 do 81. Vozlišča povezav so od A1(+) do A2(-).'

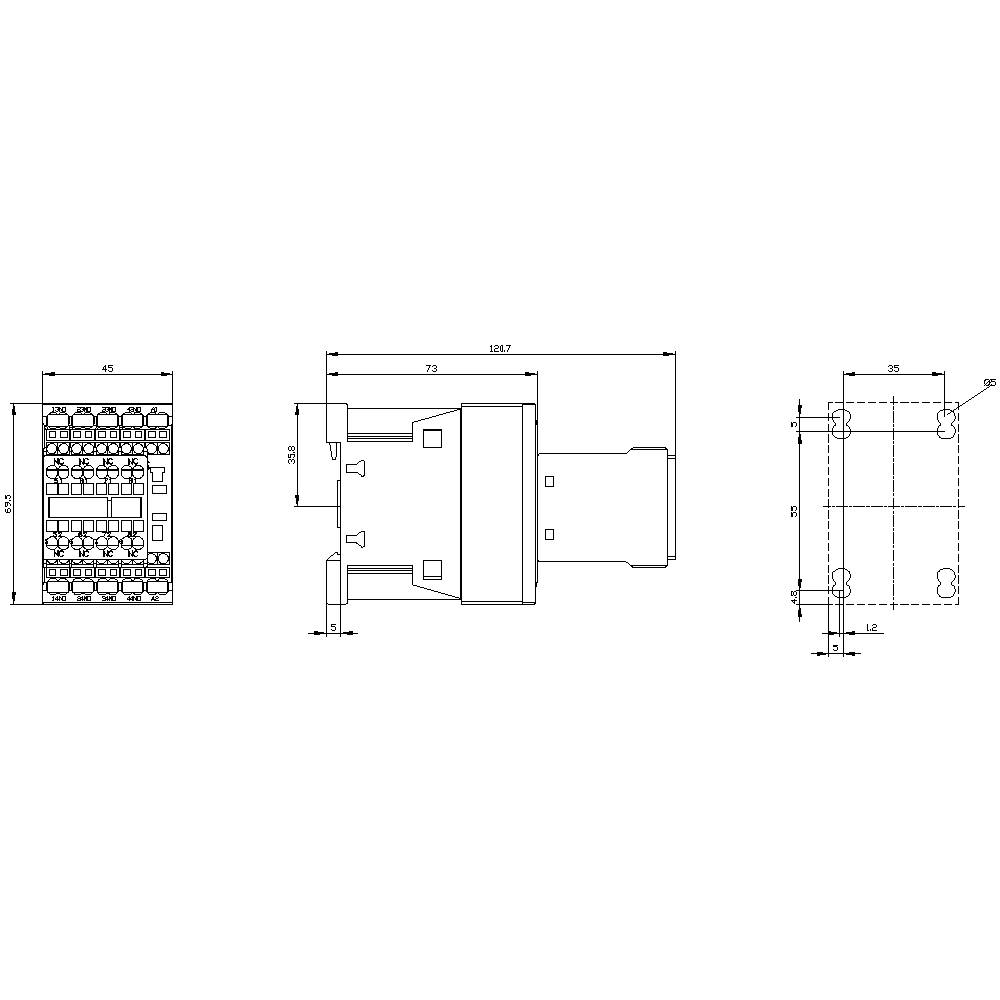

Tehnična risba električnega stikala s sprednjim, stranskim in pogledom od zgoraj, natančne mere in razporeditev priključkov.

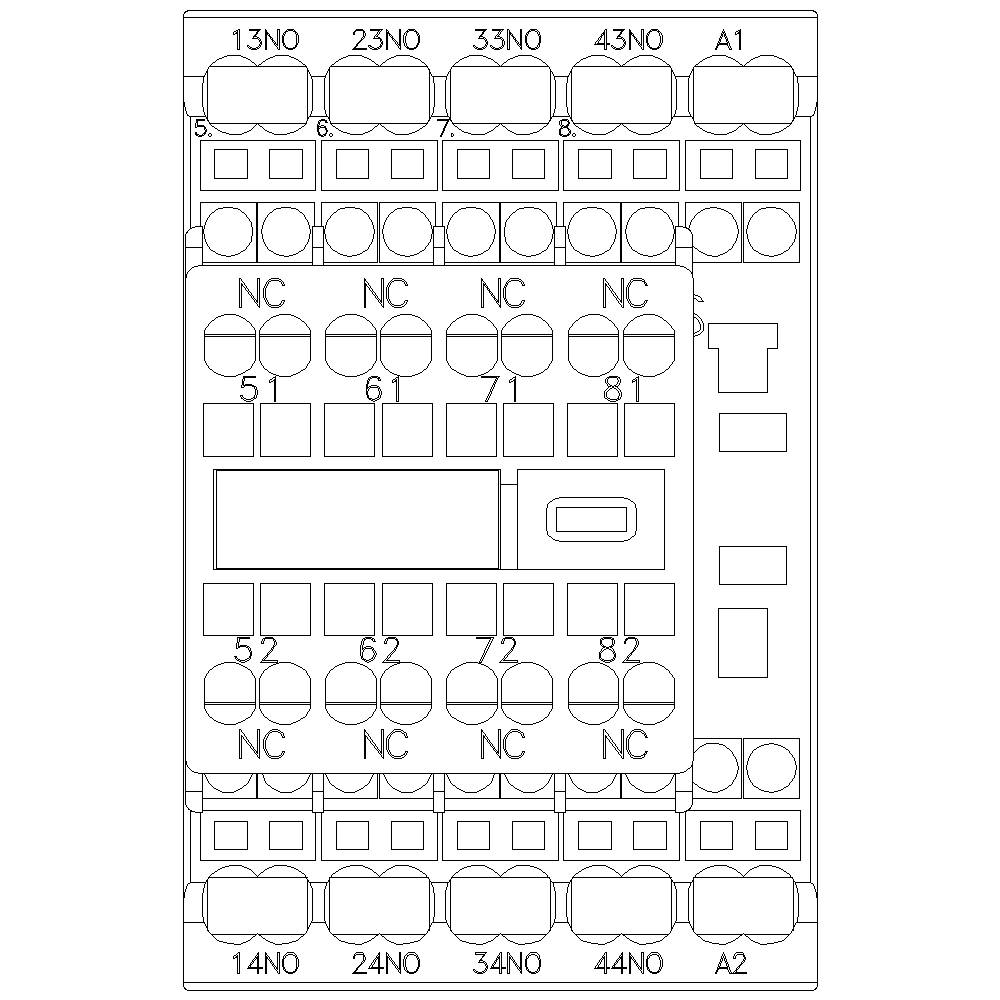

Diagram releja s priključki. Prikazuje konfiguracije kontaktov, oštevilčene sponke ter oznake 'NO' in 'NC'.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RH2244-2BB40

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Število

kos - zaloga Nemčija

Skupaj (69,99 € / Kos)

69,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC

Vrsta embalaže: Piece

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2244-2BB40

Velikost: S00

Število polov: 4-polni

Vrsta pomožnega kontakta: 4 odpiralo
4 zapiralo

Krmilna napetost (maks.): 24 V/DC

Območje krmilne napetosti: 24 V/DC (max)

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 121 mm

Mere: (Š x V x G) 45 x 70 x 121 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 4

: 4

: 3 A

: 24-24 V

: FALSE

: Spring clamp connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742401 Siemens 3RH2244-2BB40 kontaktor rele s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742401 Siemens 3RH2244-2BB40 kontaktor rele s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Pomožni kontaktor, 4 S + 4 O, 24 V DC, velikost S00, vzmetno obremenjena povezava, pomožna stikalna stikala, za aplikacije SUVA Pomožni kontaktor SIRIUS 3RH2 za preklop krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
