Siemens 3RH2344-1AF00 kontaktor rele s pomožnim kontaktom 1 kos

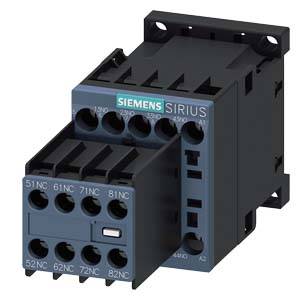

Črn Siemensov kontaktor SIRIUS serije z več priključnimi sponkami.

Slika je simbolična

Odprt električni razdelilnik z različnimi električnimi komponentami in kabli, razporejenimi v vrstah. Vidni so podrobnosti povezave.

Diagram pomožnih in podpornih strelcev. Prikazuje različne komponente, njihovo funkcijo in priključne možnosti s simboli.

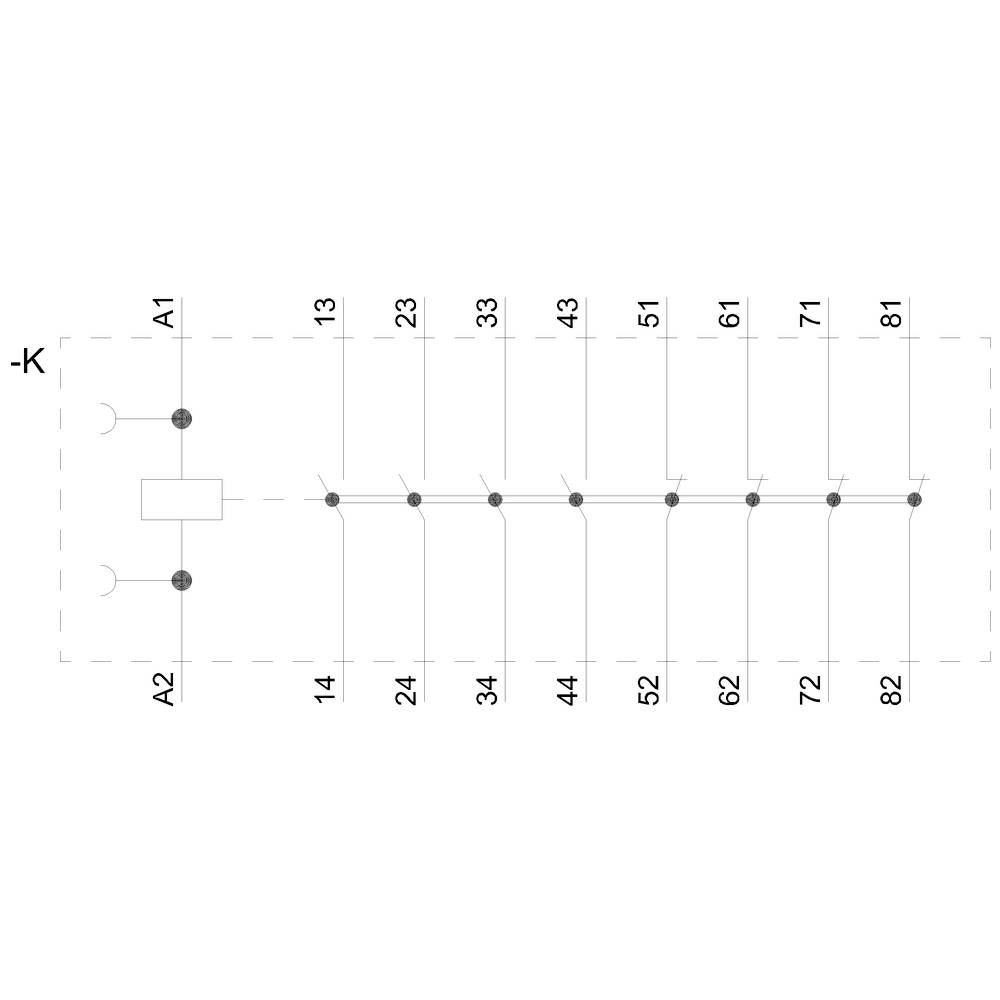

Shematski načrt prikazuje rele z dvema priključkoma A1, A2 in kontakti 13-14, 23-24, 33-34, 43-44, 51-52, 61-62, 71-72, 81-82.

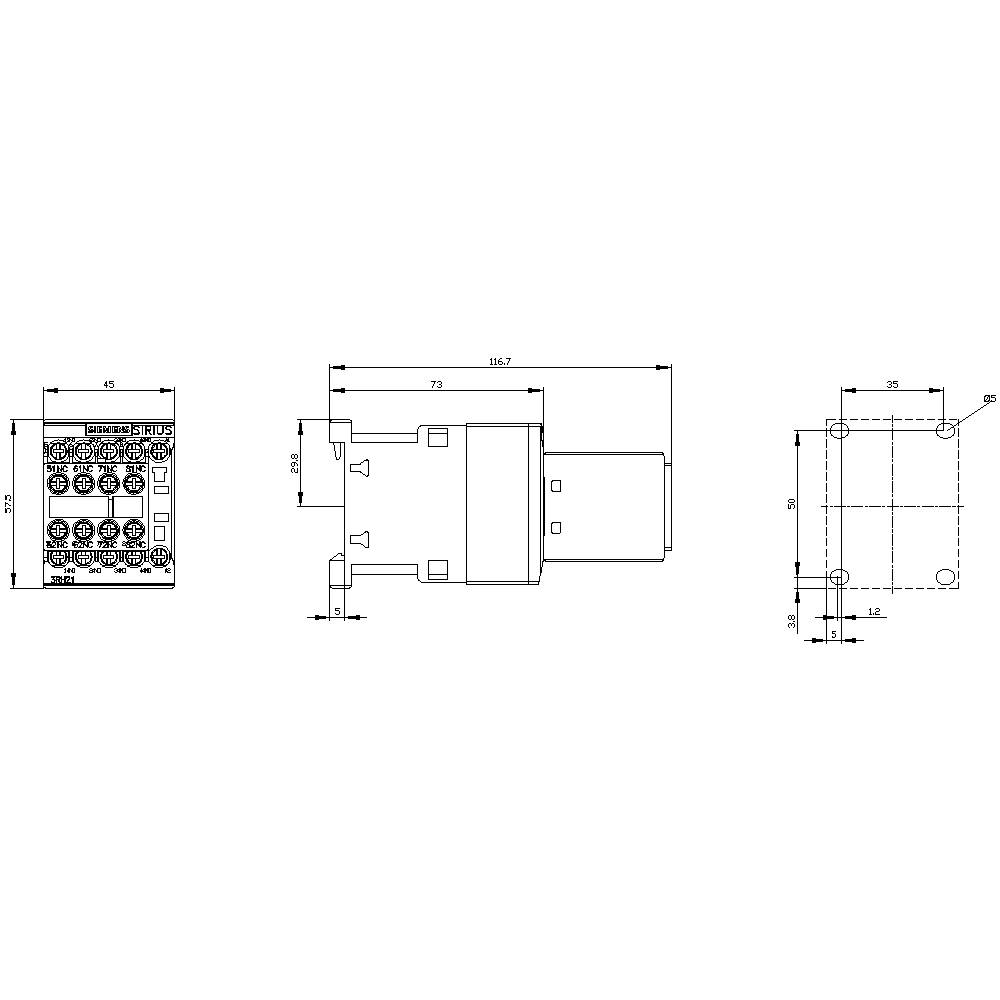

Tehnična risba električnega komponenta s podrobnimi merami in priključki. Prikazana sprednja, stranska in tlorisna perspektiva.

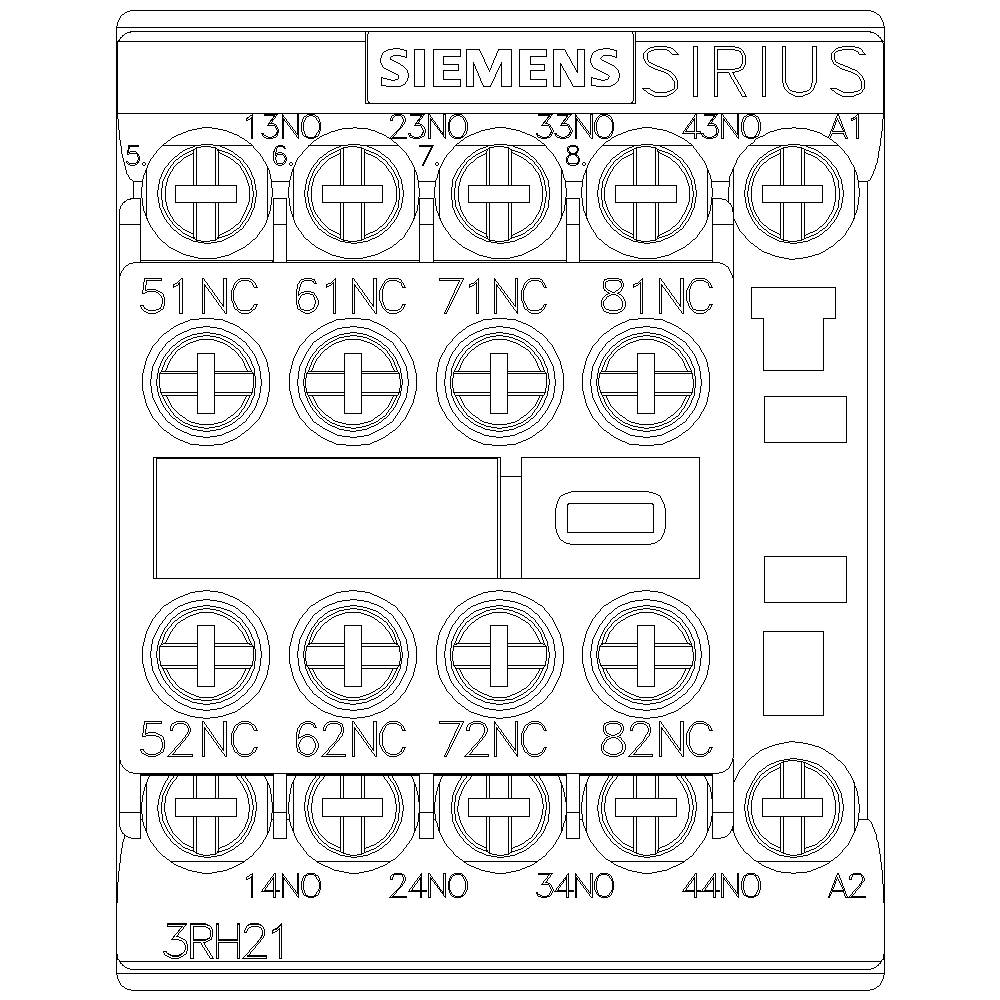

Tehnična risba Siemens SIRIUS 3RH21 stikalnega releja. Prikazuje priključne sponke in oznake kontaktov kot 'NO' in 'NC'.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Priključek

vijačna sponka

Vrsta

3RH2344-1AF00

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (89,99 € / Kos)

89,99 €

z DDV

Samo 9,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2344-1AF00

Velikost: S00

Število polov: 4-polni

Vrsta pomožnega kontakta: 4 odpiralo
4 zapiralo

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačna sponka

Mehanska življenjska doba: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 57.5 mm

Globina: 117 mm

Mere: (Š x V x G) 45 x 57.5 x 117 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 4

: 4

: 3 A

: Screw connection

: AC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742403 Siemens 3RH2344-1AF00 kontaktor rele s pomožnim kontaktom 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742403 Siemens 3RH2344-1AF00 kontaktor rele s pomožnim kontaktom 1 kos

Opis

Pomožni kontaktor, 4 S + 4 O, AC 110 V, 50/60 Hz, velikost S00, vijačni priključek, kontaktni rele releja SIRIUS 3RH2 za pomikanje krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
