Siemens 3RH2422-1AB00 kontaktor rele vtični Primerno za znamko (rele): Siemens Single 1 kos

Slika dveh črnih Siemensovih kontaktorjev iz serije Sirius, nameščenih drug ob drugem. Imata več priključnih sponk.

Slika je simbolična

Odprt električni razdelilnik z več vrstami električnih komponent in kablov, namenjenih krmiljenju in distribuciji.

'Električna shema z različnimi pomožnimi kontaktorji, stičnimi pomožnimi stikali in dodatno opremo; prikazuje povezave in možne konfiguracije.'

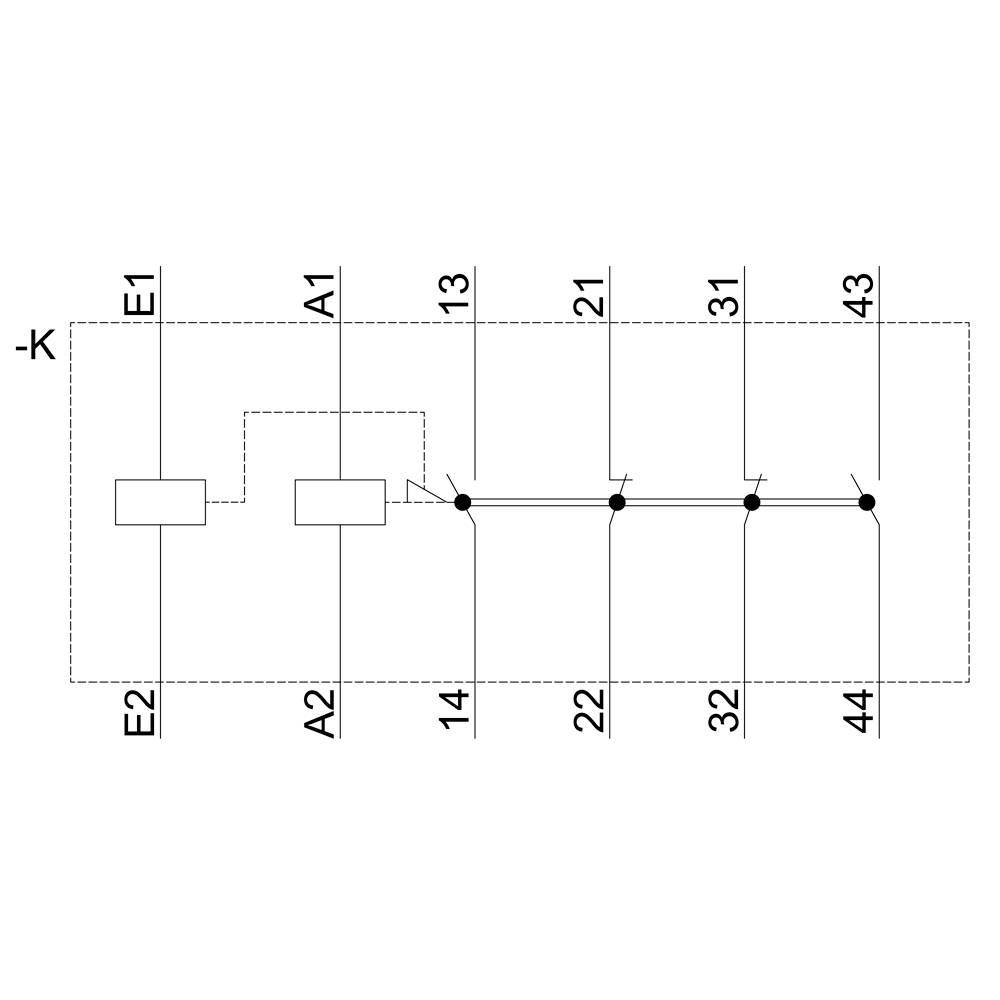

Zaščitna shema: Priključki E1, A1, E2, A2 in kontakti 13, 14, 21, 22, 31, 32, 43, 44 povezani. Prikaz vezalne sheme.

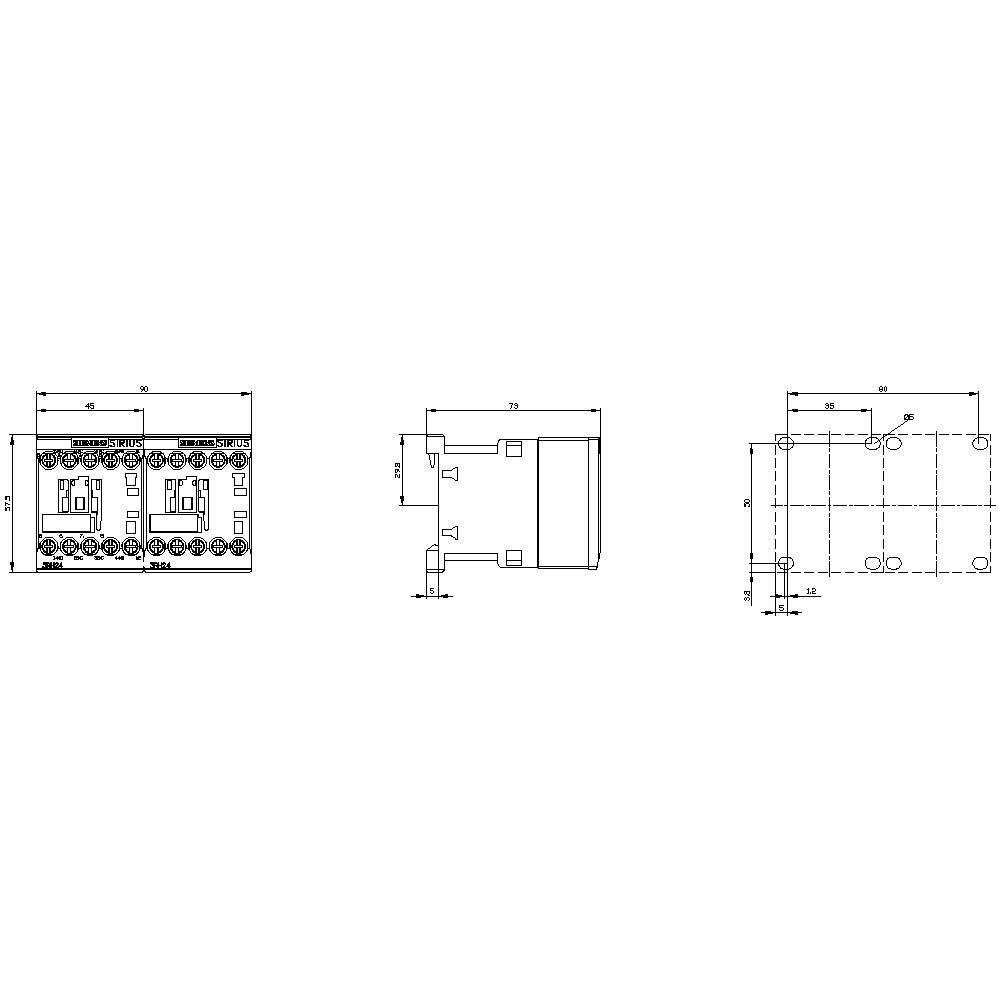

Tehnična risba elektronske komponente s čelnim, stranskim in zgornjim pogledom. Mere in pozicije so natančno navedene.

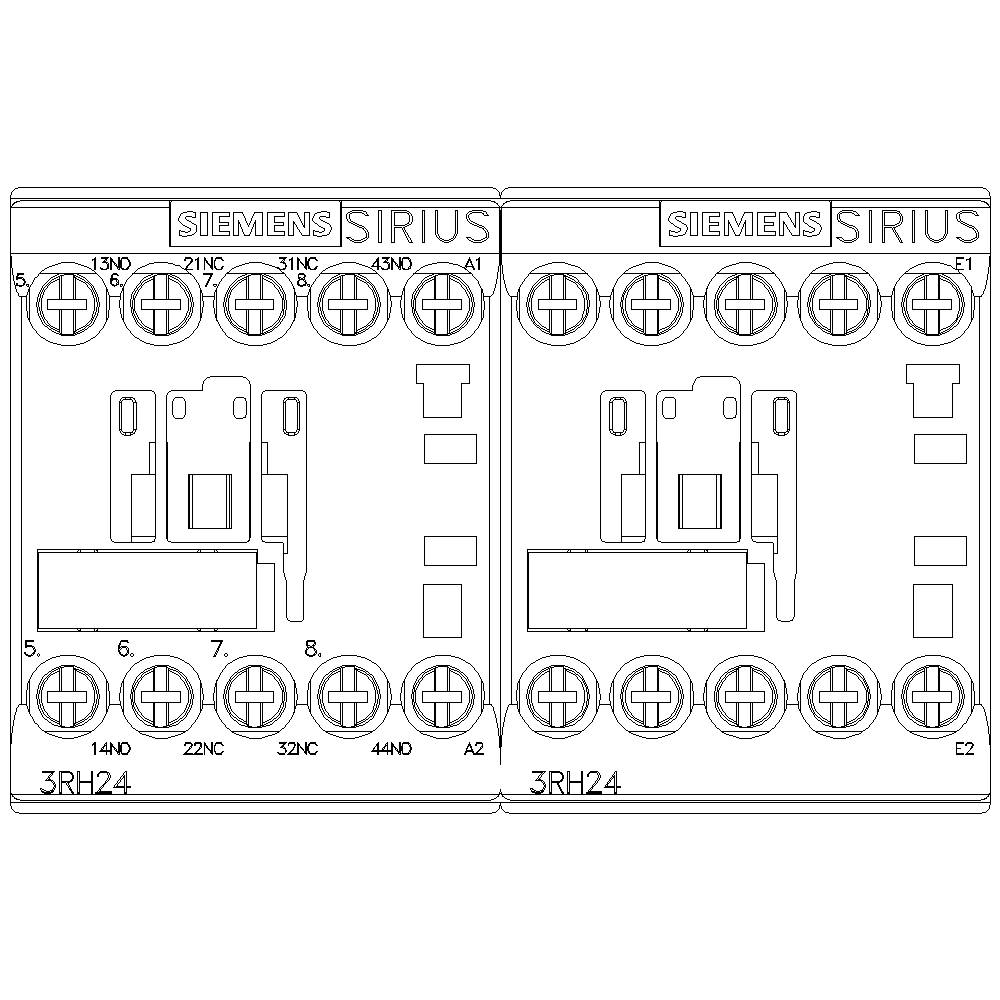

Dve tehnični risbi Siemensovih relejev SIRIUS 3RH24, s priključki zgoraj in spodaj oštevilčenimi.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Priključek

vijačna sponka

Vrsta embalaže

Single

Vrsta

3RH2422-1AB00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (179,99 € / Kos)

179,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC

Vrsta embalaže: Single

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2422-1AB00

Velikost: S00

Število polov: 4-polni

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (min).: 24 V/AC

Krmilna napetost (maks.): 24 V/AC

Območje krmilne napetosti: 24 - 24 V/AC

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: vtični

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačna sponka

Mehanska življenjska doba: 5000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 90 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 90 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: Screw connection

: AC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1704473 Siemens 3RH2422-1AB00 kontaktor rele vtični Primerno za znamko (rele): Siemens Single 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1704473 Siemens 3RH2422-1AB00 kontaktor rele vtični Primerno za znamko (rele): Siemens Single 1 kos

Opis

Pomožni kontaktor, zaklenjen, 2 S + 2 O, 24 V AC, 50/60 Hz, velikost S00, vijačni priključek SIRIUS 3RH2 pomožni kontaktor za preklapljanje krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
