Siemens 3RH2422-1BM40 kontaktor rele Primerno za znamko (rele): Siemens Piece 1 kos

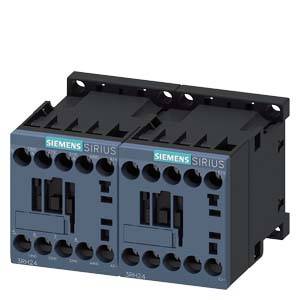

Siv električni kontaktor znamke 'SIEMENS SIRIUS' prikazuje dva identična modula, nameščena drug ob drugem, za krmiljenje električnih tokokrogov.

Slika je simbolična

Odprta električna omara z več vrstami električnih komponent in kablov prikazuje urejeno namestitev.

'Shematski diagram relejev: Funkcionalne enote, 1- do 4-polni priključki, spajkane ploščate vtiče za pomožne in sklopne kontaktorje, LED indikatorji.'

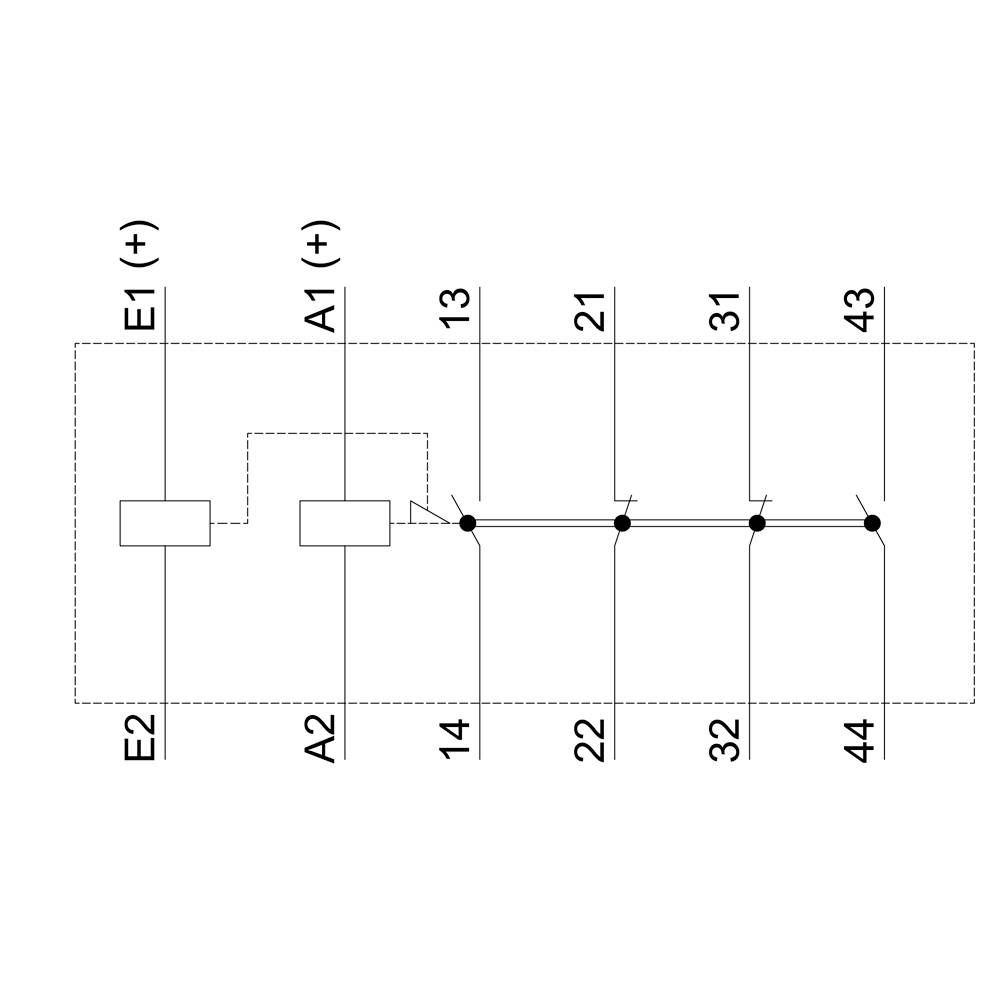

Načrt električne sheme z dvema relisjema (E1, E2) in povezovalno linijo skozi več točk (13, 21, 31, 43).

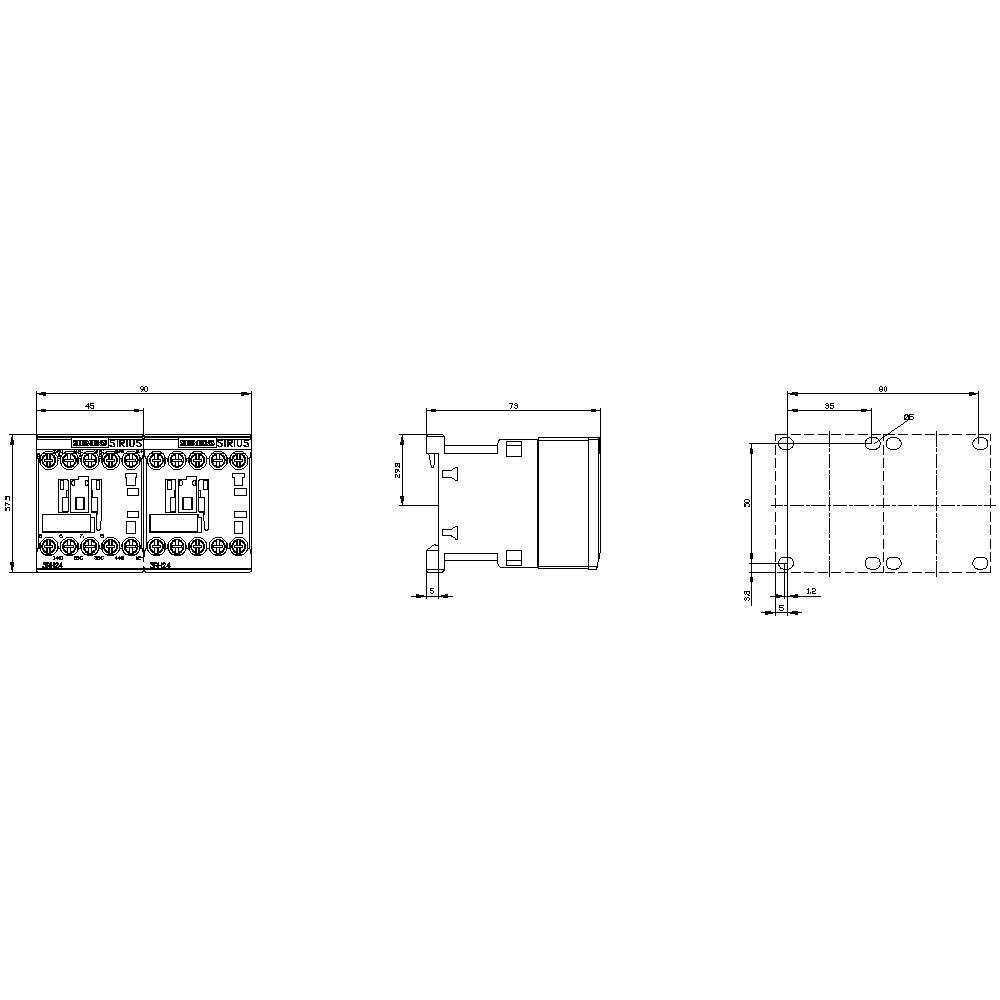

Tehnična risba elektronske komponente s sprednjim, stranskim in pogledom od zgoraj. Prikazane so mere in konstruktivni elementi.

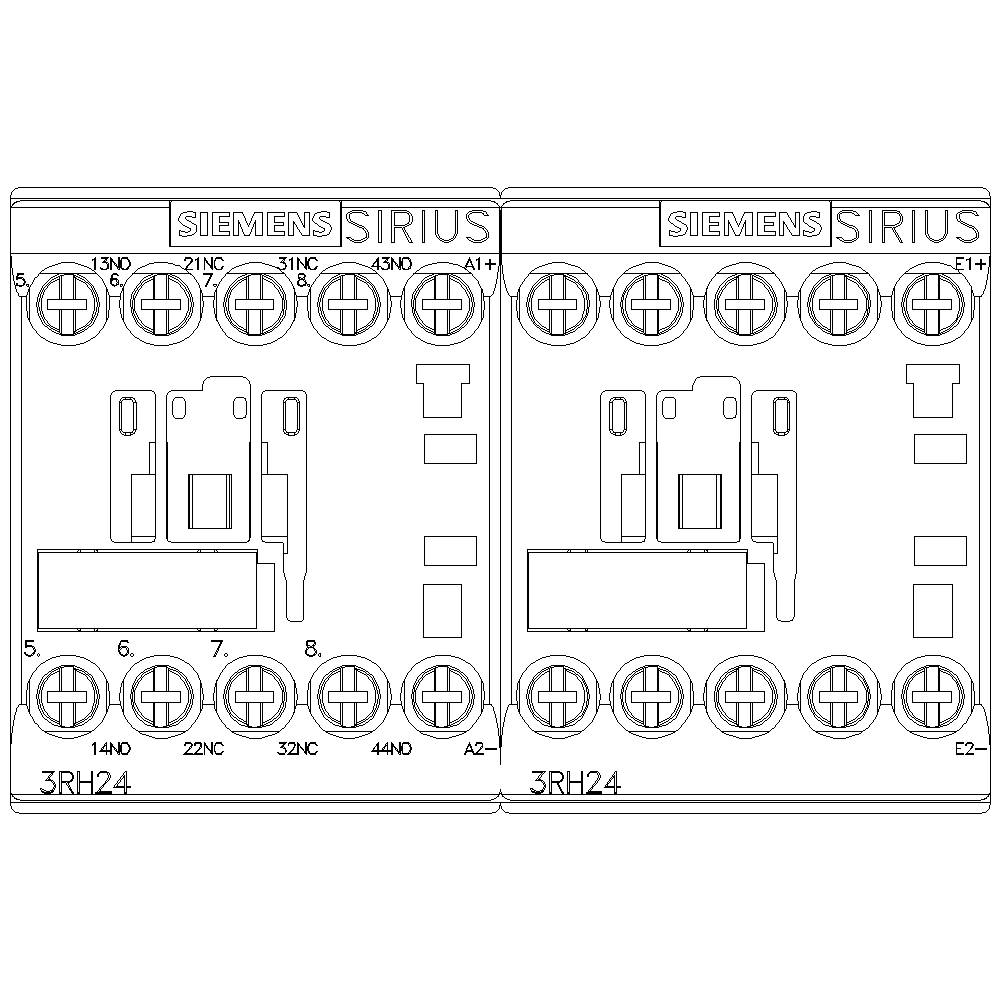

'Risba Siemens 3RH24 relejev z priključnimi točkami in oznakami. Dva identična komponenta prikazana drug ob drugem.'

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Vrsta embalaže

Piece

Vrsta

3RH2422-1BM40

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (144,99 € / Kos)

144,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC

Vrsta embalaže: Piece

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2422-1BM40

Velikost: S00

Število polov: 4-polni

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (maks.): 220 V/DC

Območje krmilne napetosti: 220 V/DC (max)

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Namestitev: zaskočna pritrditev
vijačna pritrditev

Mehanska življenjska doba: 5000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 90 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 90 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: Screw connection

: DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742607 Siemens 3RH2422-1BM40 kontaktor rele Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742607 Siemens 3RH2422-1BM40 kontaktor rele Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Pomožni kontaktor, zaklenjen, 2 S + 2 Ö, DC 220 V, velikost S00, vijačni priključek SIRIUS 3RH2 kontaktorski rele za preklapljanje krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
