Siemens 3RH2911-1BA01 pomožni kontaktni blok 1 odpiralo Primerno za znamko (rele): Siemens Piece 1 kos

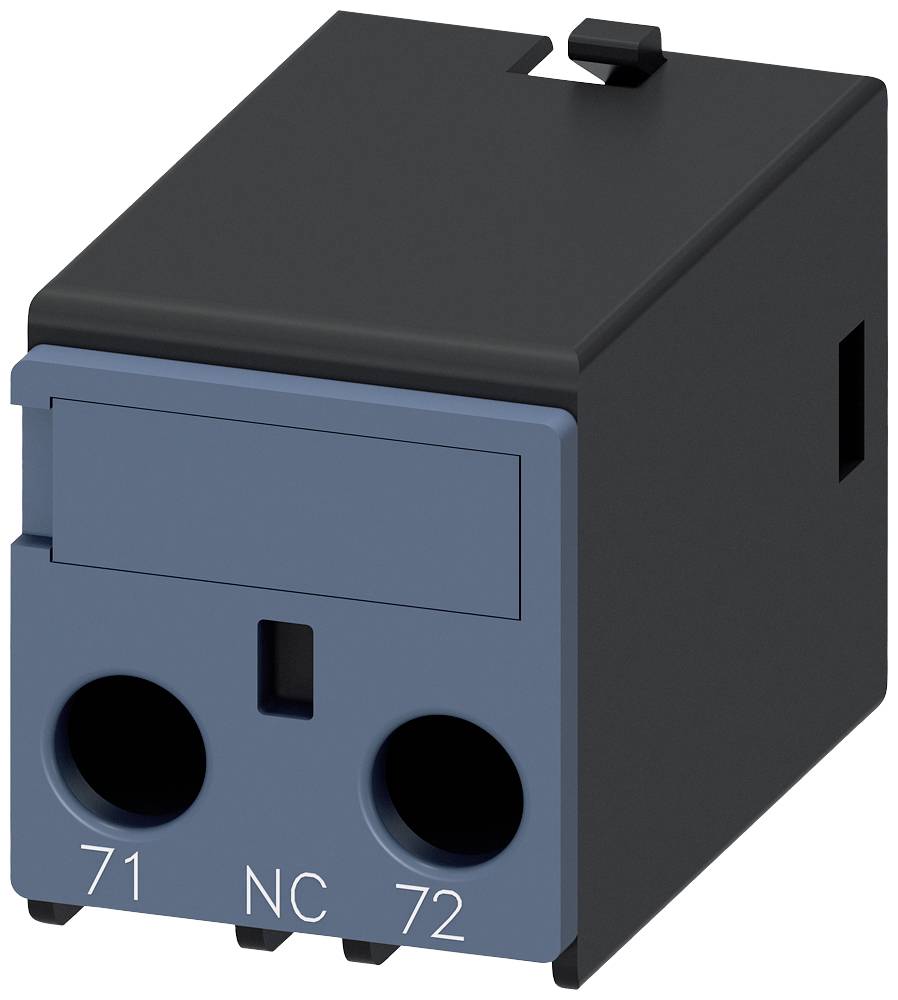

Črni električni modul z dvema modrima priključkoma, označen z '71', 'NC' in '72'.

Slika je simbolična

Sodoben strojni prostor, levo odprt električni razdelilnik z elektronskimi komponentami, desno okno z deževnimi kapljami.

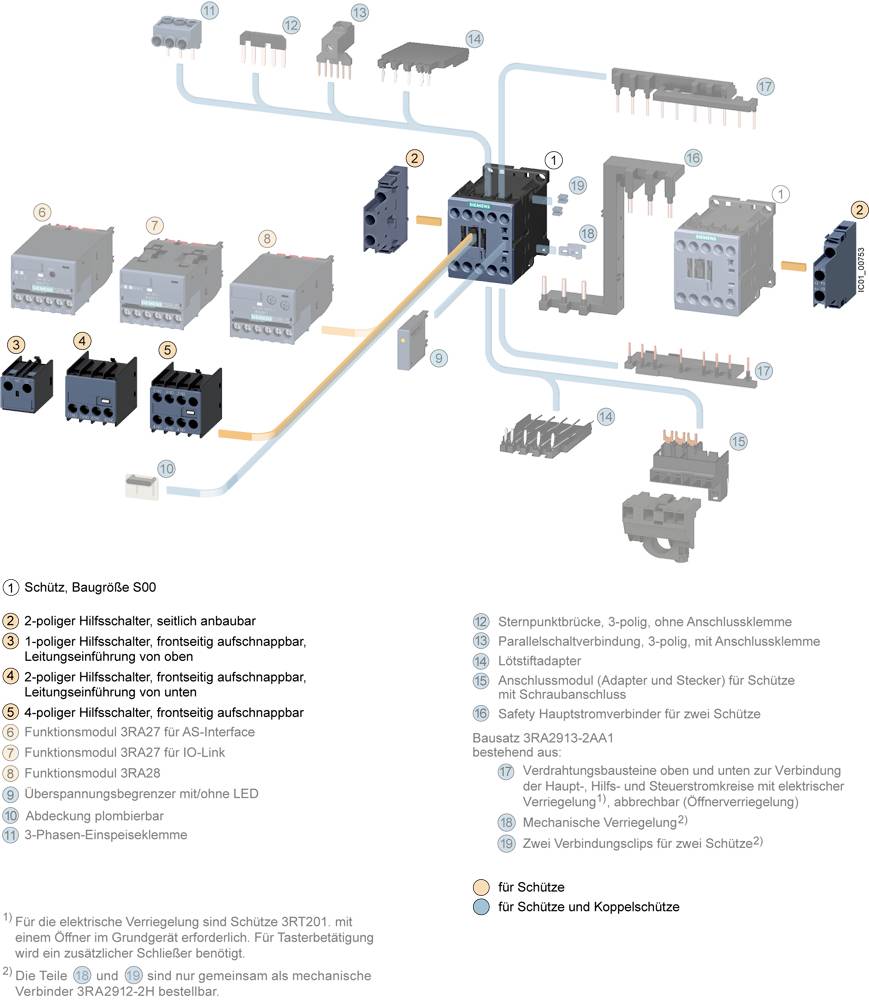

'Diagram komponent stikalnih sklopov, ki prikazuje različne stikalne in priključne module z oznakami in povezovalnimi linijami.'

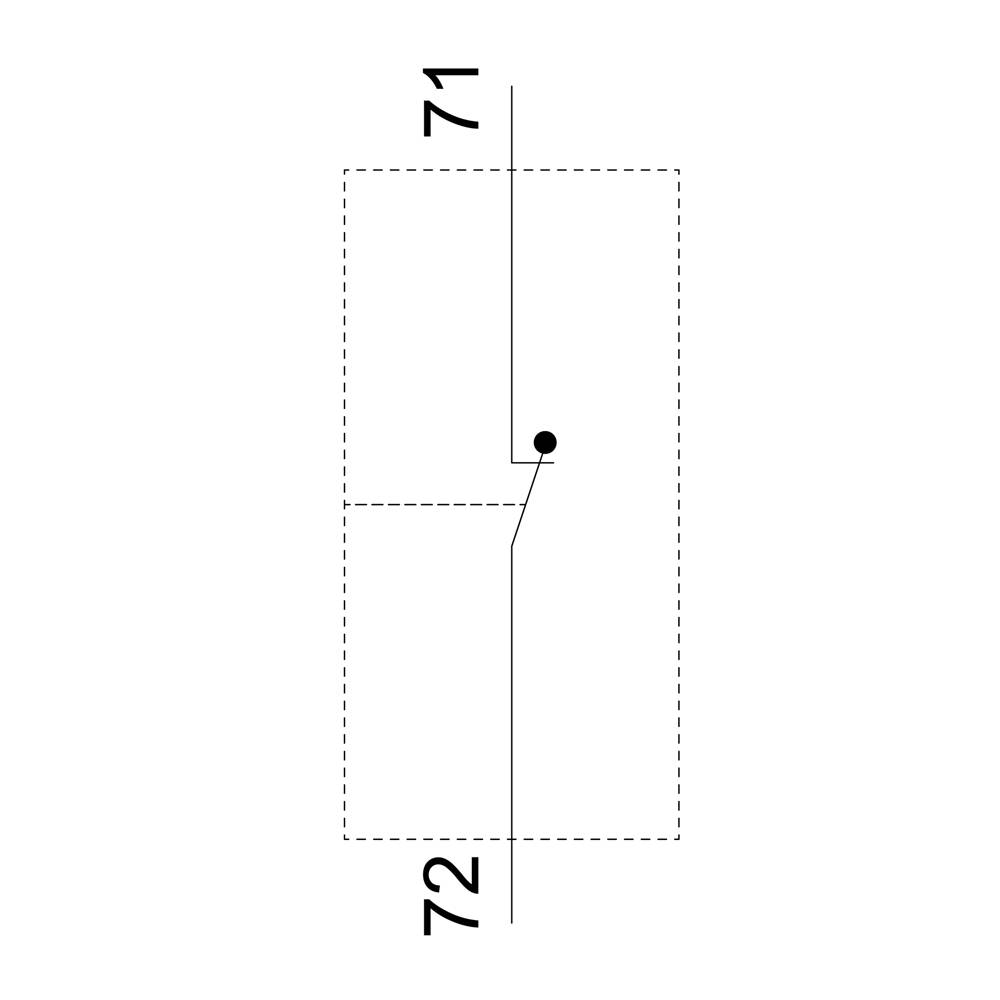

'Stikalo 71' nad 'Stikalom 72' verjetno prikazuje elektrotehniško shemo z stikalno točko na sredini.

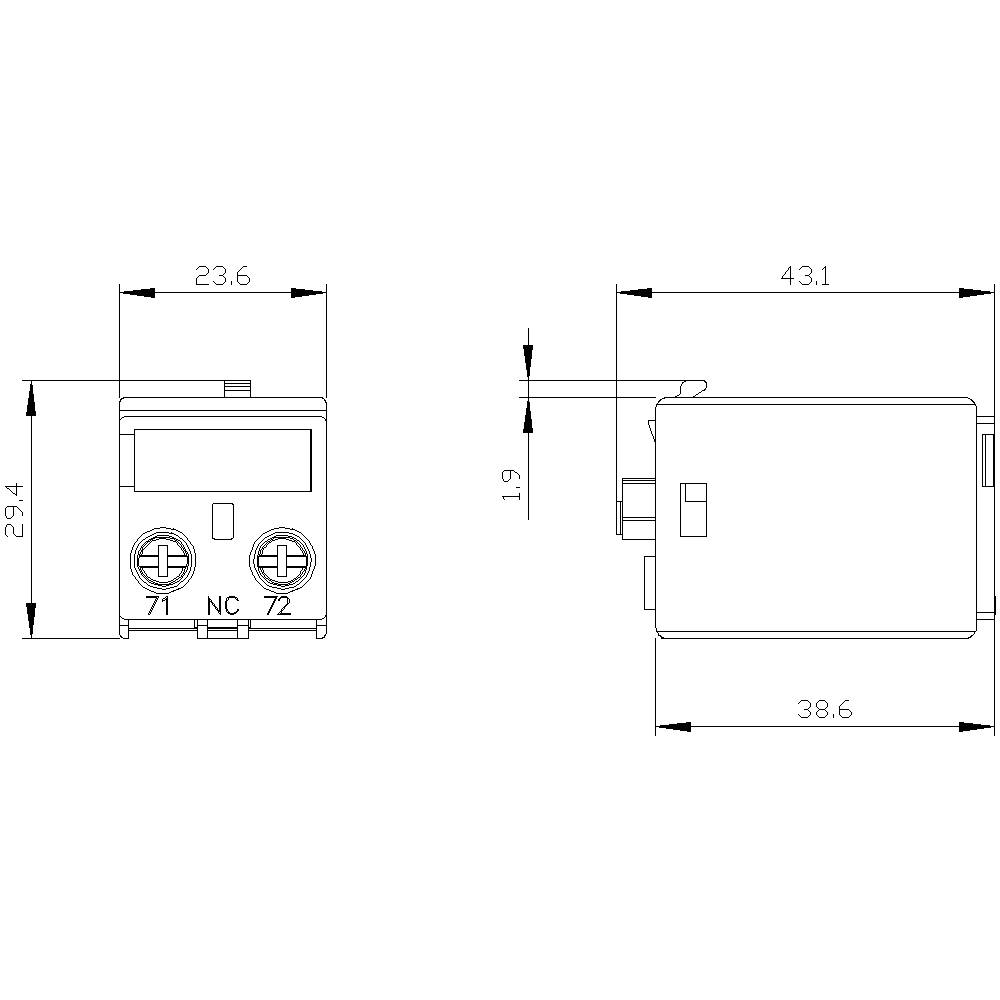

Tehnična risba pravokotne električne naprave s pogledom spredaj levo in pogledom s strani desno. Mere: 23,6 x 29,4 mm (spredaj), 43,1 x 38,6 x 19 mm (s strani).

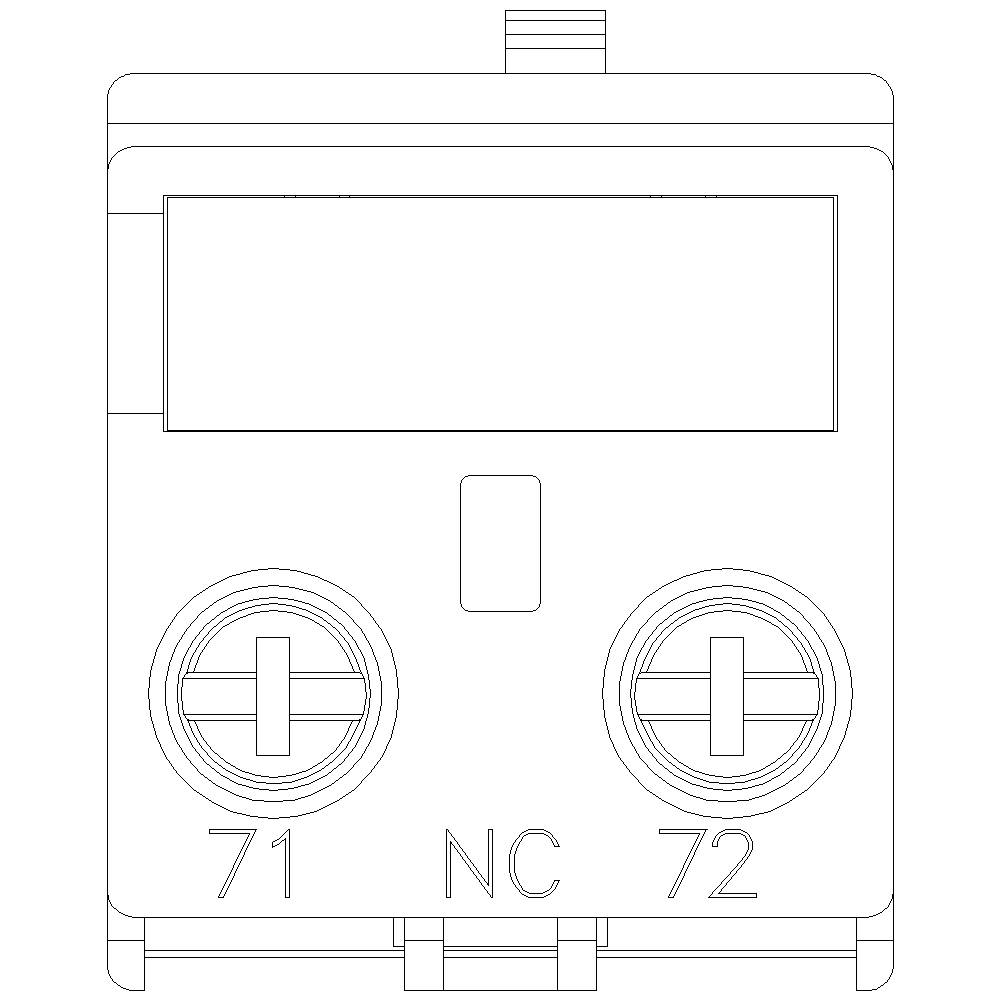

Tehnična risba električnega releja s priključki, označenimi '71', '72' in 'NC', brez dodatnih oznak ali podrobnosti.

1/6

Slika je simbolična

Vrsta izdelka

pomožni kontaktni blok

Priključek

vijačna sponka

Vrsta embalaže

Piece

Vrsta

3RH2911-1BA01

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (12,99 € / Kos)

12,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Velikost: S00, S0, S2, S3

Vrsta embalaže: Piece

Vrsta izdelka: pomožni kontaktni blok

Vrsta: 3RH2911-1BA01

Velikost: S00

Kontakt: 1 odpiralo

Vrsta pomožnega kontakta: 1 odpiralo

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Namestitev: zaskočna pritrditev

Priključek: vijačna sponka

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 23.6 mm

Višina: 27.5 mm

Globina: 38.6 mm

Mere: (Š x V x G) 23.6 x 27.5 x 38.6 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 1

: 0

: 0

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1704646 Siemens 3RH2911-1BA01 pomožni kontaktni blok 1 odpiralo Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1704646 Siemens 3RH2911-1BA01 pomožni kontaktni blok 1 odpiralo Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Pomožni blok stikala, spredaj, 1 O, tokovna pot 1 O, priključek od spodaj, za pomožne in motorne kontaktorje, 3RT2 vijačni priključek, 71/72 pomožno stikalo SIRIUS 3RH29 za razširitev pomožnih kontaktov v krmilnem vezju. Pomožna stikala na sprednji strani 3RH29 se lahko pritrdijo na kontaktorje 3RT2 in kontaktorske rele 3RH2, ne glede na velikost montažnega orodja. Pomožni kontaktni bloki 3RH19 / 3RH29 so na voljo kot sprednje ali stranske variante, z do štirimi normalno odprtimi ali do dvema običajno odprtima, normalno odprtim in običajno zaprtim kontaktom. Pomožna stikala so lahko zasnovana kot pozitivni pogonski kontaktni elementi v pomožnih kontaktorjih 3RH ali kot zrcalni kontakti v kontaktorjih 3RT. Na voljo so z vijačno povezavo in vzmetno povezavo. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
