Siemens 3RH2911-1DA20 pomožni kontaktni blok 4 zapiralo Primerno za znamko (rele): Siemens Piece 1 kos

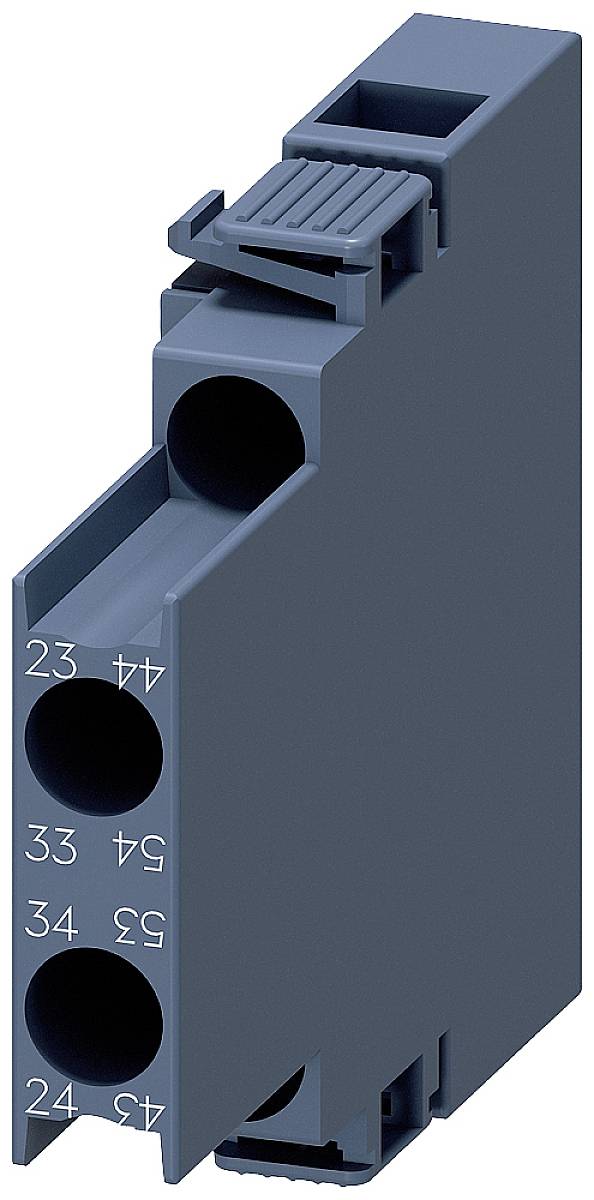

Modra električna komponenta za montažo na DIN letev, s tremi priključki, oštevilčenimi 23-24, 33-34, 43-44.

Slika je simbolična

Odprta električna omarica s kompleksnimi kabli in stikali, poleg nje pa mokro območje okna v tovarni z stroji v ozadju.

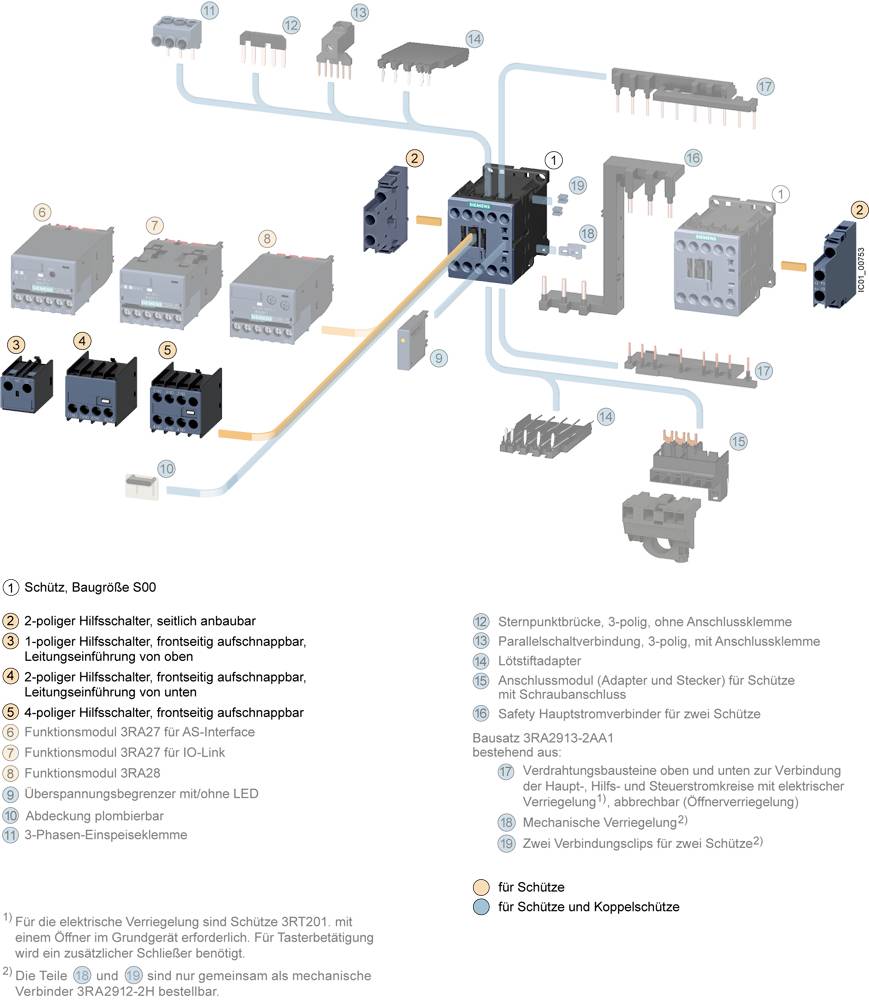

Tehnična risba prikazuje različne električne stikalne naprave in njihove medsebojne povezave. Številke in simboli identificirajo komponente in njihove funkcije.

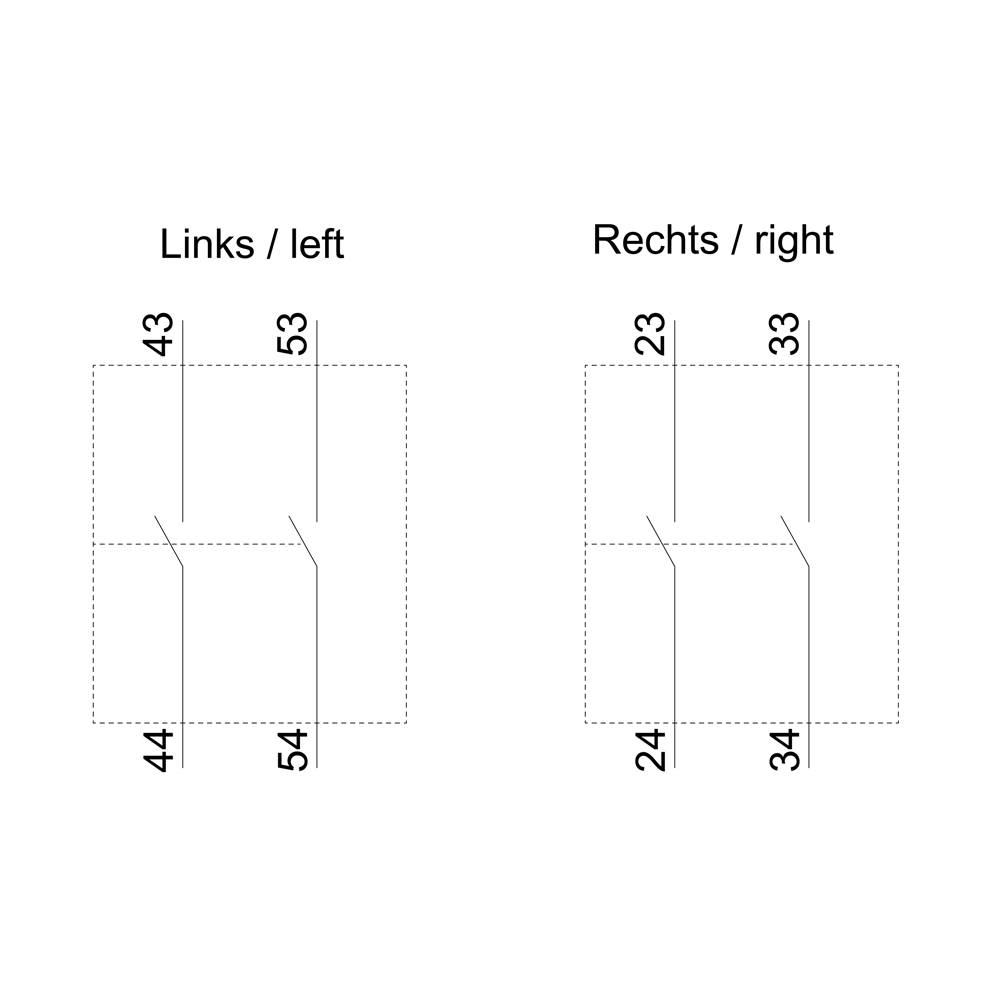

'Levo/levo': Linije 43, 44, 53, 54. 'Desno/desno': Linije 23, 24, 33, 34. Simetrična razporeditev linij.

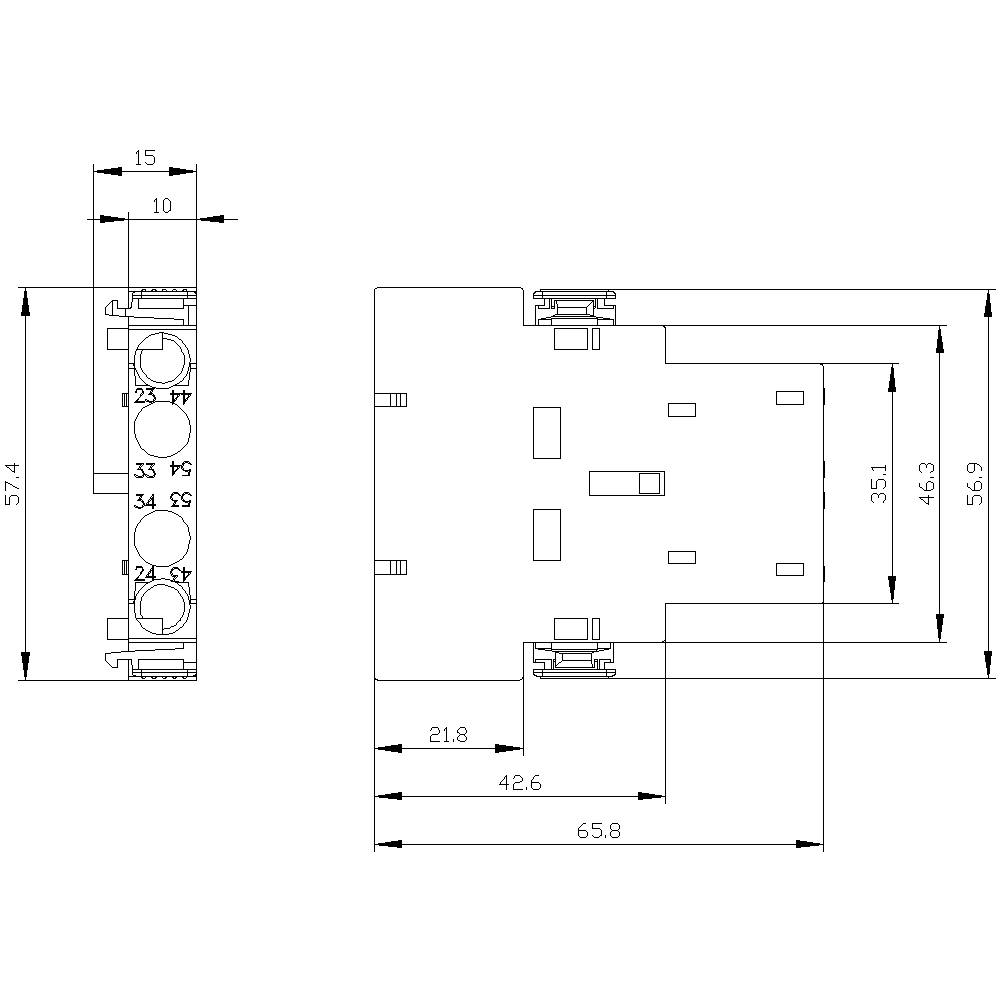

Tehnična risba elektronske naprave z natančnimi merami v milimetrih, pogled od spredaj in s strani, poudarjeni pomembni tehnični detajli.

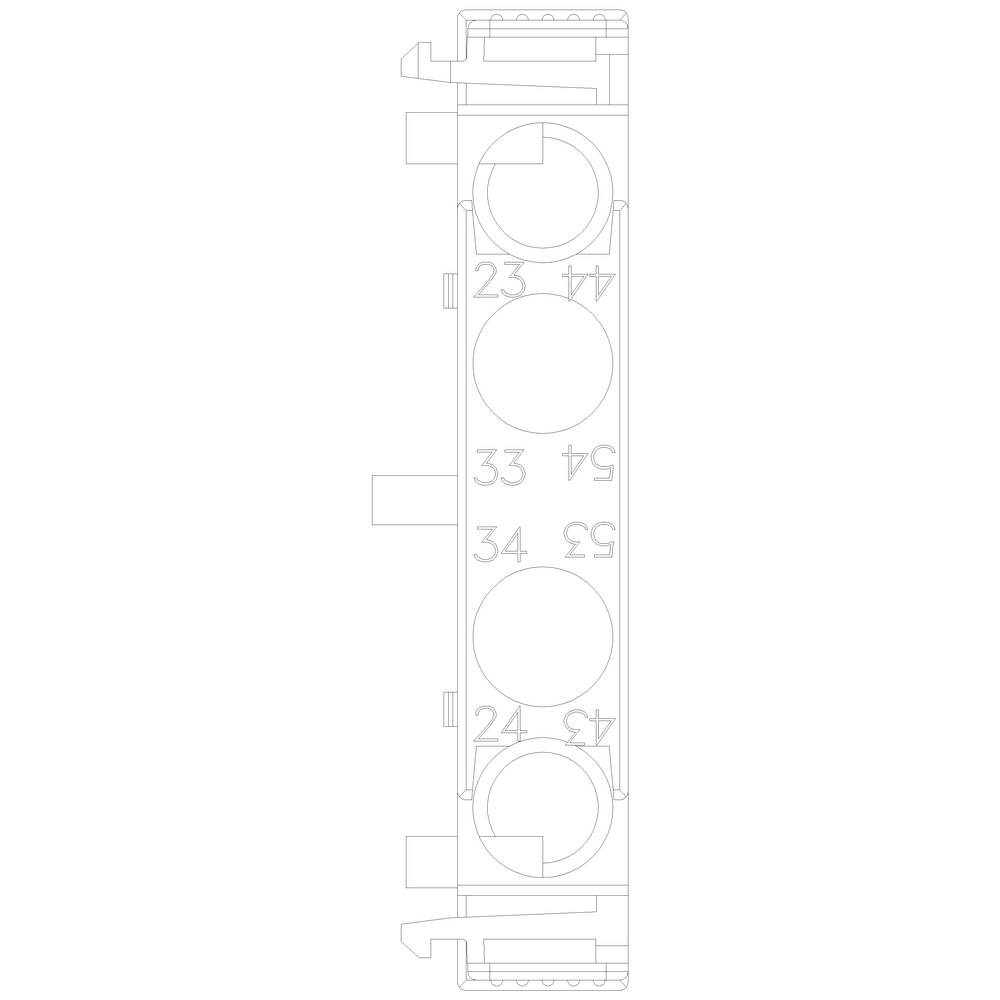

'Delavniška tirnica risba': Vertikalna tehnična skica z numerično kodiranimi oznakami od 23 do 57 v naraščajočem vrstnem redu.

1/6

Slika je simbolična

Vrsta izdelka

pomožni kontaktni blok

Vrsta embalaže

Piece

Vrsta

3RH2911-1DA20

Velikost

S00

Kontakt

4 zapiralo

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (24,99 € / Kos)

24,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta embalaže: Piece

Vrsta izdelka: pomožni kontaktni blok

Vrsta: 3RH2911-1DA20

Velikost: S00

Kontakt: 4 zapiralo

Vrsta pomožnega kontakta: 4 zapiralo

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Namestitev: zaskočna pritrditev

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 10 mm

Višina: 57.4 mm

Globina: 66 mm

Mere: (Š x V x G) 10 x 57.4 x 66 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 0

: 2

: 0

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742614 Siemens 3RH2911-1DA20 pomožni kontaktni blok 4 zapiralo Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742614 Siemens 3RH2911-1DA20 pomožni kontaktni blok 4 zapiralo Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Pomožni kontaktni kontakti, stranski, 2 S Trenutna pot 1 S, 1 S, za kontaktorje motorja, velikost S00, vijačni priključek R: 23/24, 33/34 L: 43/44, 53/54 Pomožno stikalo SIRIUS 3RH29 za razširitev pomožnih kontaktov v krmilnem vezju. Stranski vgrajeni 3RH29 pomožni stikali se lahko montirajo na kontaktorje 3RT2 neodvisno od velikosti montažnega orodja. Pomožni kontaktni bloki 3RH19 / 3RH29 so na voljo kot sprednje ali stranske variante, z do štirimi normalno odprtimi ali do dvema običajno odprtima, normalno odprtim in običajno zaprtim kontaktom. Pomožna stikala so lahko zasnovana kot pozitivni pogonski kontaktni elementi v pomožnih kontaktorjih 3RH ali kot zrcalni kontakti v kontaktorjih 3RT. Na voljo so z vijačno povezavo in vzmetno povezavo. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
