Siemens 3RH2911-2DA02 pomožno stikalo s pomožnim kontaktom Primerno za znamko (rele): Siemens Single 1 kos

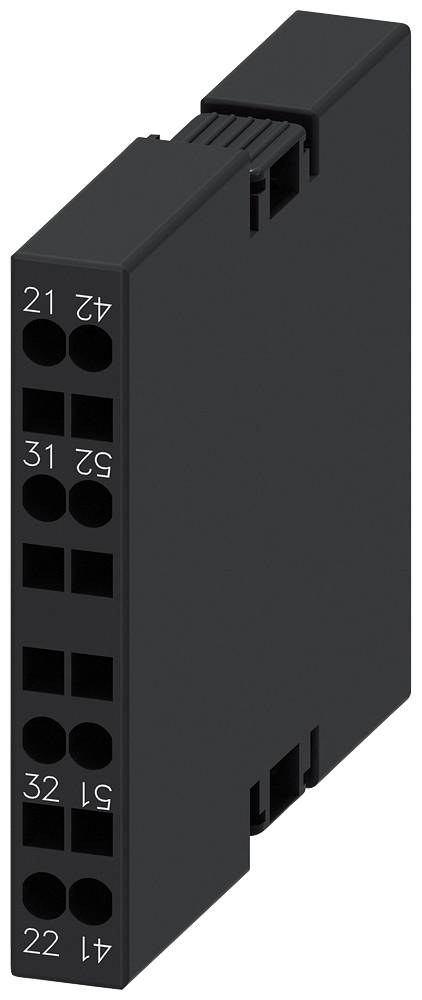

Elektronski modul z več številčenimi priključki v dveh vrstah, prikazan v poševnem pogledu. Zgornja stran zaprta.

Slika je simbolična

Električna omara z elektronskimi komponentami na levi in velika industrijska stroj za mokrim dežnim oknom na desni.

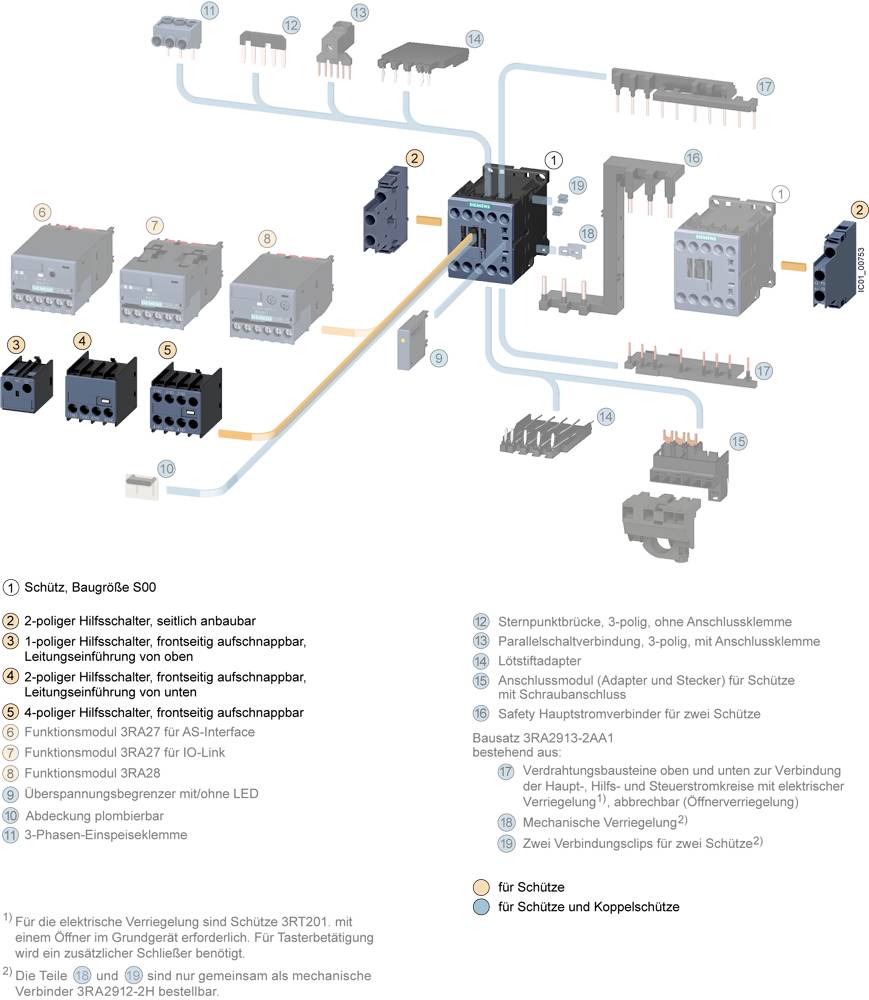

Prikaz strelcev in njihove opreme, vključno z pomožnimi stikali in povezovalnimi elementi. Vsak element je oštevilčen in poimenovan.

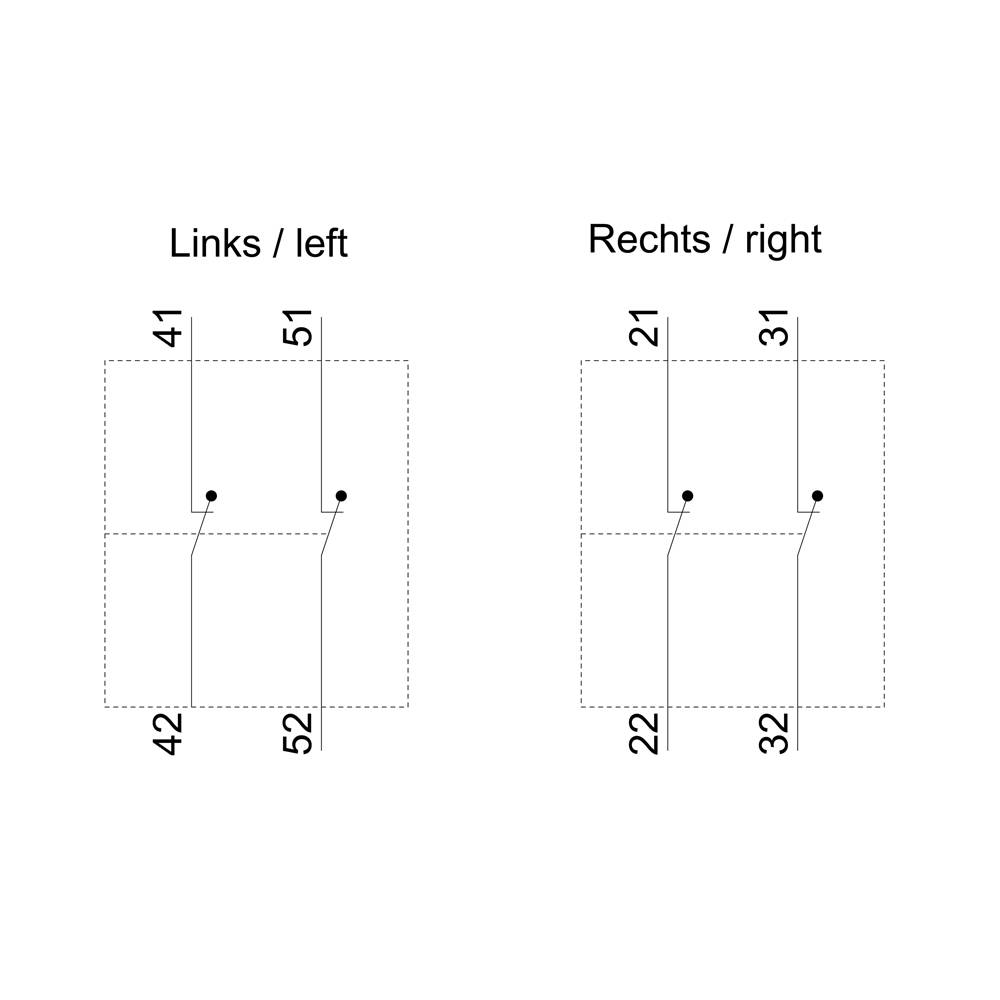

'Diagram prikazuje dva pravokotna električna načrta. Levo: 41 do 42, 51 do 52. Desno: 21 do 22, 31 do 32. Prikaz povezav.'

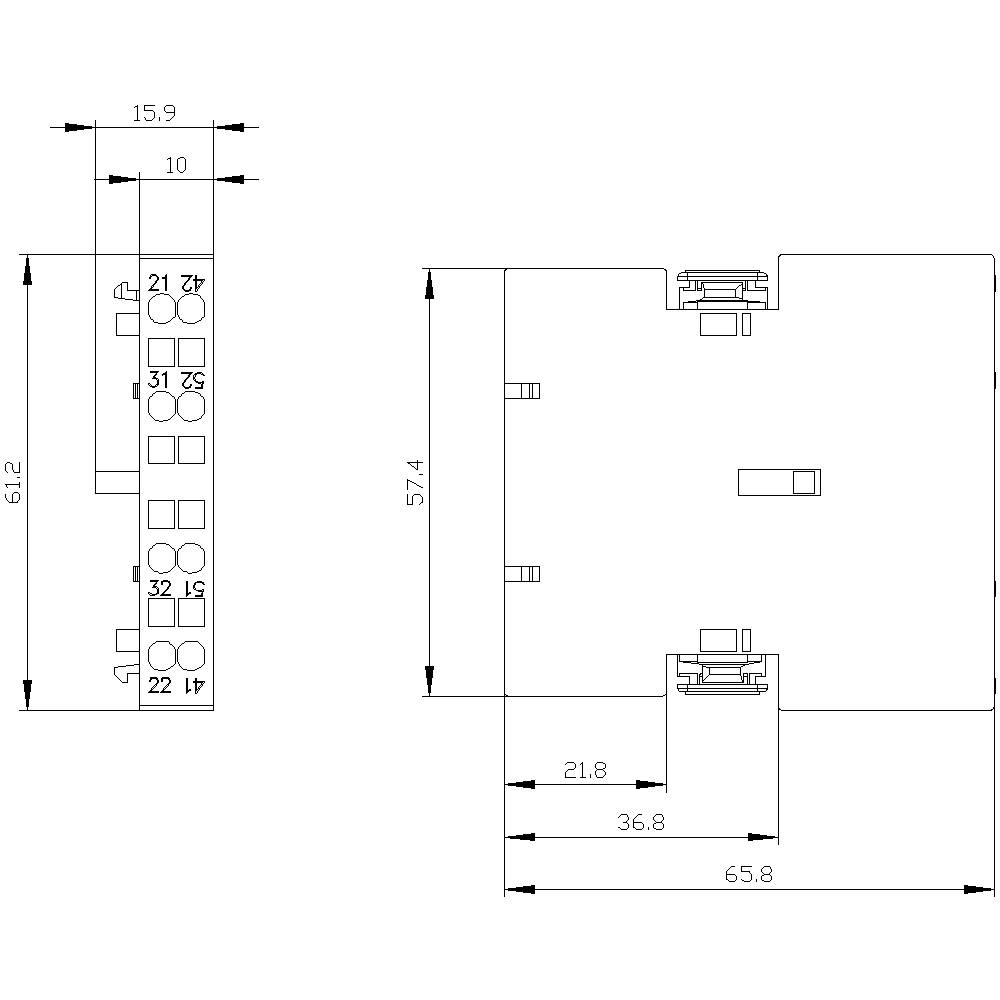

Tehnična risba električnega komponenta z merami: 15,9 x 61,2 mm; visok 57,4 mm. Razvidni so različni električni priključki.

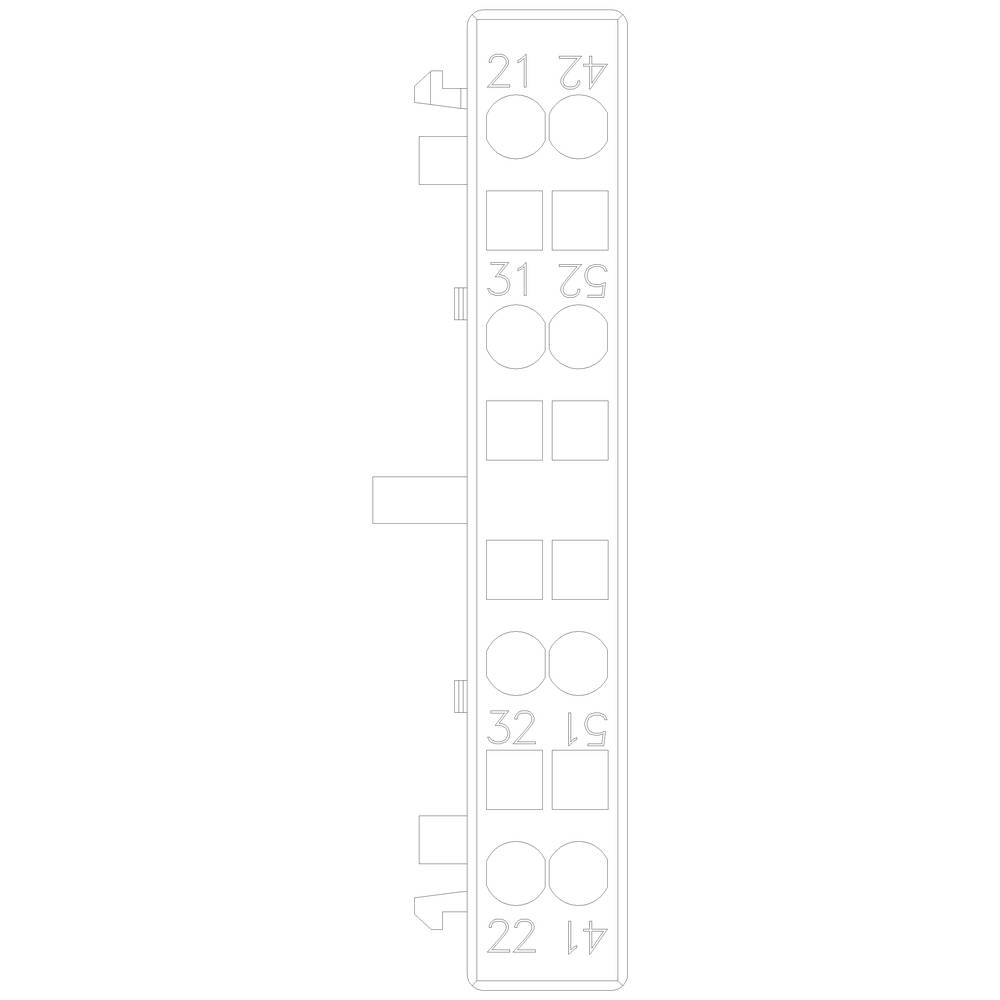

Tehnična shema razdelilne vtičnice s številčenimi vtičnicami: 21, 22, 31, 32, 41, 42, 51, 52.

1/6

Slika je simbolična

Vrsta izdelka

pomožno stikalo

Priključek

vzmetna sponka

Vrsta embalaže

Single

Vrsta

3RH2911-2DA02

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (22,99 € / Kos)

22,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta embalaže: Single

Vrsta izdelka: pomožno stikalo

Vrsta: 3RH2911-2DA02

Velikost: S00

Vrsta pomožnega kontakta: 2 odpiralo

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev

Priključek: vzmetna sponka

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 10 mm

Višina: 64.8 mm

Globina: 66 mm

Mere: (Š x V x G) 10 x 64.8 x 66 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 2

: 0

: 0

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1699245 Siemens 3RH2911-2DA02 pomožno stikalo s pomožnim kontaktom Primerno za znamko (rele): Siemens Single 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1699245 Siemens 3RH2911-2DA02 pomožno stikalo s pomožnim kontaktom Primerno za znamko (rele): Siemens Single 1 kos

Opis

Pomožno stikalo na strani, 2NC, tokovna pot 1NC, 1NC, za kontaktorje motorja, BGR. S00, vzmetni priključek, R: 21/22, 31/32 L: 41/42, 51/52 Pomožno stikalo SIRIUS 3RH29 za razširitev pomožnih kontaktov v krmilnem vezju. Stranski vgrajeni 3RH29 pomožni stikali se lahko montirajo na kontaktorje 3RT2 neodvisno od velikosti montažnega orodja. Pomožni kontaktni bloki 3RH19 / 3RH29 so na voljo kot sprednje ali stranske variante, z do štirimi normalno odprtimi ali do dvema običajno odprtima, normalno odprtim in običajno zaprtim kontaktom. Pomožna stikala so lahko zasnovana kot pozitivni pogonski kontaktni elementi v pomožnih kontaktorjih 3RH ali kot zrcalni kontakti v kontaktorjih 3RT. Na voljo so z vijačno povezavo in vzmetno povezavo. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
