Siemens 3RH2911-2DE11 pomožno stikalo trenutno preklapljanje 1 menjalo Primerno za znamko (rele): Siemens Piece 1 kos

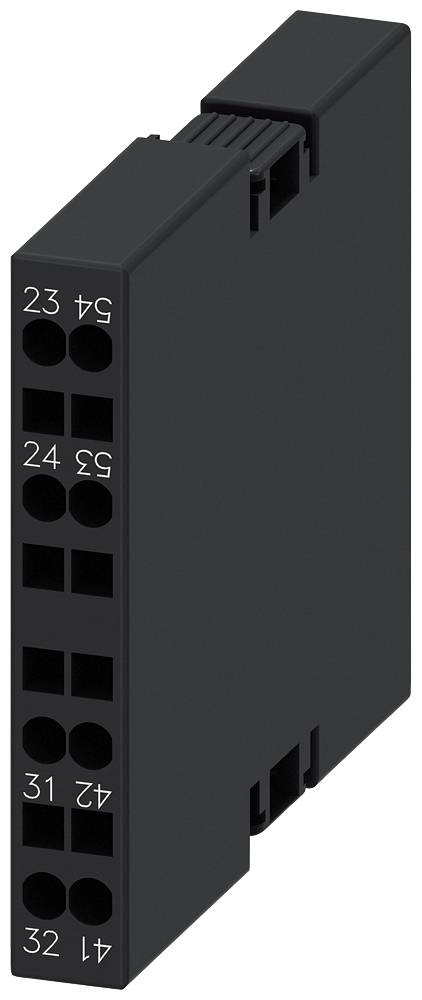

Črni električni modul s priključki in oštevilčenimi priključnimi sponkami na sprednji strani.

Slika je simbolična

Električna omarica z odprtimi vrati prikazuje zapleteno elektroniko in kabelske povezave. Zunaj mokro okno z zamegljeno pokrajino v ozadju.

Navodila za ožičenje kontaktorjev in pomožnih stikal. Prikazano: položaji večpolnih pomožnih stikal, njihove funkcije in električni tokokrogi.

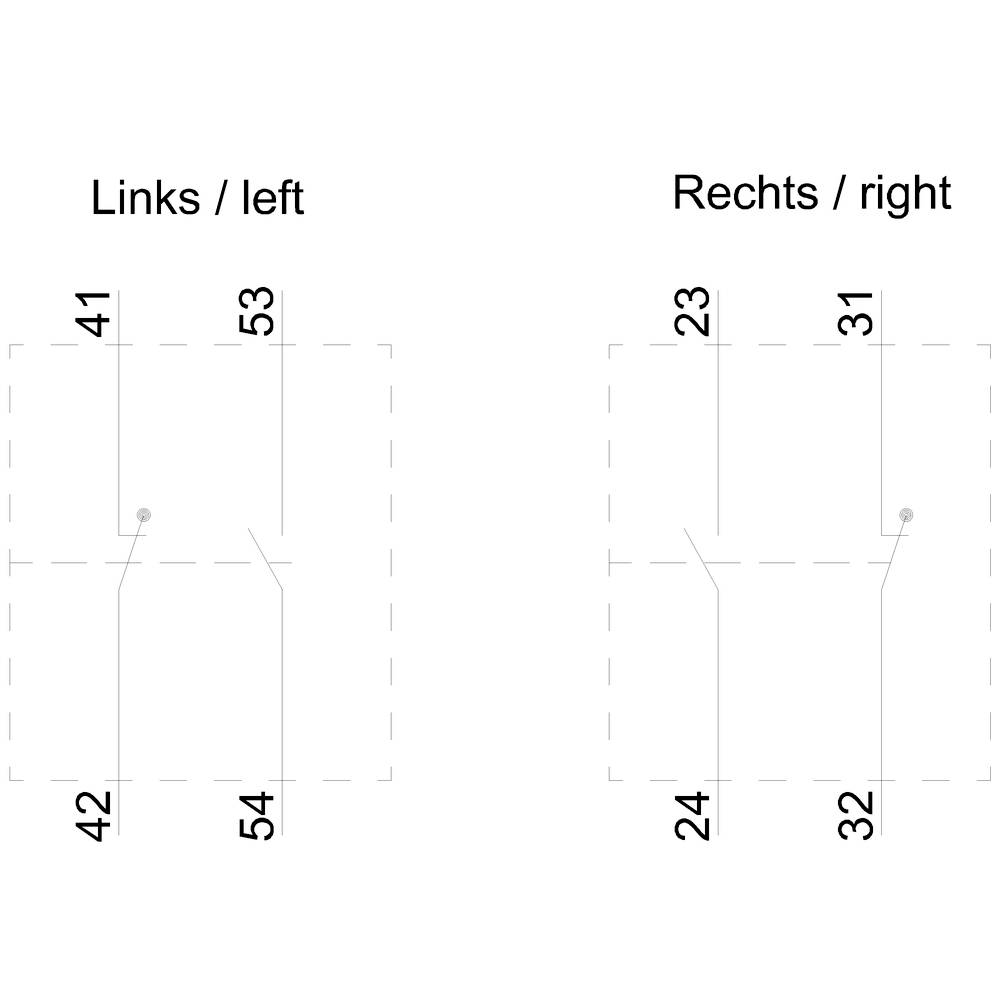

'Levo / levo' in 'Desno / desno' prikazujeta diagrama z vertikalnimi in horizontalnimi črtami. Številke: Levo 41, 42, 53, 54; Desno 23, 24, 31, 32.

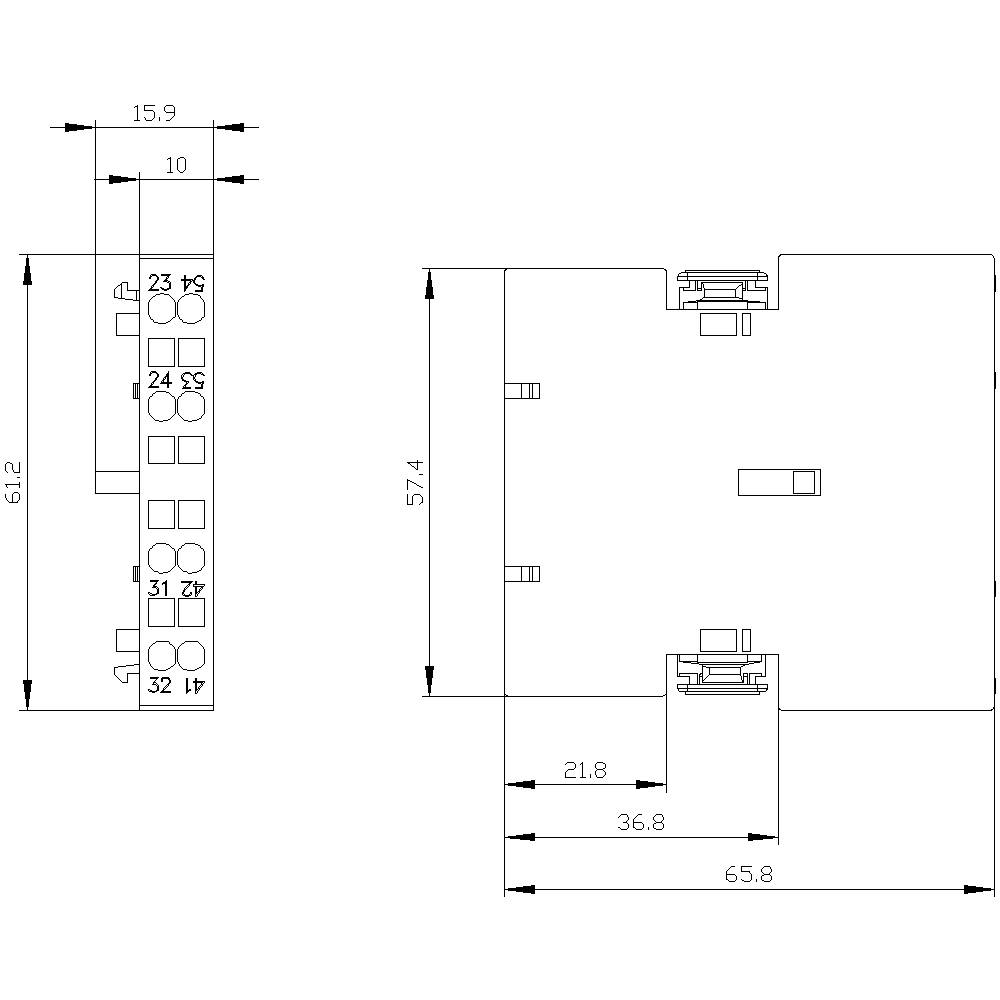

Tehnična risba električnega naprave z natančnimi merami v milimetrih. Sprednja in stranska projekcija prikazujeta dimenzije in priključke.

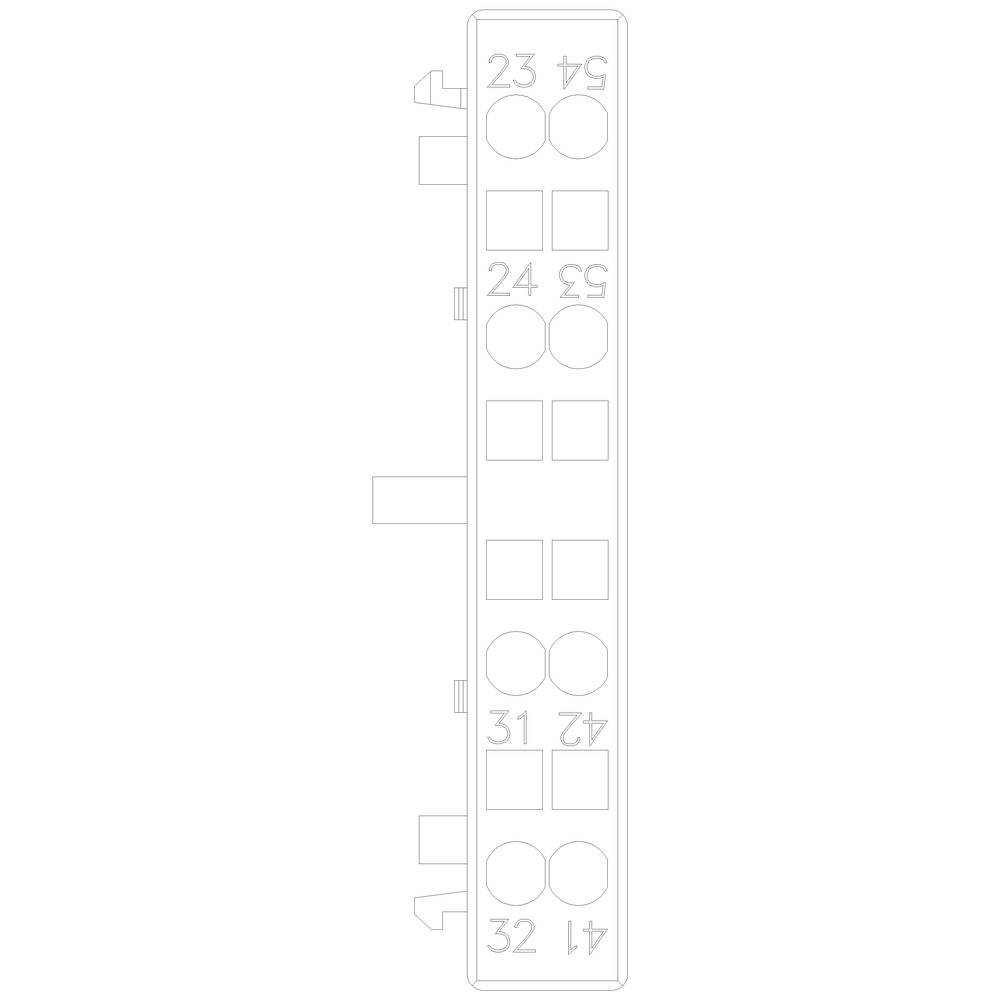

Shema prednje plošče z pravokotnimi in okroglimi izrezi v dveh navpičnih vrstah. Številke od 23 do 42 so označene na levi strani.

1/6

Slika je simbolična

Vrsta izdelka

pomožno stikalo

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RH2911-2DE11

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Število

kos - zaloga Nemčija

Skupaj (51,99 € / Kos)

51,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta embalaže: Piece

Vrsta izdelka: pomožno stikalo

Vrsta: 3RH2911-2DE11

Velikost: S00

Vrsta preklopa: trenutno preklapljanje

Kontakt: 1 menjalo

Vrsta pomožnega kontakta: 1 menjalo

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Namestitev: zaskočna pritrditev

Priključek: vzmetna sponka

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 10 mm

Višina: 61.2 mm

Globina: 66 mm

Mere: (Š x V x G) 10 x 61.2 x 66 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: Other

: Clip-on

: None

: Spring clamp connection

: 0

: 1

: 1

: 0

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1732550 Siemens 3RH2911-2DE11 pomožno stikalo trenutno preklapljanje 1 menjalo Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1732550 Siemens 3RH2911-2DE11 pomožno stikalo trenutno preklapljanje 1 menjalo Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Bočno nameščeno elektronsko pomožno stikalo, tokovno 1 S, 1 NC, za kontaktorje motorja, velikost S00 3RT2, vzmetno obremenitev, desno: 23/24, 31/32 levo: 41/42, 53/54 pomožni kontakt SIRIUS 3RH29 za razširitev pomožnih kontaktov v krmilnem vezju. Stranski vgrajeni 3RH29 pomožni stikali se lahko montirajo na kontaktorje 3RT2 neodvisno od velikosti montažnega orodja. Pomožni kontaktni bloki 3RH19 / 3RH29 so na voljo kot sprednje ali stranske variante, z do štirimi normalno odprtimi ali do dvema običajno odprtima, normalno odprtim in običajno zaprtim kontaktom. Pomožna stikala so lahko zasnovana kot pozitivni pogonski kontaktni elementi v pomožnih kontaktorjih 3RH ali kot zrcalni kontakti v kontaktorjih 3RT. Na voljo so z vijačno povezavo in vzmetno povezavo. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
