Siemens 3RH2911-2FC22 pomožni kontaktni blok trenutno preklapljanje s pomožnim kontaktom Primerno za znamko (rele): Siem

Električno rele stikalo z več priključki, vključno z oznakami 'NO' in 'NC'.

Slika je simbolična

Električna omarica, polna kablov in stikal, stoji pred oknom. Zunaj močno deži, voda pa drsi po stekleni šipi.

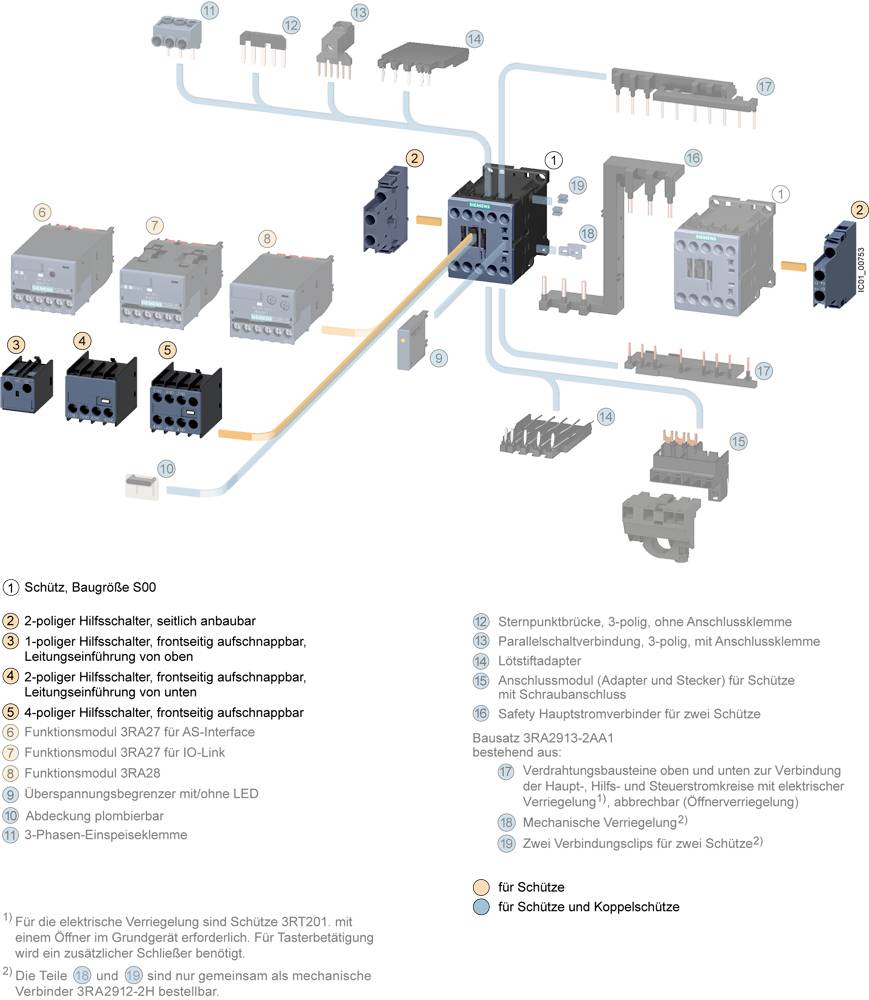

Diagram za stikalo, velikost ohišja 500, prikazuje komponente v razstavljenem pogledu, z opisi za montažo in funkcije.

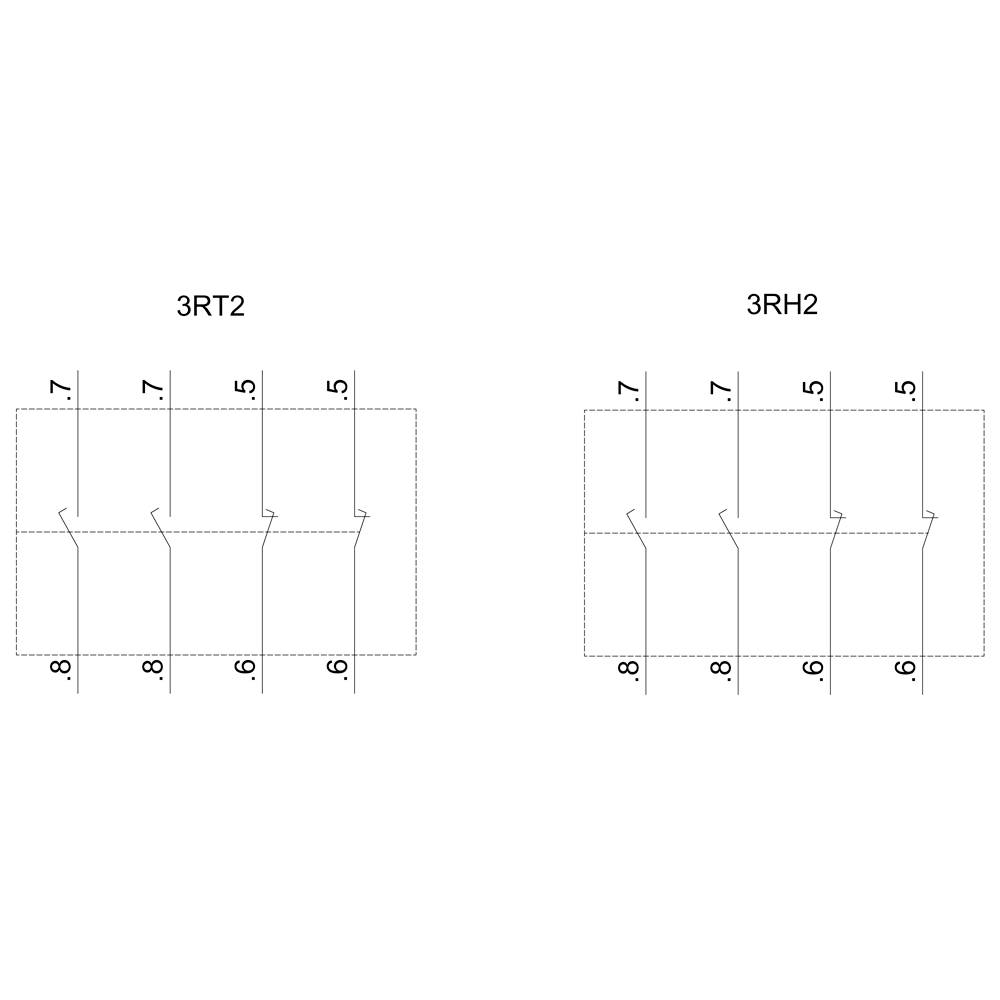

Dve tehnični risbi električnih delov, 3RT2 levo in 3RH2 desno, prikazujeta podrobne mere od 5 do 8 na navpični lestvici.

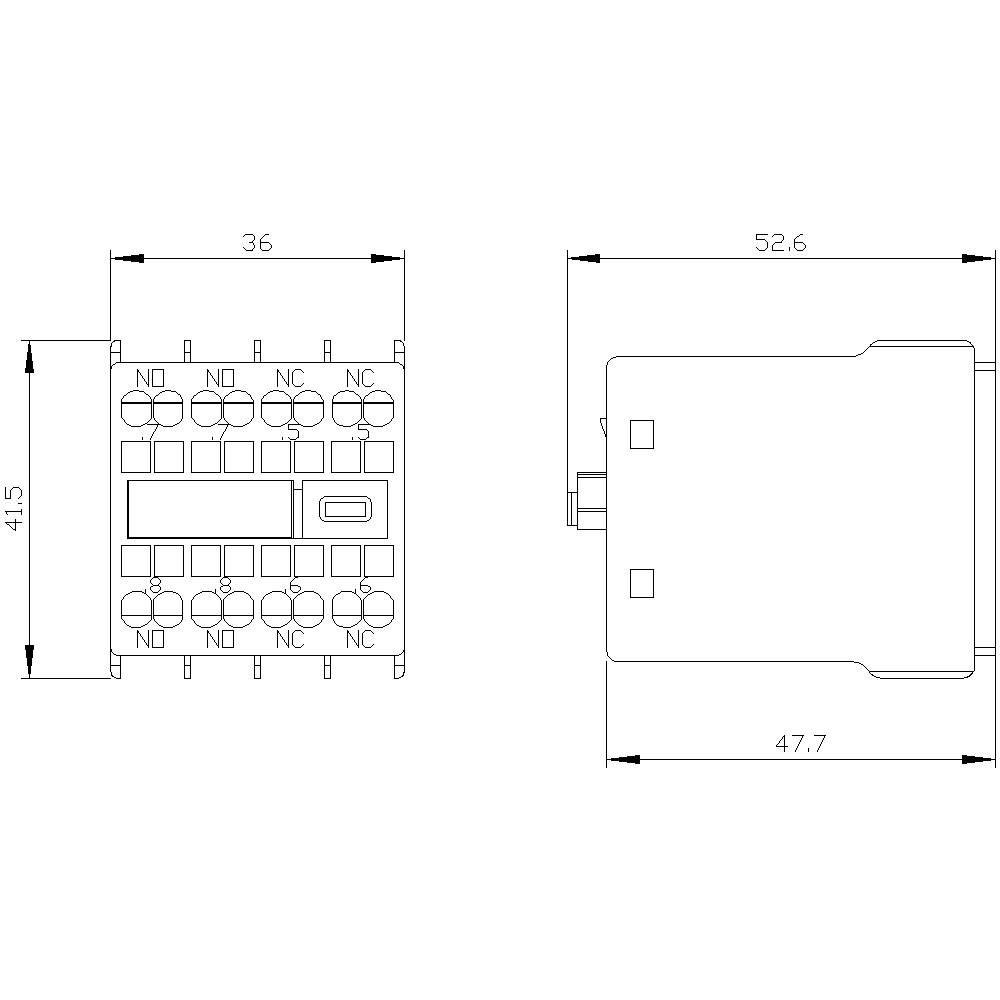

Tehnična risba električnega releja z merami: 36 x 41,5 mm čelni pogled, 52,6 x 47,7 mm stranski pogled.

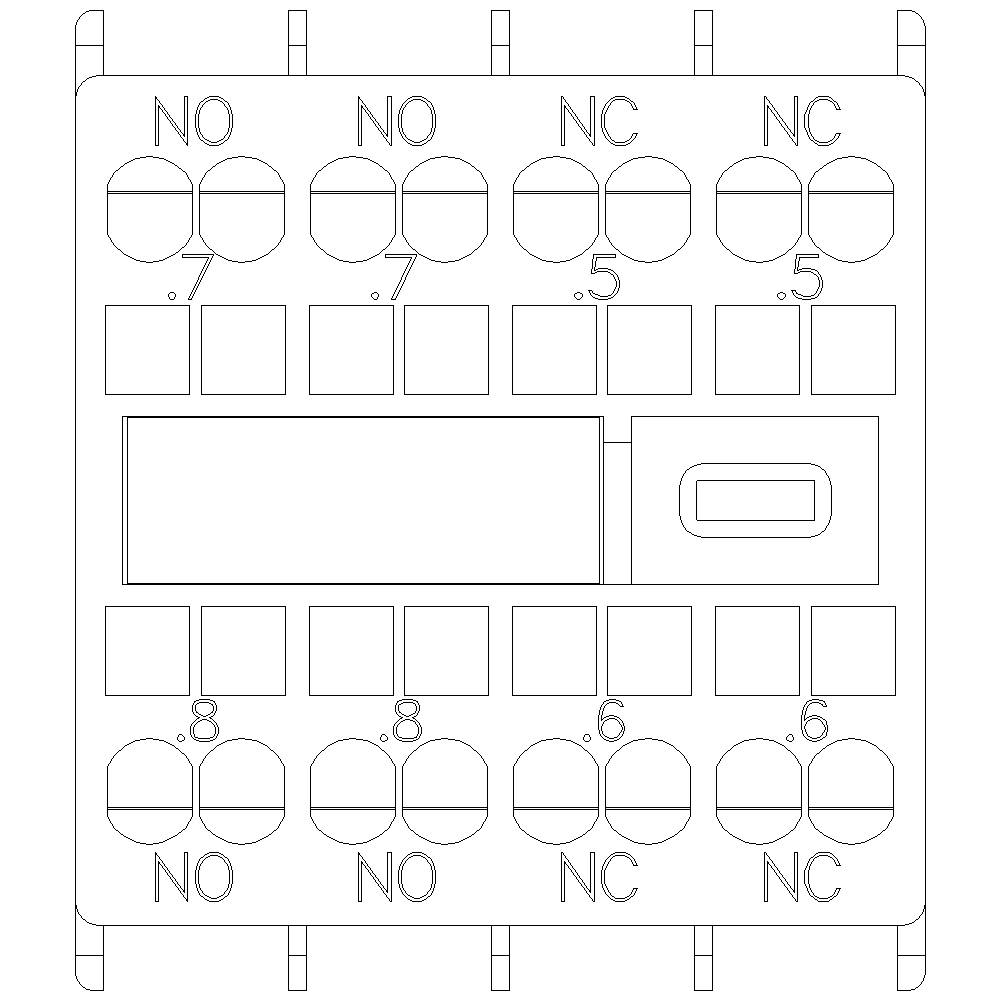

Električni načrt vezja z več priključki, označen kot 'NO' (normalno odprt) in 'NC' (normalno zaprt) skupaj s številkami.

1/6

Slika je simbolična

Vrsta izdelka

pomožni kontaktni blok

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RH2911-2FC22

Vrsta preklopa

trenutno preklapljanje

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Število

kos - zaloga Nemčija

Skupaj (43,99 € / Kos)

43,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Velikost: S00, S0, S2, S3

Vrsta embalaže: Piece

Vrsta izdelka: pomožni kontaktni blok

Vrsta: 3RH2911-2FC22

Vrsta preklopa: trenutno preklapljanje

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev

Priključek: vzmetna sponka

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 36 mm

Višina: 41.5 mm

Globina: 47.7 mm

Mere: (Š x V x G) 36 x 41.5 x 47.7 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 0

: 0

: 0

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1699247 Siemens 3RH2911-2FC22 pomožni kontaktni blok trenutno preklapljanje s pomožnim kontaktom Primerno za znamko (rele): Siem

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1699247 Siemens 3RH2911-2FC22 pomožni kontaktni blok trenutno preklapljanje s pomožnim kontaktom Primerno za znamko (rele): Siem

Opis

Pomožni blok spredaj, 2S + 2NC, tokovna pot 1S, 1S, 1NC, 1NC, za pomožne in motorne kontaktorje, priključek 3RT2 vzmetne kletke, .7 / .8, .7 / .8, .5 / .6, .5 / .6 S vodilni, OE zaostajanje pomožnega stikala SIRIUS 3RH29 za razširitev pomožnih kontaktov v krmilnem vezju. Pomožna stikala na sprednji strani 3RH29 se lahko pritrdijo na kontaktorje 3RT2 in kontaktorske rele 3RH2, ne glede na velikost montažnega orodja. Pomožni kontaktni bloki 3RH19 / 3RH29 so na voljo kot sprednje ali stranske variante, z do štirimi normalno odprtimi ali do dvema običajno odprtima, normalno odprtim in običajno zaprtim kontaktom. Pomožna stikala so lahko zasnovana kot pozitivni pogonski kontaktni elementi v pomožnih kontaktorjih 3RH ali kot zrcalni kontakti v kontaktorjih 3RT. Na voljo so z vijačno povezavo in vzmetno povezavo. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
