Siemens 3RH2911-2HA01 pomožni kontaktni blok 1 odpiralo s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1

Električni priključni blok s komponentami in več priključnimi vtičnicami, primeren za montažo v električne omarice.

Slika je simbolična

Električna omarica z odprtimi vrati prikazuje zapleteno ožičenje in stikala. Skozi mokro okno je razvidno zamegljeno notranjost stroja.

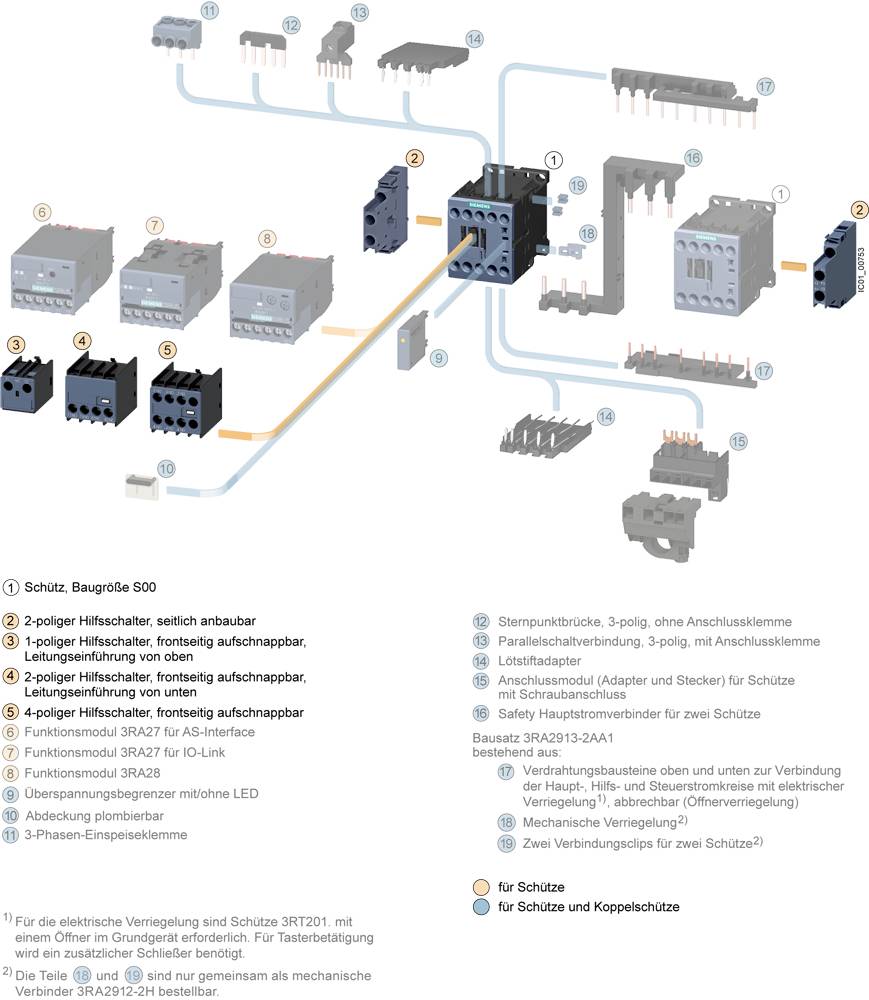

'Diagram strelcev in pomožnih stikal z oštevilčenimi legendami za različne komponente in možnosti povezovanja.'

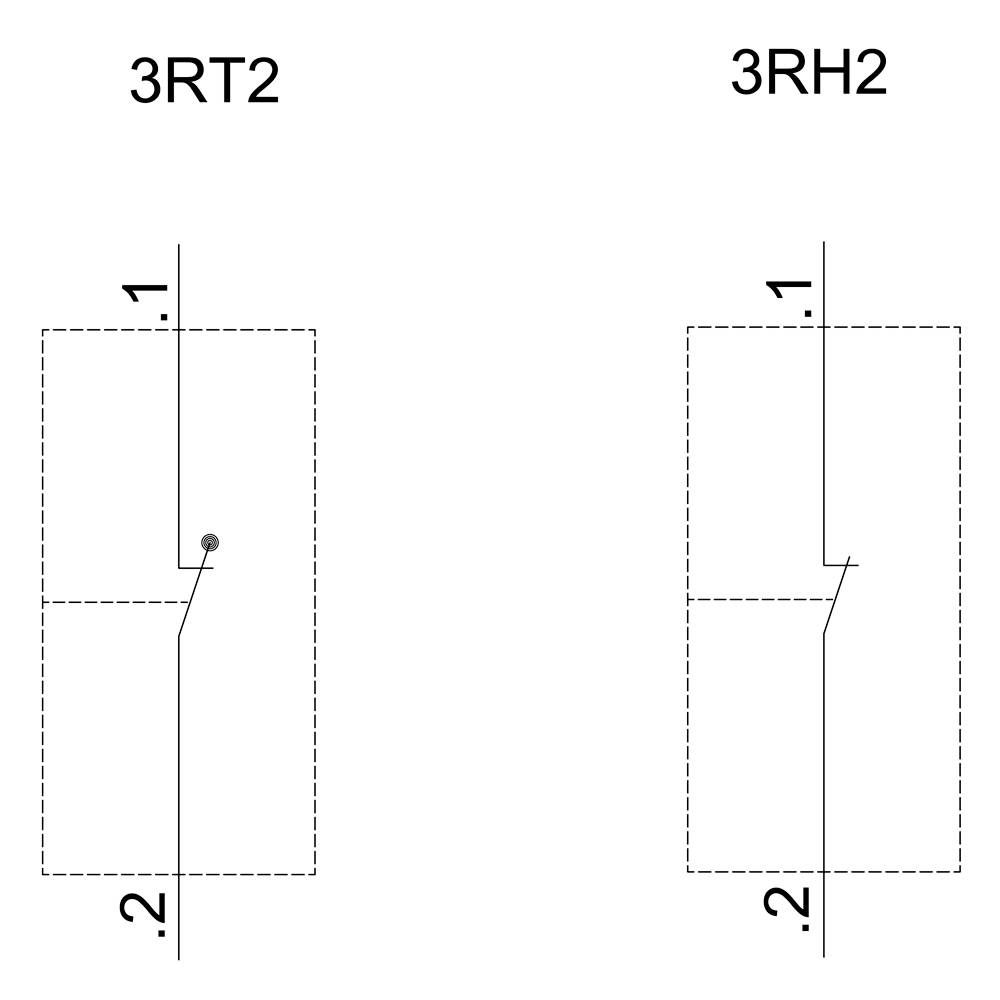

Tehnična risba prikazuje dva stikalna simbola eden poleg drugega: levo '3RT2' in desno '3RH2'. Črte in pike predstavljajo stikala.

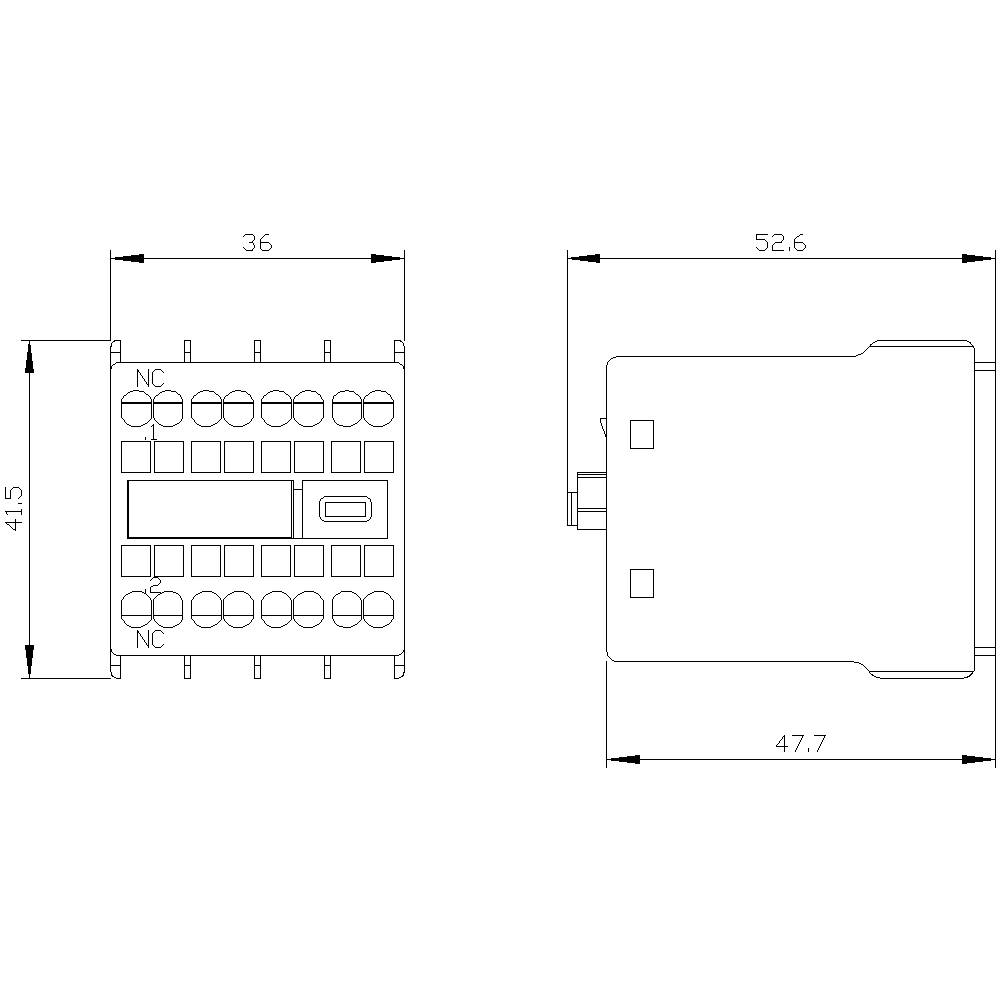

Tehnična risba elektronskega releја z merami: širina 36 mm, višina 41,5 mm, globina 52,6 mm. Prikazuje priključke.

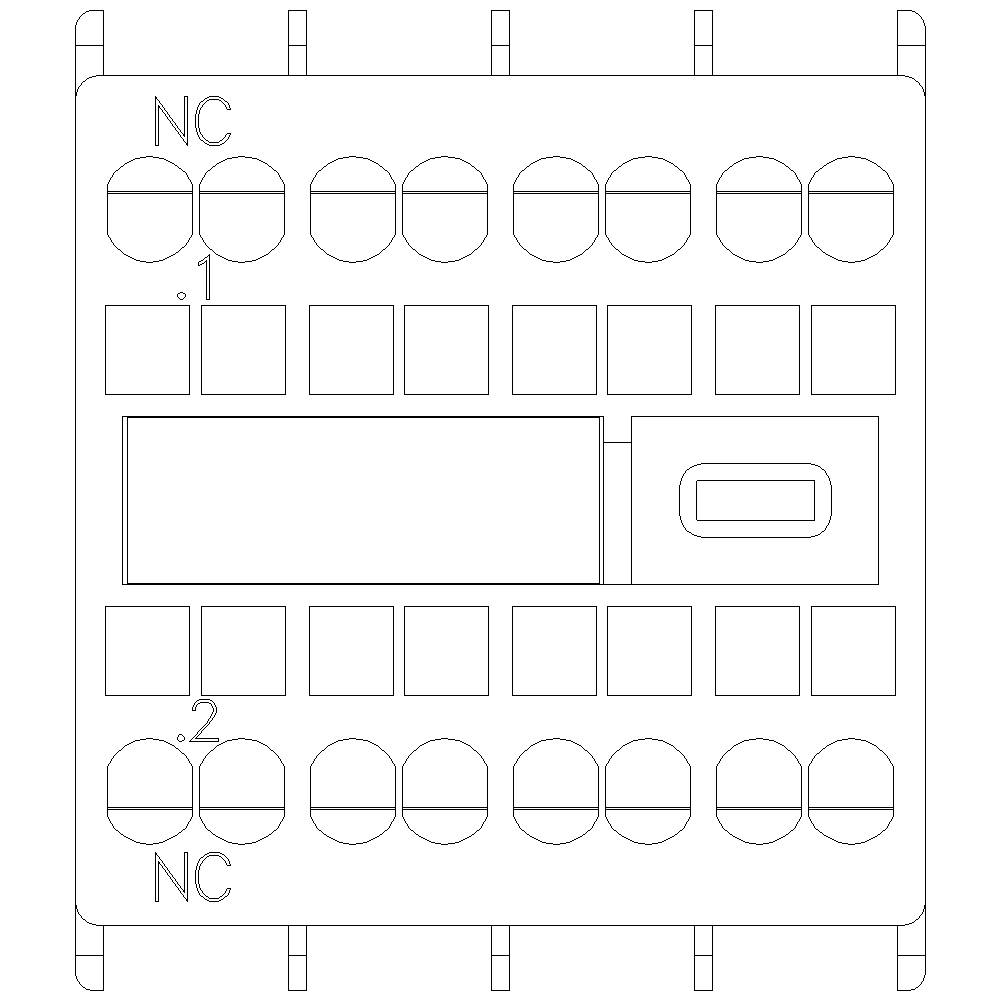

Diagram električne sheme z več kontakti in povezavami. Označen z 'NC' ter '.1' in '.2'.

1/6

Slika je simbolična

Vrsta izdelka

pomožni kontaktni blok

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RH2911-2HA01

Kontakt

1 odpiralo

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (12,99 € / Kos)

12,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Velikost: S00, S0, S2, S3

Vrsta embalaže: Piece

Vrsta izdelka: pomožni kontaktni blok

Vrsta: 3RH2911-2HA01

Kontakt: 1 odpiralo

Vrsta pomožnega kontakta: 1 odpiralo

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev

Priključek: vzmetna sponka

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 36 mm

Višina: 41.5 mm

Globina: 47.7 mm

Mere: (Š x V x G) 36 x 41.5 x 47.7 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

Barva: večbarvna

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 1

: 0

: 0

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1704676 Siemens 3RH2911-2HA01 pomožni kontaktni blok 1 odpiralo s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1704676 Siemens 3RH2911-2HA01 pomožni kontaktni blok 1 odpiralo s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1

Opis

Pomožni blok stikala, spredaj, 1 Ö, tokovna pot 1 Ö, za pomožne in motorne kontaktorje, priključek 3RT2 vzmetne kletke, .1 / .2 Dodatno stikalo SIRIUS 3RH29 za razširitev pomožnih kontaktov v krmilnem vezju. Pomožna stikala na sprednji strani 3RH29 se lahko pritrdijo na kontaktorje 3RT2 in kontaktorske rele 3RH2, ne glede na velikost montažnega orodja. Pomožni kontaktni bloki 3RH19 / 3RH29 so na voljo kot sprednje ali stranske variante, z do štirimi normalno odprtimi ali do dvema običajno odprtima, normalno odprtim in običajno zaprtim kontaktom. Pomožna stikala so lahko zasnovana kot pozitivni pogonski kontaktni elementi v pomožnih kontaktorjih 3RH ali kot zrcalni kontakti v kontaktorjih 3RT. Na voljo so z vijačno povezavo in vzmetno povezavo. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
