Siemens 3RH2911-2HA30 pomožni kontaktni blok trenutno preklapljanje 3 zapiralo Primerno za znamko (rele): Siemens Piece

Črn in moder električni stikalni element z večimi vhodi in izhodi, pogosto nameščen v elektro omaricah.

Slika je simbolična

Električni krmilni sistem ob proizvodnem procesu, prepoznaven po vodnih kapljicah na stekleni plošči. Industrijski delovni potek.

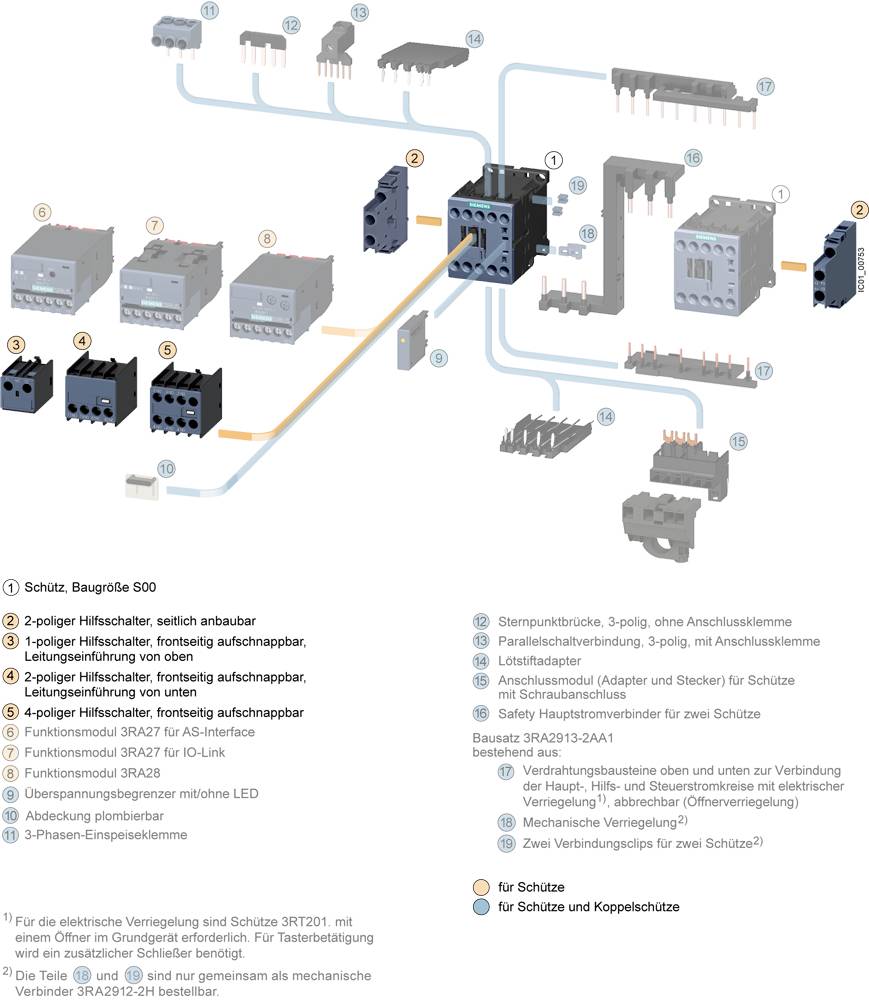

"Schütz, velikost 500" s prikazanimi stikali in priključnimi deli. Povezave in funkcije pomožnih stikal razvidne. Opisi stikal od 1 do 9 razloženi.

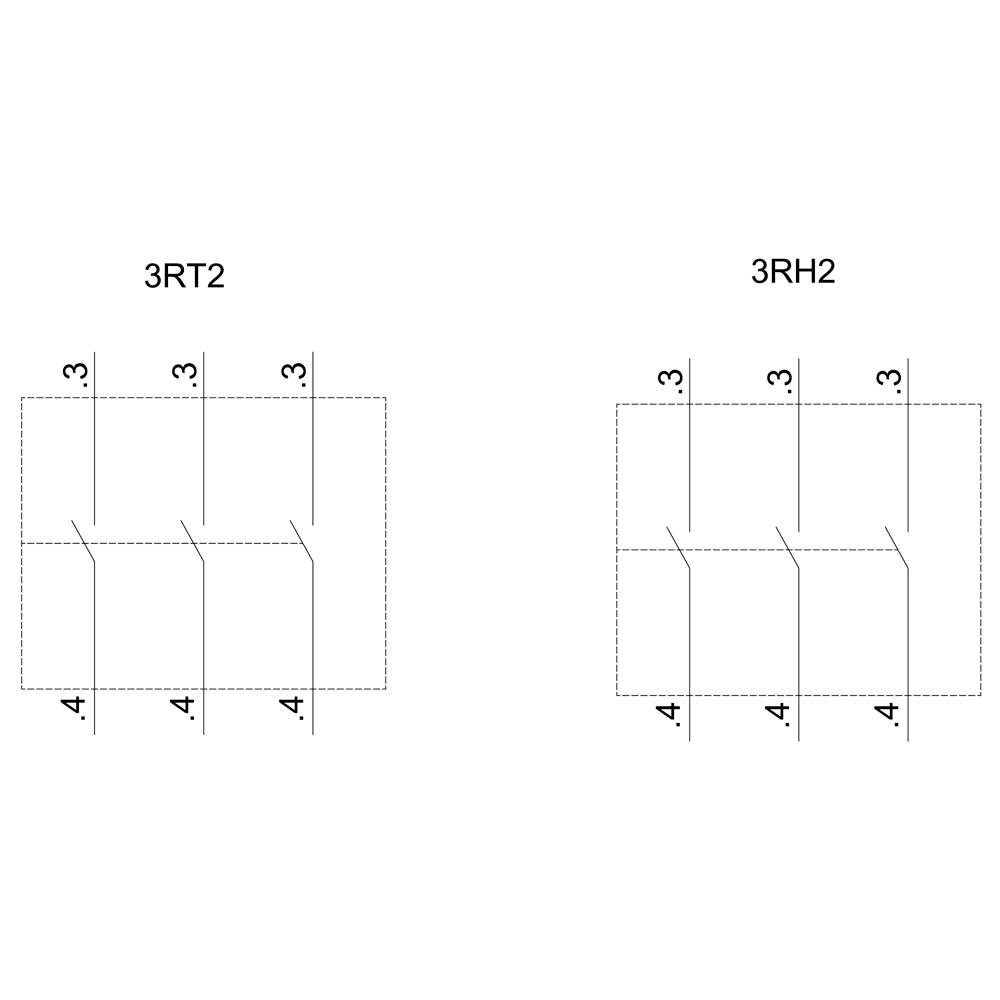

Diagram z dvema stikaloma: Levo '3RT2' s priključki 3-4, desno '3RH2' s priključki 3-4, oba s prečrtanimi povezavami.

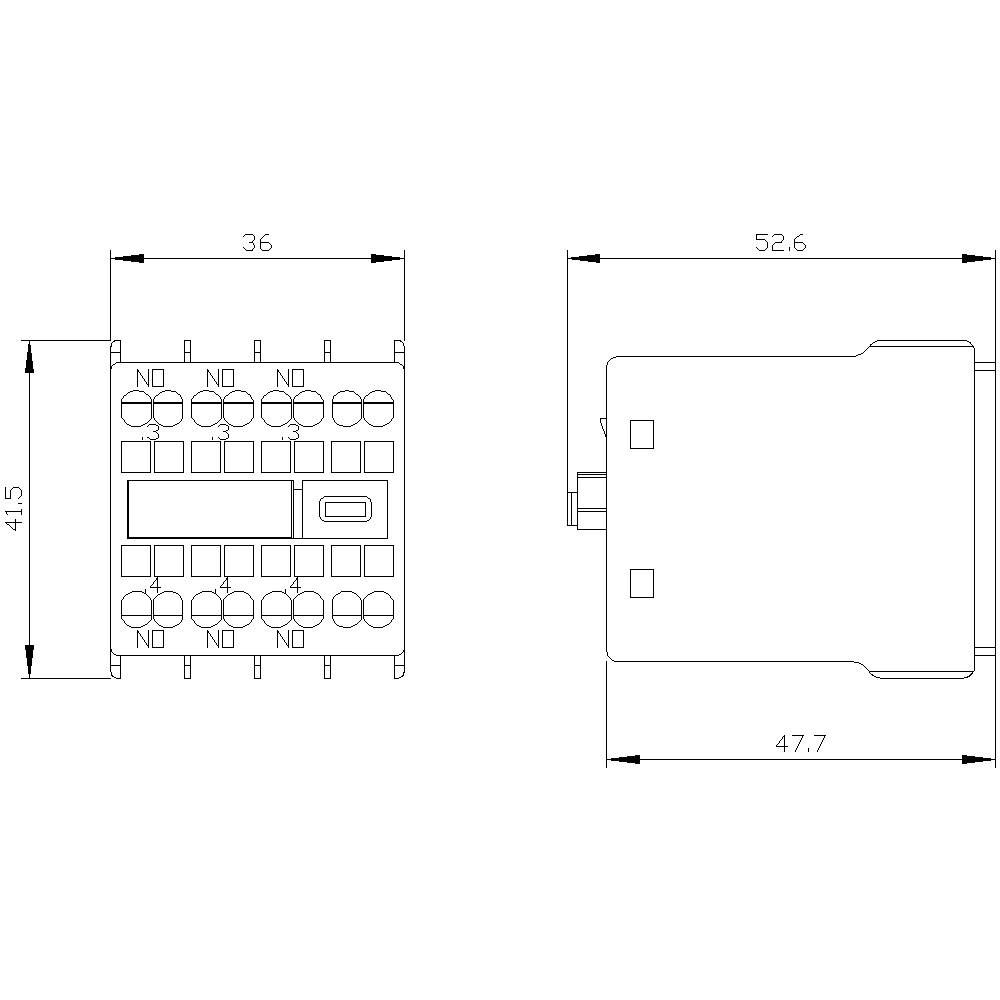

Tehnična risba: Mere električnega stikala. Pogled od spredaj prikazuje priključke, pogled s strani prikazuje velikost ohišja. Mere: 36x41,5 mm, 52,6x47,7 mm.

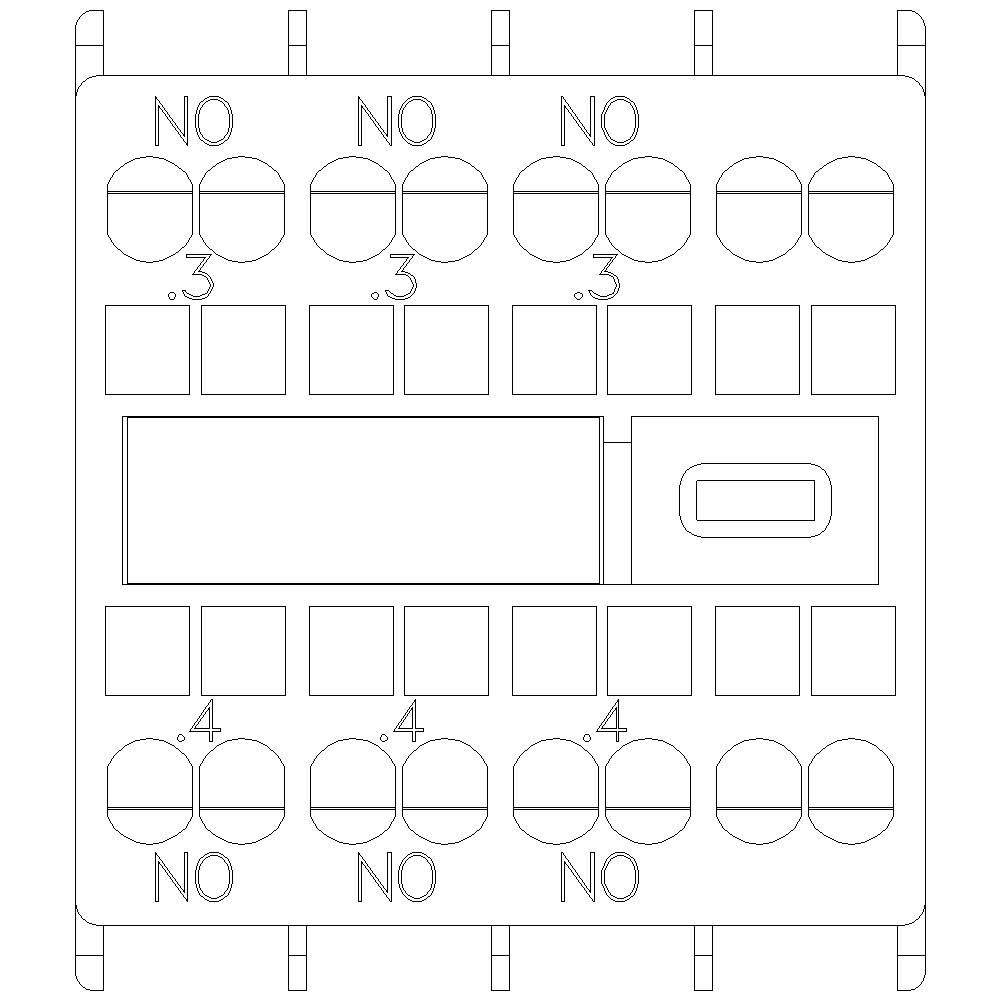

Tehnični diagram elektronske komponente z več priključki in označenimi kontakti: NO, 0,3 in 0,4.

1/6

Slika je simbolična

Vrsta izdelka

pomožni kontaktni blok

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RH2911-2HA30

Vrsta preklopa

trenutno preklapljanje

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (22,99 € / Kos)

22,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Velikost: S00, S0, S2, S3

Vrsta embalaže: Piece

Vrsta izdelka: pomožni kontaktni blok

Vrsta: 3RH2911-2HA30

Vrsta preklopa: trenutno preklapljanje

Kontakt: 3 zapiralo

Vrsta pomožnega kontakta: 3 zapiralo

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Namestitev: zaskočna pritrditev

Priključek: vzmetna sponka

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 36 mm

Višina: 41.5 mm

Globina: 47.7 mm

Mere: (Š x V x G) 36 x 41.5 x 47.7 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 0

: 3

: 0

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1699251 Siemens 3RH2911-2HA30 pomožni kontaktni blok trenutno preklapljanje 3 zapiralo Primerno za znamko (rele): Siemens Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1699251 Siemens 3RH2911-2HA30 pomožni kontaktni blok trenutno preklapljanje 3 zapiralo Primerno za znamko (rele): Siemens Piece

Opis

Pomožni stikalni blok, spredaj, 3 S, tokovna pot 1 S, 1 S, 1 S, za pomožne in motorne kontaktorje, priključek 3RT2 vzmetne kletke, .3 / .4, .3 / .4, .3 / .4 Dodatno stikalo SIRIUS 3RH29 za razširitev pomožnih kontaktov v krmilnem vezju. Pomožna stikala na sprednji strani 3RH29 se lahko pritrdijo na kontaktorje 3RT2 in kontaktorske rele 3RH2, ne glede na velikost montažnega orodja. Pomožni kontaktni bloki 3RH19 / 3RH29 so na voljo kot sprednje ali stranske variante, z do štirimi normalno odprtimi ali do dvema običajno odprtima, normalno odprtim in običajno zaprtim kontaktom. Pomožna stikala so lahko zasnovana kot pozitivni pogonski kontaktni elementi v pomožnih kontaktorjih 3RH ali kot zrcalni kontakti v kontaktorjih 3RT. Na voljo so z vijačno povezavo in vzmetno povezavo. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
