Siemens 3RH2911-2NF02 pomožni kontaktni blok s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Električna stikalna naprava, kvadrataste oblike, z več priključnimi sponkami. Zgoraj označena z 'NC'.

Slika je simbolična

Industrijski obrat z odprtim elektro omarico, polno kablov na levi strani in proizvodno napravo za mokrim, deževnim oknom na desni strani.

Električna shema za kontaktor z različnimi komponentami. Označeno po funkciji, npr. pomožni kontakti, LED-elementi za napajanje.

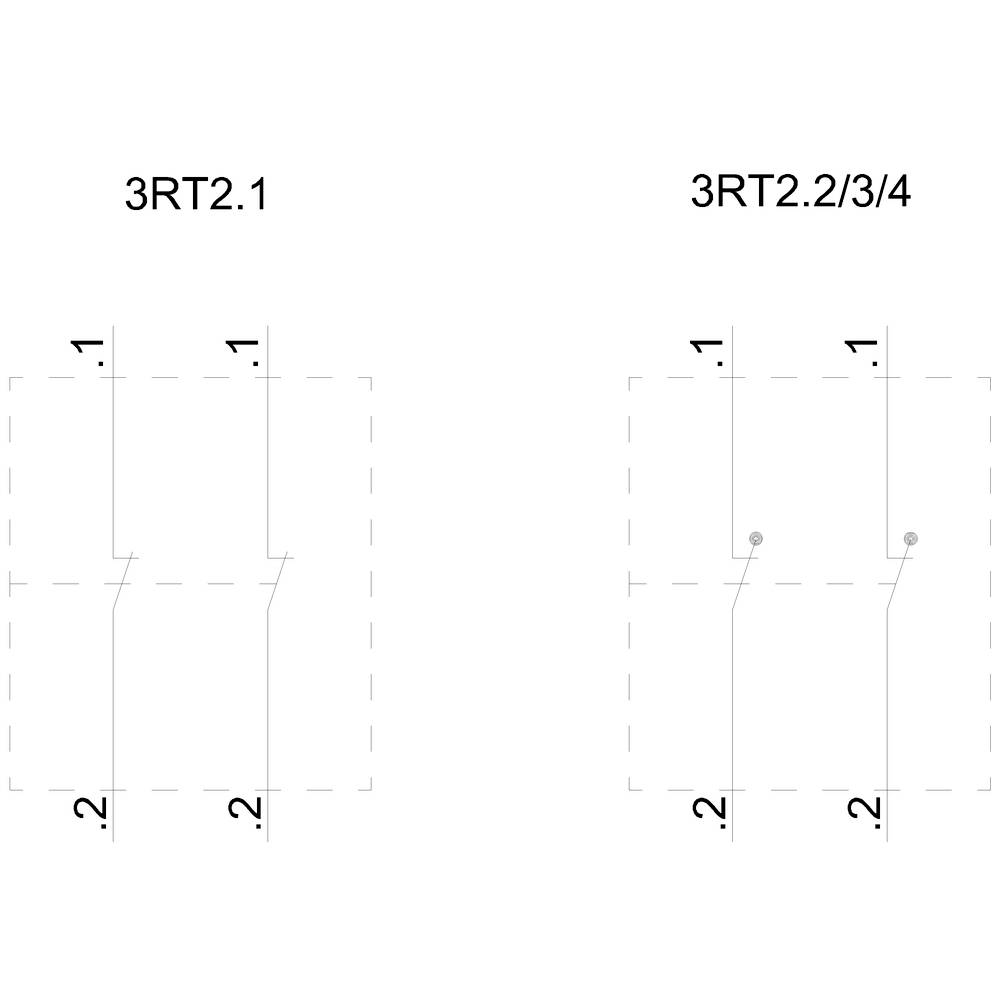

Dva električna stikalna simbola: Levo '3RT2.1' z dvema vertikalnima linijama in oznakama '1', '2'. Desno '3RT2.2/3/4' s podobno strukturo.

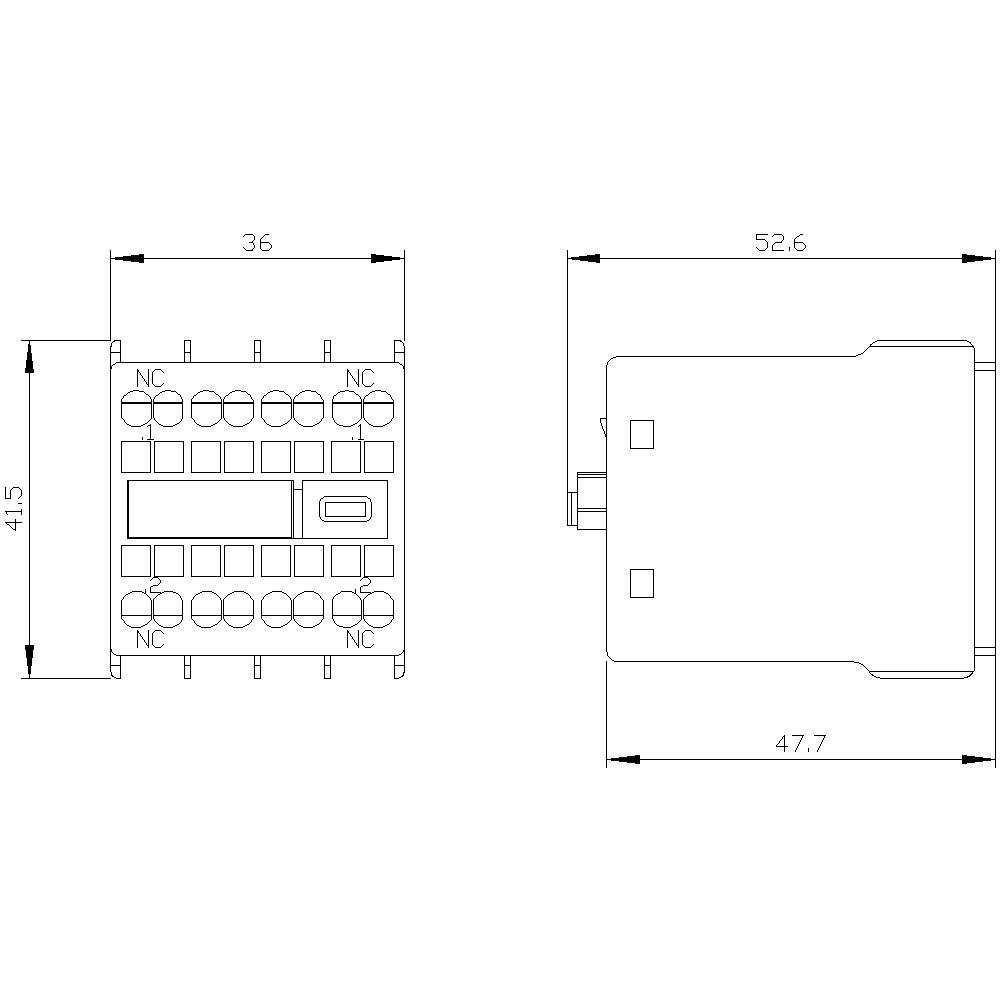

Tehnična risba pravokotnega električnega priključka z dimenzijami: 36x41,5 mm in 52,6x47,7 mm. Pogled od zgoraj in stranski pogled.

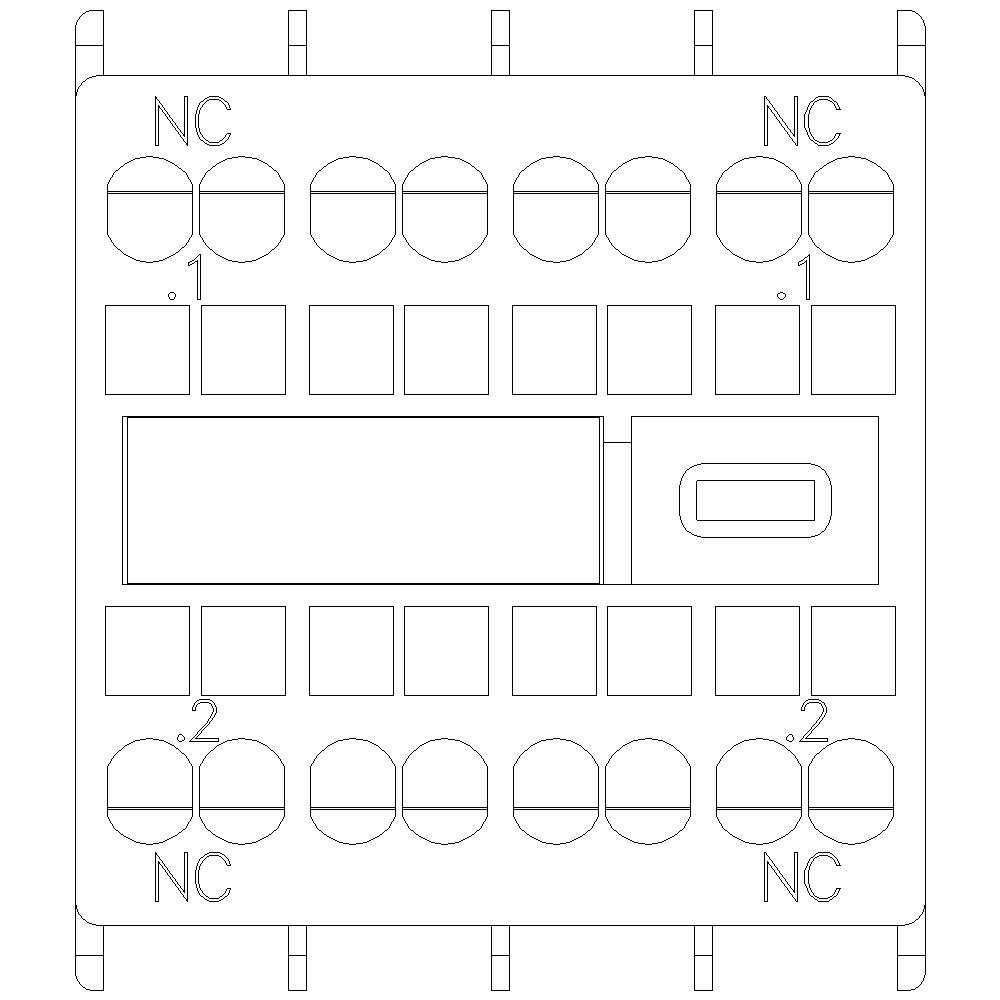

Električna shema prikazuje električne priključke in kontakte komponente. Zgoraj in spodaj so vidni kontakti, označeni z 'NC'.

1/6

Slika je simbolična

Vrsta izdelka

pomožni kontaktni blok

Priključek

vzmetna sponka

Vrsta

3RH2911-2NF02

Vrsta pomožnega kontakta

2 odpiralo

Primerno za znamko

Siemens

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Število

kos - zaloga Nemčija

Skupaj (42,99 € / Kos)

42,99 €

z DDV

Samo 4,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Velikost: S00, S0, S2, S3

Vrsta izdelka: pomožni kontaktni blok

Vrsta: 3RH2911-2NF02

Vrsta pomožnega kontakta: 2 odpiralo

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev

Priključek: vzmetna sponka

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 36 mm

Višina: 41.5 mm

Globina: 47.7 mm

Mere: (Š x V x G) 36 x 41.5 x 47.7 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: Other

: Clip-on

: None

: Spring clamp connection

: 0

: 2

: 0

: 0

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742787 Siemens 3RH2911-2NF02 pomožni kontaktni blok s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742787 Siemens 3RH2911-2NF02 pomožni kontaktni blok s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Opis

Elektronski pomožni bloka spredaj, 2 Ö, tokovna pot 1 Ö, 1 Ö, za pomožne in motorne kontaktorje, 3RT2, vzmetno obremenjena povezava, .1 / .2, - / -, - / -, .1 / .2 Pomožno stikalo SIRIUS 3RH29 za razširitev pomožnih kontaktov v krmilnem vezju. Pomožna stikala na sprednji strani 3RH29 se lahko pritrdijo na kontaktorje 3RT2 in kontaktorske rele 3RH2, ne glede na velikost montažnega orodja. Pomožni kontaktni bloki 3RH19 / 3RH29 so na voljo kot sprednje ali stranske variante, z do štirimi normalno odprtimi ali do dvema običajno odprtima, normalno odprtim in običajno zaprtim kontaktom. Pomožna stikala so lahko zasnovana kot pozitivni pogonski kontaktni elementi v pomožnih kontaktorjih 3RH ali kot zrcalni kontakti v kontaktorjih 3RT. Na voljo so z vijačno povezavo in vzmetno povezavo. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
