Siemens 3RH2921-2DA20 pomožni kontaktni blok trenutno preklapljanje 2 zapiralo vtični Primerno za znamko (rele): Siemens

Modra vtična enota z več priključnimi vrati, oštevilčenimi od 33 do 64.

Slika je simbolična

Električna razdelilna omara in strojnica, ločeni z zmočeno stekleno ploščo. Prikazuje industrijsko opremo in tehnologijo.

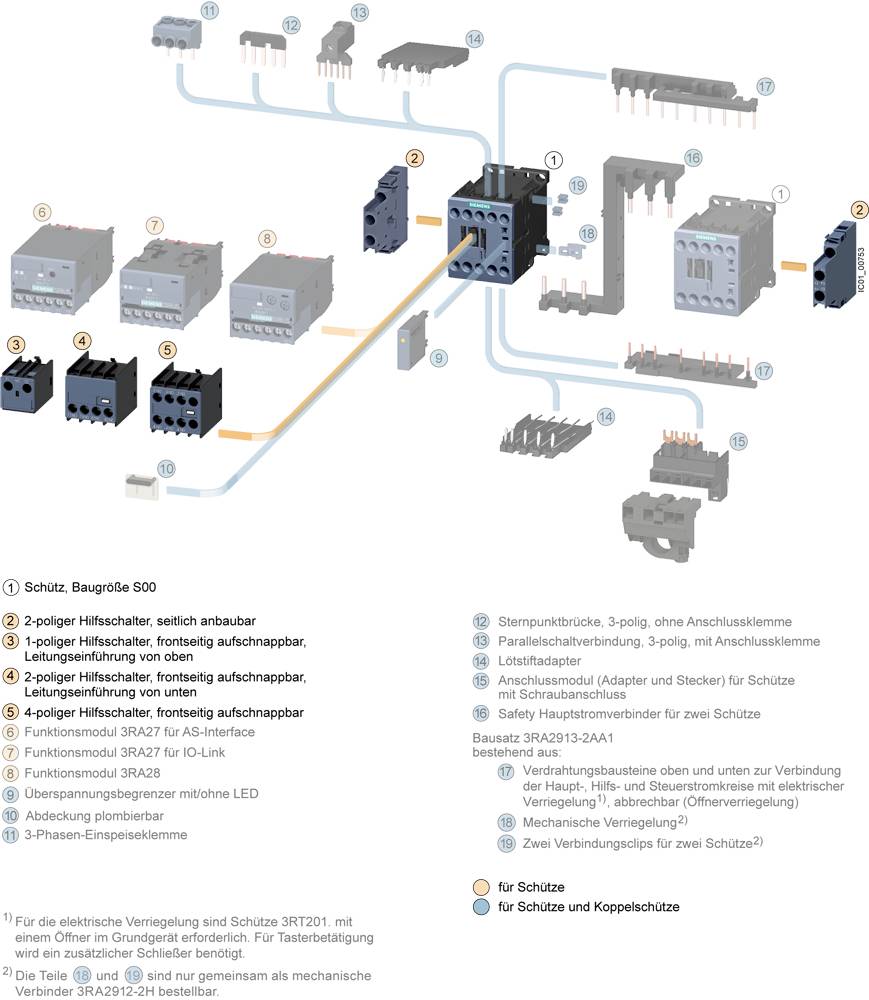

Shematski diagram stikalnih naprav z različnimi kontaktorji in dodatno opremo, kot so pomožni kontakti, povezovalni konektorji in možnosti ožičenja.

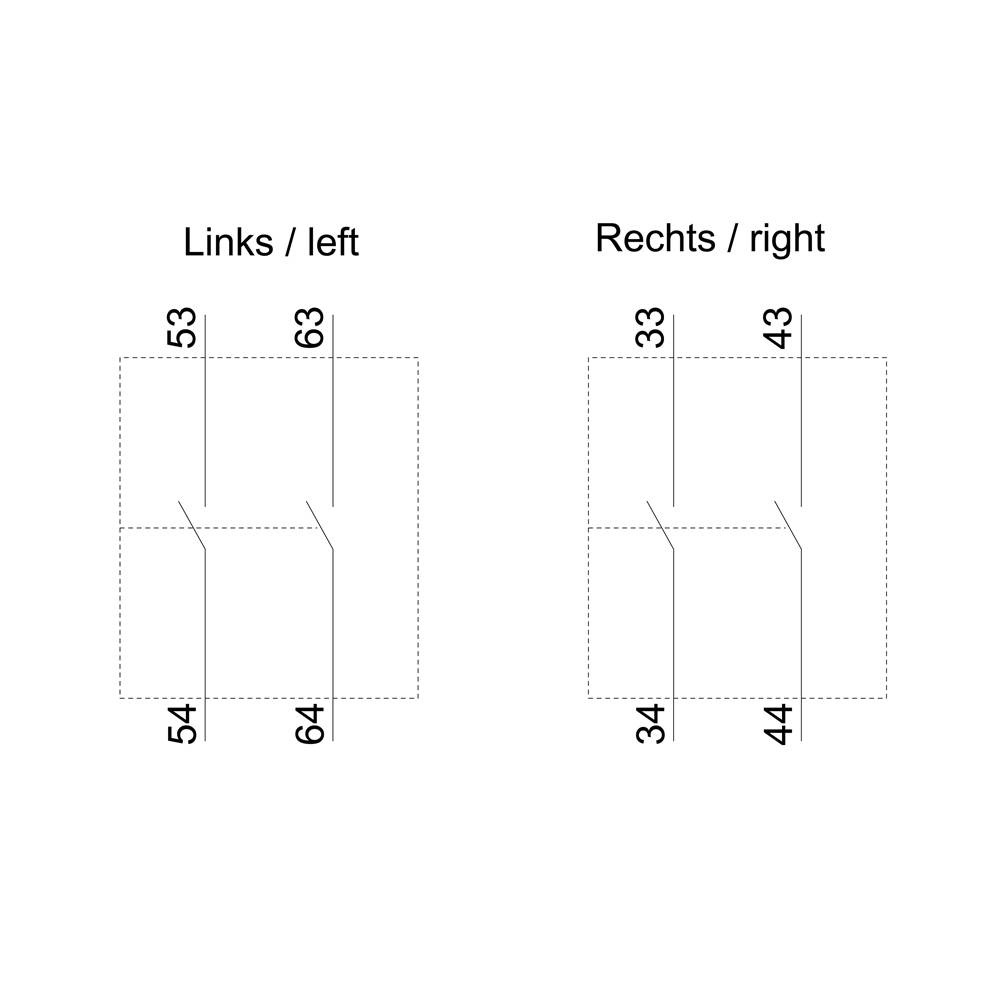

'Levo' prikazuje mere 53, 63 zgoraj in 54, 64 spodaj. 'Desno' prikazuje mere 33, 43 zgoraj in 34, 44 spodaj. Obe strani sta prikazani shematsko.

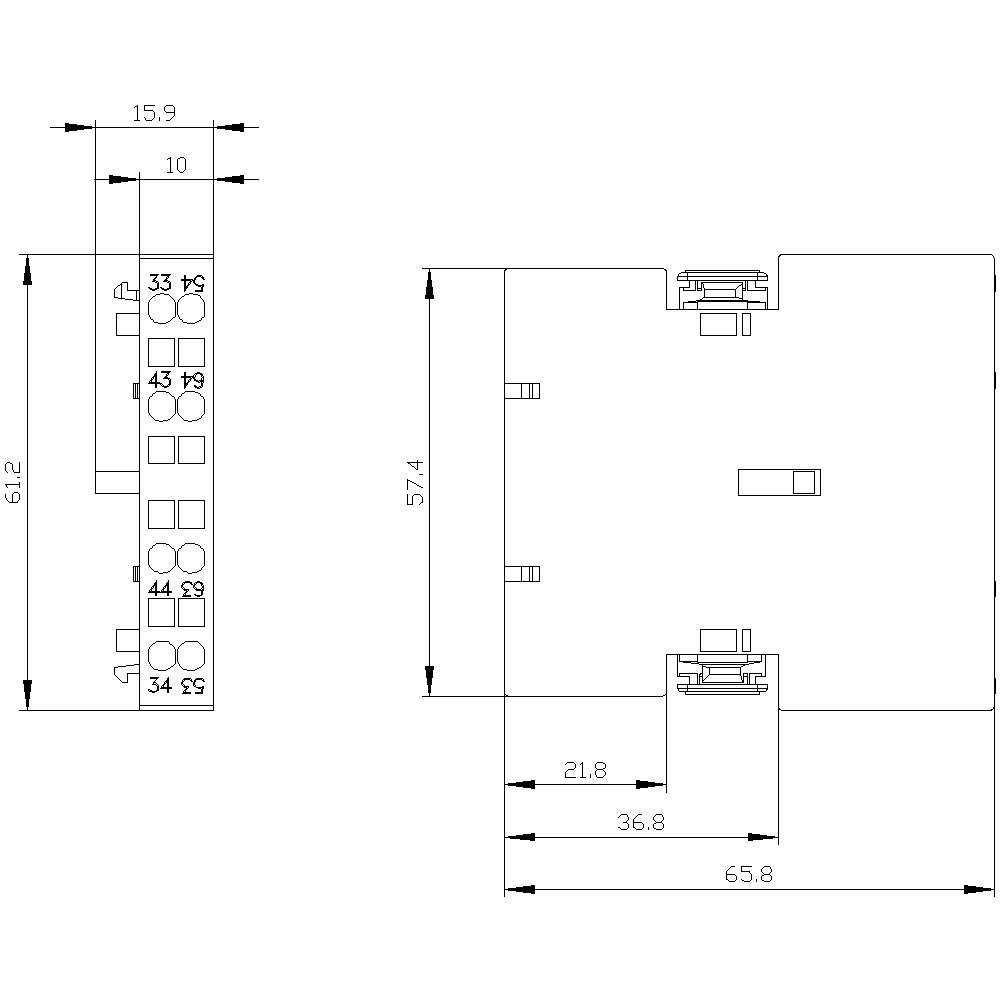

Tehnična risba električnega komponenta z merami v milimetrih, sprednji in stranski pogled.

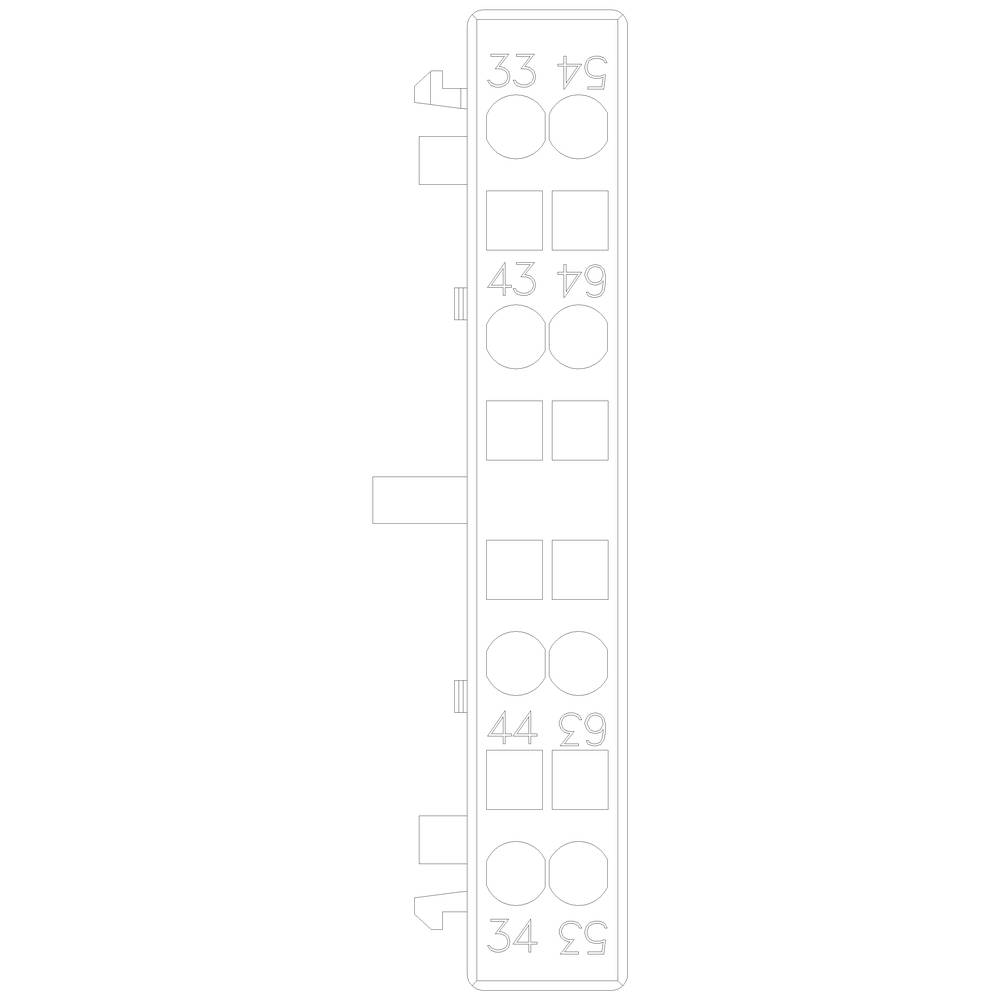

Diagram omrežne vtičnice z oštevilčenimi priključki od 33 do 44, ki prikazuje vrata za fizično povezovanje kablov.

1/6

Slika je simbolična

Vrsta izdelka

pomožni kontaktni blok

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RH2921-2DA20

Vrsta preklopa

trenutno preklapljanje

Podatkovni list izdelka (PDF)

Dostava pon, 2.11.

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (24,99 € / Kos)

24,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Velikost: S00, S0, S2, S3

Vrsta embalaže: Piece

Vrsta izdelka: pomožni kontaktni blok

Vrsta: 3RH2921-2DA20

Vrsta preklopa: trenutno preklapljanje

Kontakt: 2 zapiralo

Vrsta pomožnega kontakta: 2 zapiralo

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: vtični

Namestitev: zaskočna pritrditev

Priključek: vzmetna sponka

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 10 mm

Višina: 64.8 mm

Globina: 66 mm

Mere: (Š x V x G) 10 x 64.8 x 66 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 0

: 2

: 0

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1704901 Siemens 3RH2921-2DA20 pomožni kontaktni blok trenutno preklapljanje 2 zapiralo vtični Primerno za znamko (rele): Siemens

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1704901 Siemens 3RH2921-2DA20 pomožni kontaktni blok trenutno preklapljanje 2 zapiralo vtični Primerno za znamko (rele): Siemens

Opis

Pomožni stikalni blok, stran, 2 S, tokovna pot 1 S, 1 S za kontaktorje motorja, velikost S0-S3 Vzmetno priključena povezava R: 33/34, 43/44, L: 53/54, 63/64, pomožno stikalo SIRIUS 3RH29 za razširitev pomožnih kontaktov v krmilnem vezju , Stranski vgrajeni 3RH29 pomožni stikali se lahko montirajo na kontaktorje 3RT2 neodvisno od velikosti montažnega orodja. Pomožni kontaktni bloki 3RH19 / 3RH29 so na voljo kot sprednje ali stranske variante, z do štirimi normalno odprtimi ali do dvema običajno odprtima, normalno odprtim in običajno zaprtim kontaktom. Pomožna stikala so lahko zasnovana kot pozitivni pogonski kontaktni elementi v pomožnih kontaktorjih 3RH ali kot zrcalni kontakti v kontaktorjih 3RT. Na voljo so z vijačno povezavo in vzmetno povezavo. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
