Siemens 3RH2921-2DE11 pomožni kontaktni blok s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Elektronski modul z 10 oštevilčenimi priključki, kvadratne oblike, temno modre barve. Uporablja se za tehnične namestitve.

Slika je simbolična

Strežniška omara z odprtimi vrati prikazuje zapleteno ožičenje. Skozi mokro deževno okno je nejasno vidna industrijska naprava.

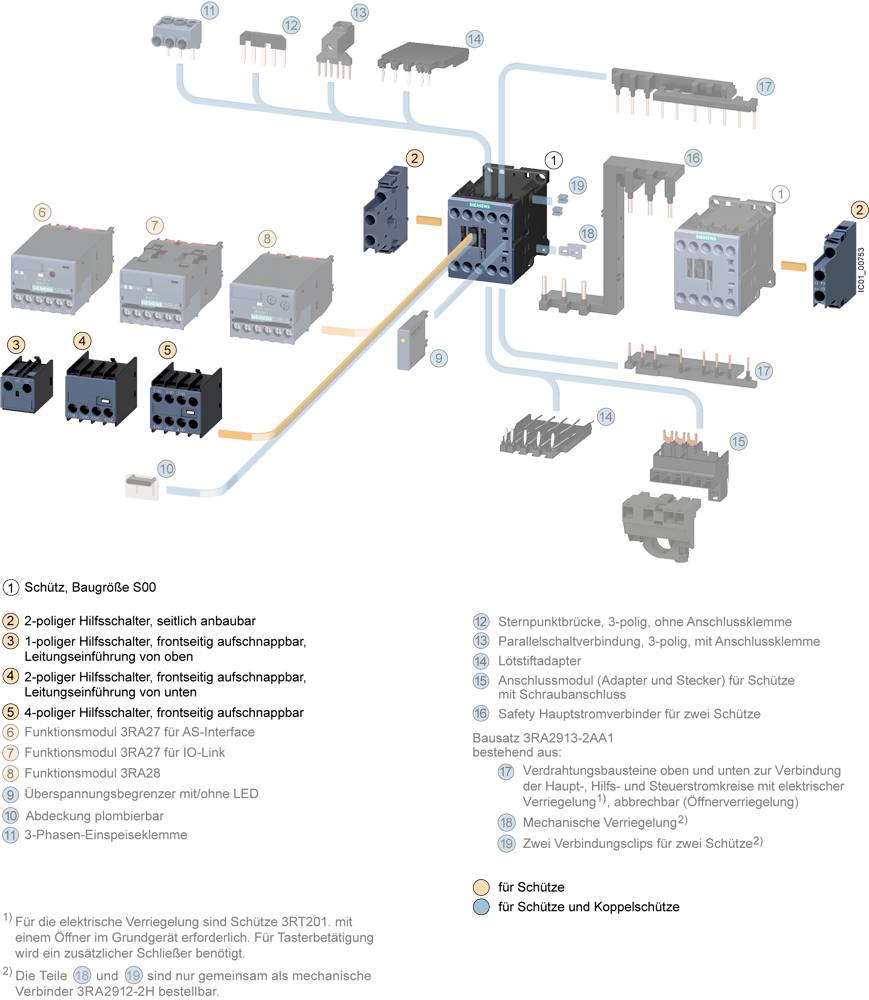

Slika prikazuje stikalne naprave ter njihove funkcije in priključke. Oštevilčene komponente z opisi pojasnjujejo, kako so med seboj povezane.

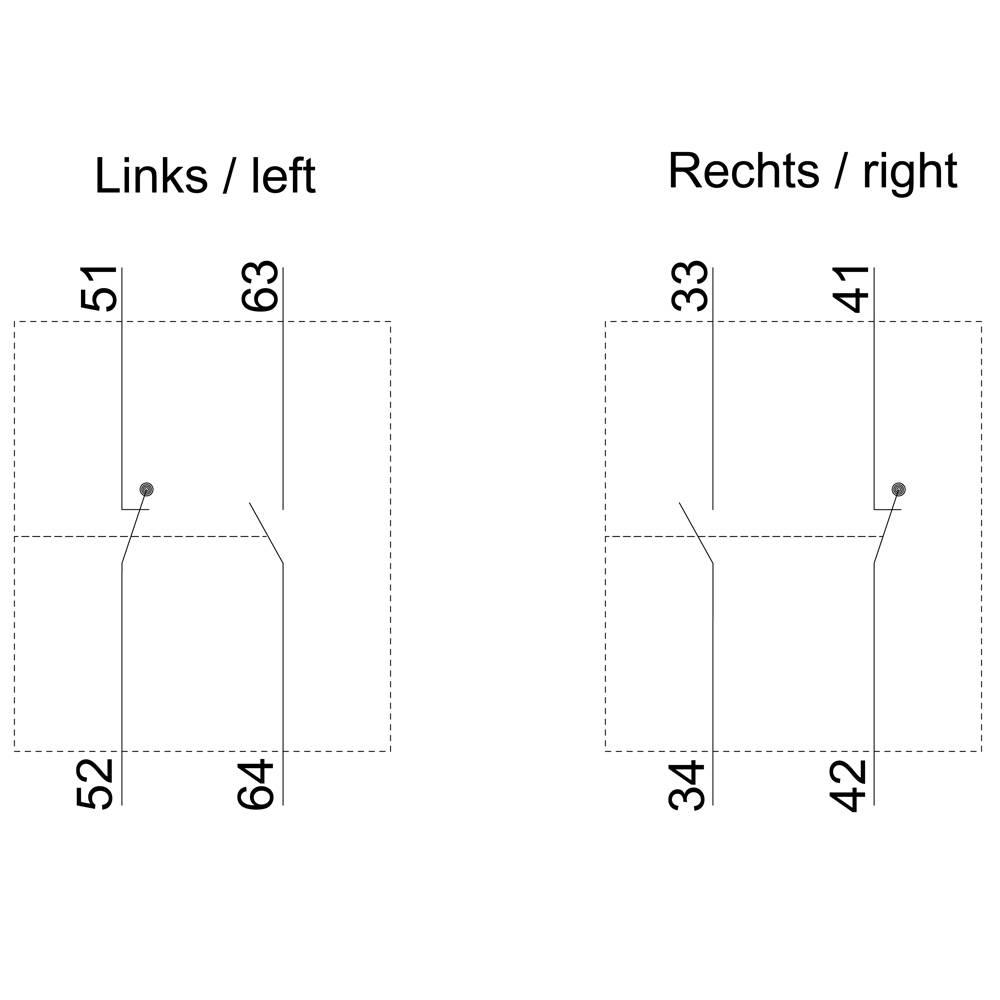

Diagram z dvema skupinama: Levo '51, 52, 63, 64', desno '33, 34, 41, 42'. Črta povezuje elemente znotraj vsake skupine.

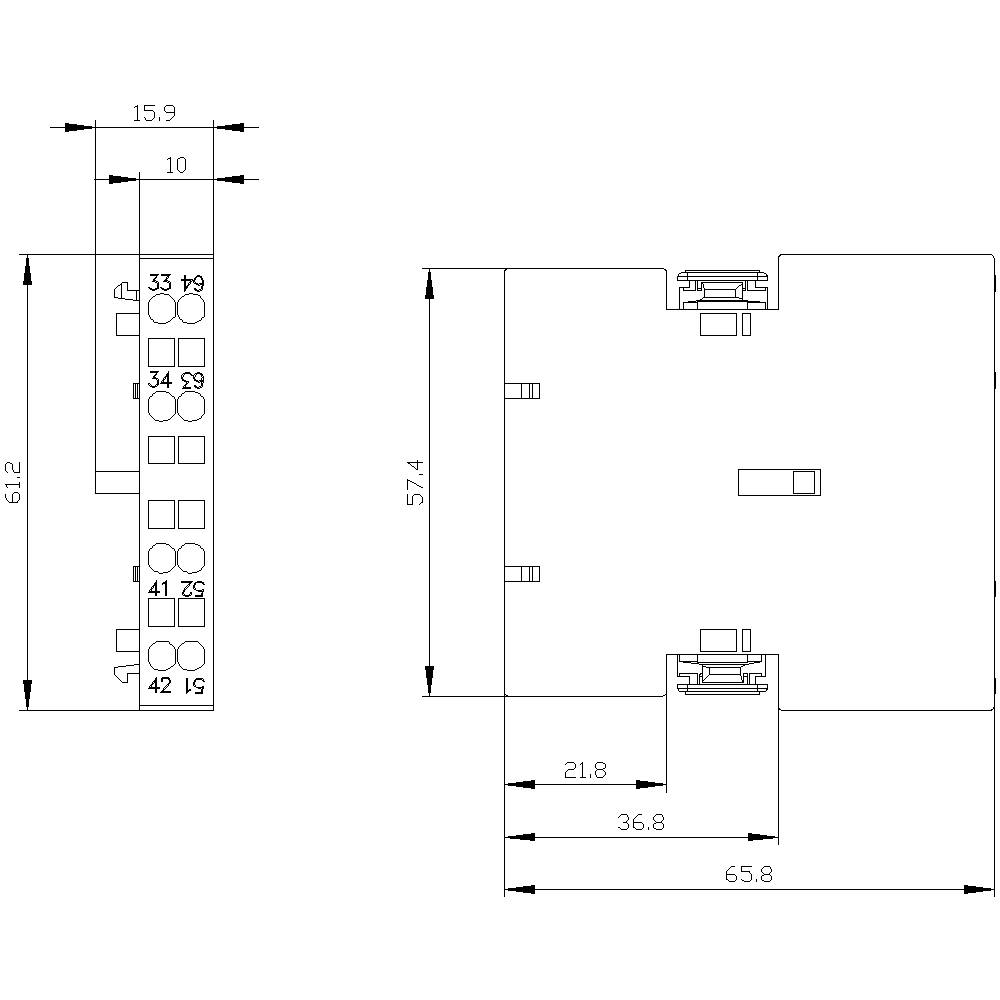

'Tehnična risba električnega modula z merami: višina 61,2 mm, širina 15,9 mm, globina 57,4 mm. Označeni priključki in pritrdilne točke.'

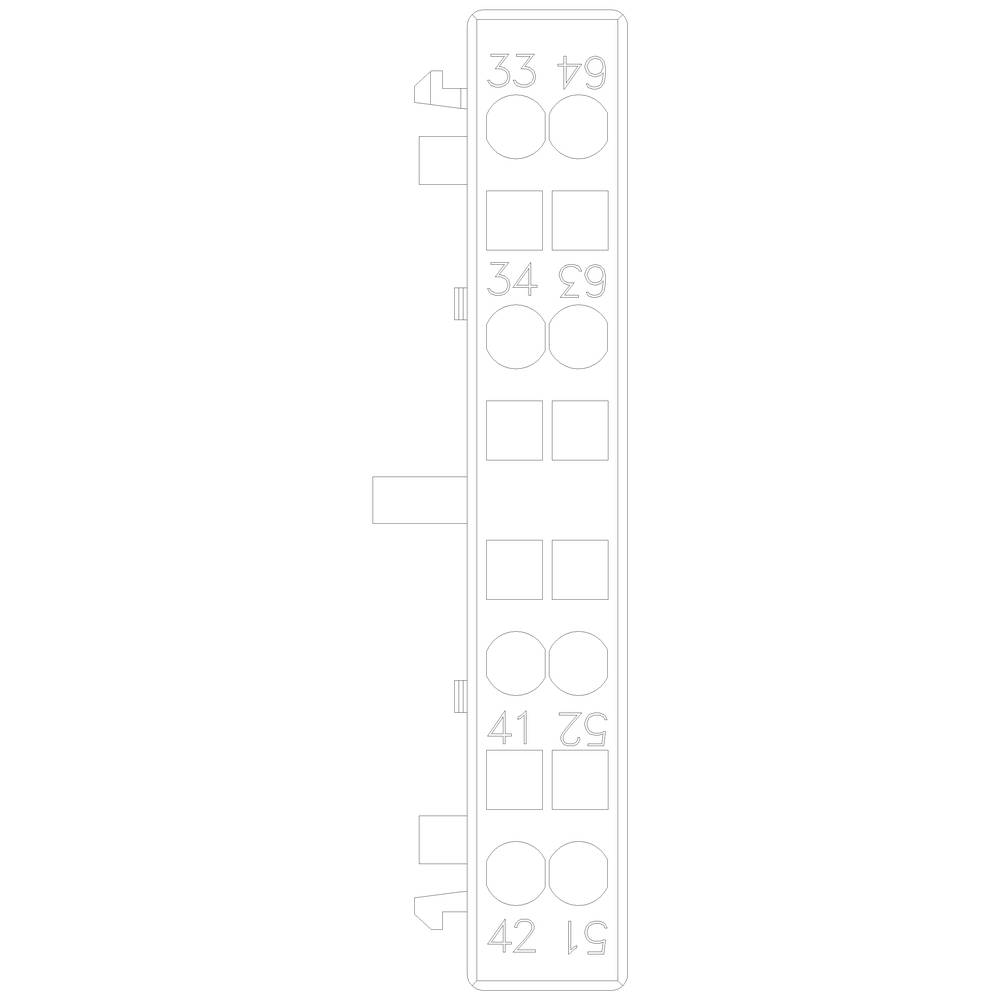

Elementi vodenja kablov s tekočo numeracijo od 33 do 42 in luknjami za upravljanje kablov.

1/6

Slika je simbolična

Vrsta izdelka

pomožni kontaktni blok

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RH2921-2DE11

Primerno za znamko

Siemens

Podatkovni list izdelka (PDF)

Dostava pon, 2.11.

Število

kos - zaloga Nemčija

Skupaj (41,99 € / Kos)

41,99 €

z DDV

Samo 4,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Velikost: S00, S0, S2, S3

Vrsta embalaže: Piece

Vrsta izdelka: pomožni kontaktni blok

Vrsta: 3RH2921-2DE11

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev

Priključek: vzmetna sponka

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 10 mm

Višina: 61.2 mm

Globina: 66 mm

Mere: (Š x V x G) 10 x 61.2 x 66 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: Other

: Clip-on

: None

: Spring clamp connection

: 0

: 1

: 1

: 0

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1750614 Siemens 3RH2921-2DE11 pomožni kontaktni blok s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1750614 Siemens 3RH2921-2DE11 pomožni kontaktni blok s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Elektronski pomožni stikalni blok na strani, 1NO + 1NC Trenutna pot 1 S, 1 NC, za kontaktorje motorja, velikost S0-S3 Vzmetno obremenjena povezava na desni: 33/34, 41/42 levo: 51/52, 63/64 Pomožno stikalo SIRIUS 3RH29 za razširitev pomožnih kontaktov v krmilnem vezju. Stranski vgrajeni 3RH29 pomožni stikali se lahko montirajo na kontaktorje 3RT2 neodvisno od velikosti montažnega orodja. Pomožni kontaktni bloki 3RH19 / 3RH29 so na voljo kot sprednje ali stranske variante, z do štirimi normalno odprtimi ali do dvema običajno odprtima, normalno odprtim in običajno zaprtim kontaktom. Pomožna stikala so lahko zasnovana kot pozitivni pogonski kontaktni elementi v pomožnih kontaktorjih 3RH ali kot zrcalni kontakti v kontaktorjih 3RT. Na voljo so z vijačno povezavo in vzmetno povezavo. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
