Siemens 3RT1055-2XJ46-0LA2 kontaktor za progo 3 zapiralo 75 kW 1000 V/AC s pomožnim kontaktom Primerno za znamko (rele):

Industrijski kontaktor Siemens iz serije Sirius, namenjen krmiljenju električnih naprav, z modro čelno ploščo in priključki zgoraj.

Slika je simbolična

Električna omarica z odprtimi vrati prikazuje ožičenje in elektronske komponente. V ozadju je mokro okno.

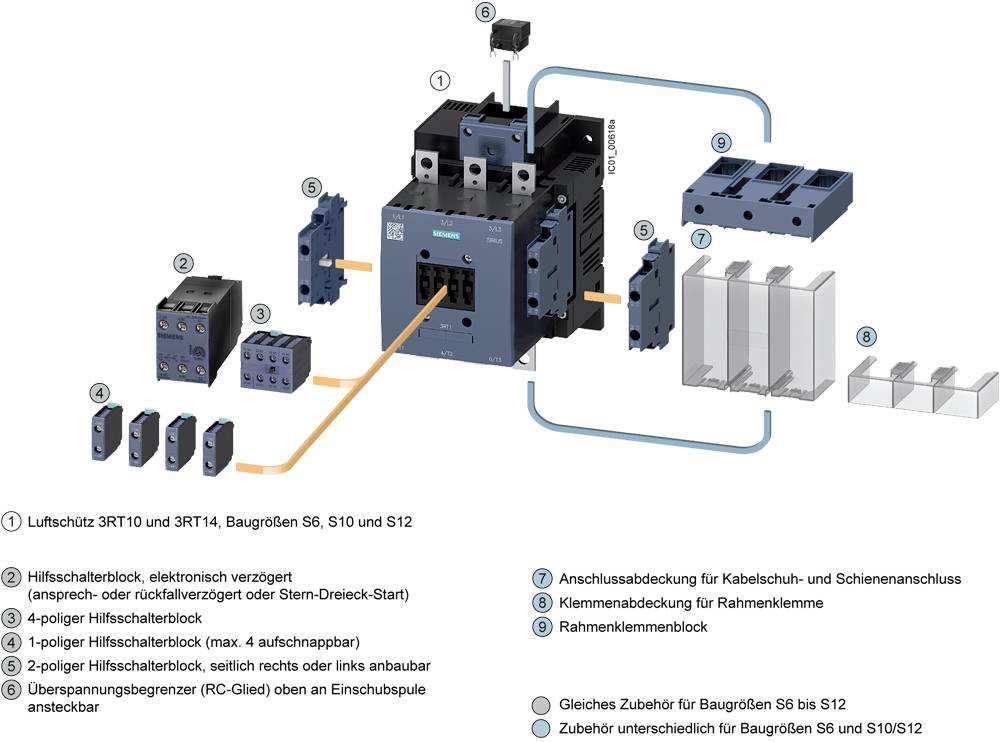

'Pregled zgradbe ločilnika serij S6 do S12, z njegovimi komponentami in dodatno opremo, vključno s povezavami.'

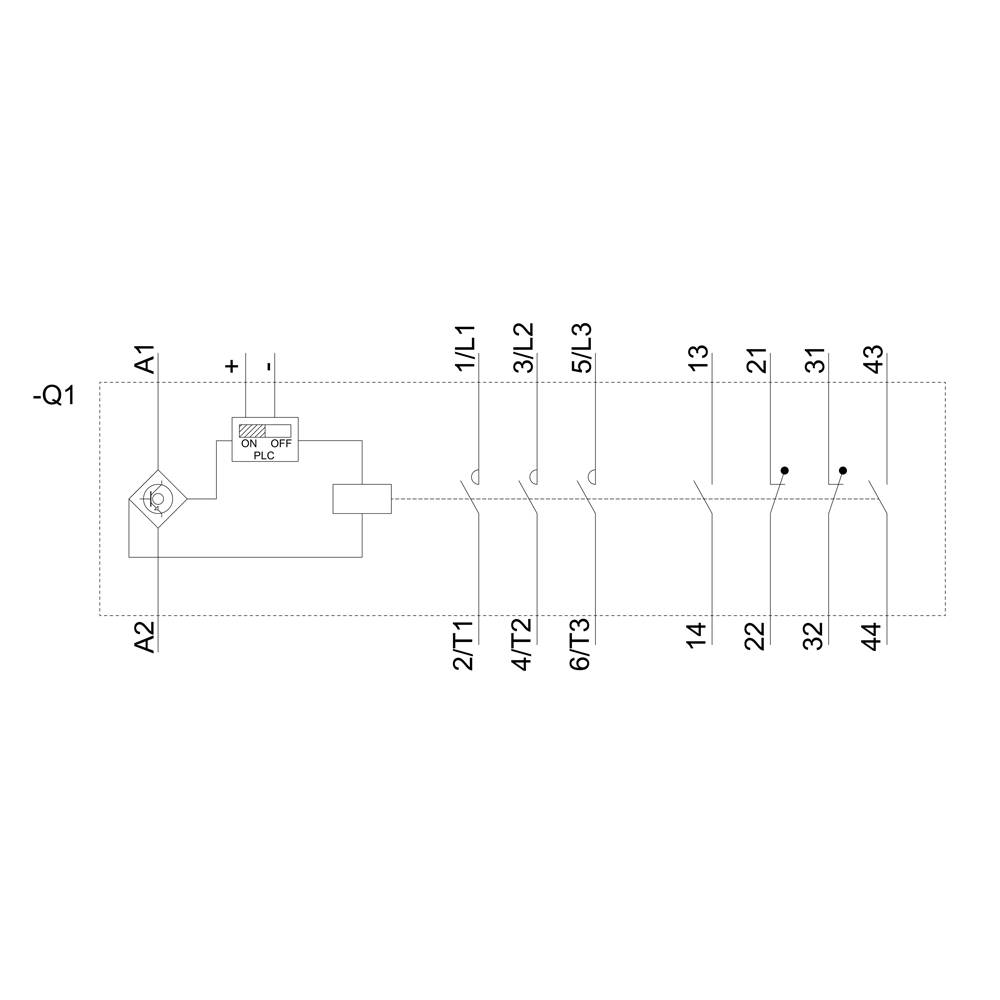

Načrt električnega tokokroga z oznakami: Q1, A1, A2, 1/L1, 3/L2, 5/L3. Prikazuje povezave med stikali in relejem.

Električna shema stikalniškega modula, prikazuje čelni, stranski in tlorisni pogled z natančnimi priključnimi mesti in dimenzijami.

1/5

Slika je simbolična

Vrsta izdelka

kontaktor za progo

Število polov

3-polni

Nazivna napetost

1000 V/AC

Moč

75 kW

Priključek

vijačni

Podatkovni list izdelka (PDF)

Dostava pon, 9.11.

Število

kos - zaloga Nemčija

Skupaj (1525,00 € / Kos)

1525,00 €

z DDV

Samo 90,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Prerez prevodnika je trden ali naseden: 120 mm²

Vrsta izdelka: kontaktor za progo

Vrsta: 3RT1055-2XJ46-0LA2

Velikost: S6

Število polov: 3-polni

Kontakt: 3 zapiralo

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Nazivna napetost: 1000 V/AC

Krmilna napetost (min).: 24 V/DC

Krmilna napetost (maks.): 110 V/DC

Območje krmilne napetosti: 24 - 110 V/DC

Preklopna napetost (maks.): 1000 V/AC

Stalni tok (maks.): 150 A

: 75 kW

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: s pomožnim kontaktom

Namestitev: vijačna pritrditev

Priključek: vijačni

Mehanska življenjska doba: 10000000

Širina: 120 mm

Višina: 172 mm

Mere: (Š x V) 120 mm x 172 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 75 kW

: 3

: 0

: 2

: 2

: 150 A

: 185 A

: Screw connection

: DC

: 132 A

: 75 kW

: 91.93734375

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742433 Siemens 3RT1055-2XJ46-0LA2 kontaktor za progo 3 zapiralo 75 kW 1000 V/AC s pomožnim kontaktom Primerno za znamko (rele):

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742433 Siemens 3RT1055-2XJ46-0LA2 kontaktor za progo 3 zapiralo 75 kW 1000 V/AC s pomožnim kontaktom Primerno za znamko (rele):

Opis

Stikalni kontaktor, AC-3 150 A, tuljava 75 kW / 400 V DC 72 V x (0.7-1.25) PLC vhod 24-110 V DC Pomožni kontakti 2 S + 2 Ö 3-polni Velikosti S6 Železni priključki Tesnilni priključek: SIRIUS 3RT1 za preklopne motorje v ekstremnih pogojih, npr. Za železniške aplikacije. Kontaktorji 3RT1 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Kontaktorji zagotavljajo pravilno povezavo s krmilnikom za vsako aplikacijo (neposredno ali prek PLC-vhoda). Vnaprej sestavljena pomožna stikala zmanjšujejo kompleksnost vašega karoserije. Kontaktorji 3RT1 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Za to varianto je značilno razširjeno delovno in temperaturno območje za strožje pogoje okolice. Na voljo so v različnih velikostih in v širokem obsegu moči. Imajo širok razpon napetosti DC in krmilni vhod PLC. V glavnem vezju se naprave lahko povežejo s tirnicami ali škatlami. Za pomožno in krmilno vezje so na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Za te kontaktorje obstaja vrsta pripomočkov, kot so kompleti ožičenja, ki znatno zmanjšajo ožičenje, pomožna stikala ali pokrove terminala. Senzorji moči 3RT1 za ekstremne pogoje nadomeščajo dokazano serijo 3TB5. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
