Siemens 3RT1056-2NB36 zaščita moči 3 zapiralo 1000 V/AC 1 kos

Industrijski kontaktor Siemens, model Sirius 3RT, uporabljen za krmiljenje električnih motorjev v industrijskih aplikacijah.

Slika je simbolična

Odprta električna omarica z elektronskimi komponentami ob mokrem oknu kaže, da zunaj dežuje.

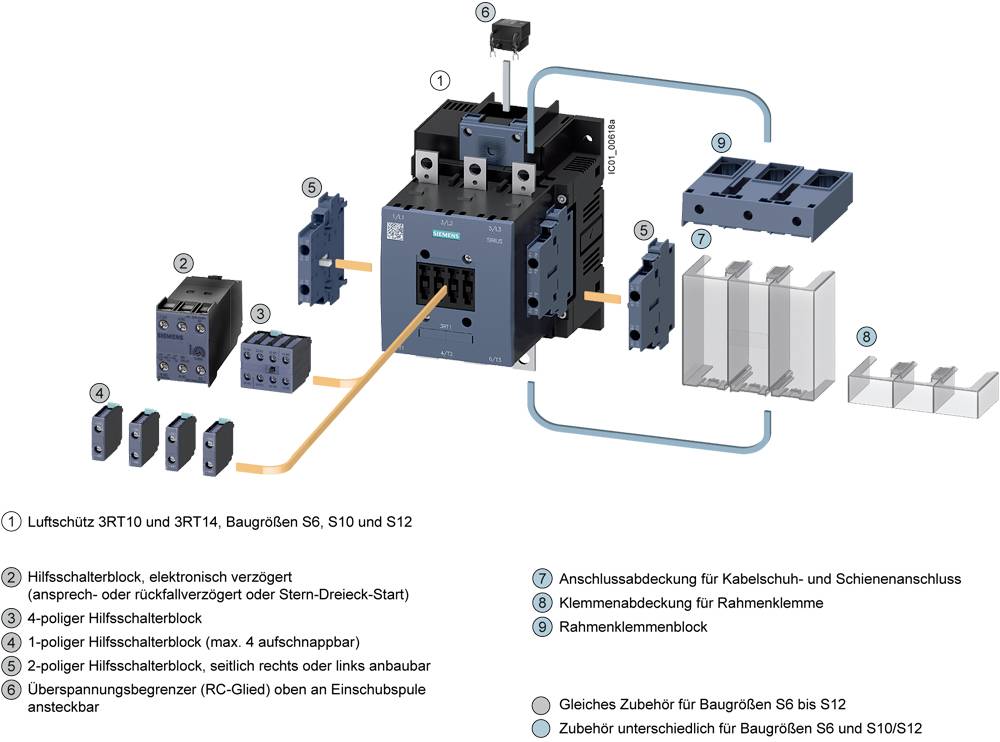

Diagram stikala z opremo, kot so pomožno stikalo in pokrovi sponk, označen s podatki o izdelku in navodili za montažo.

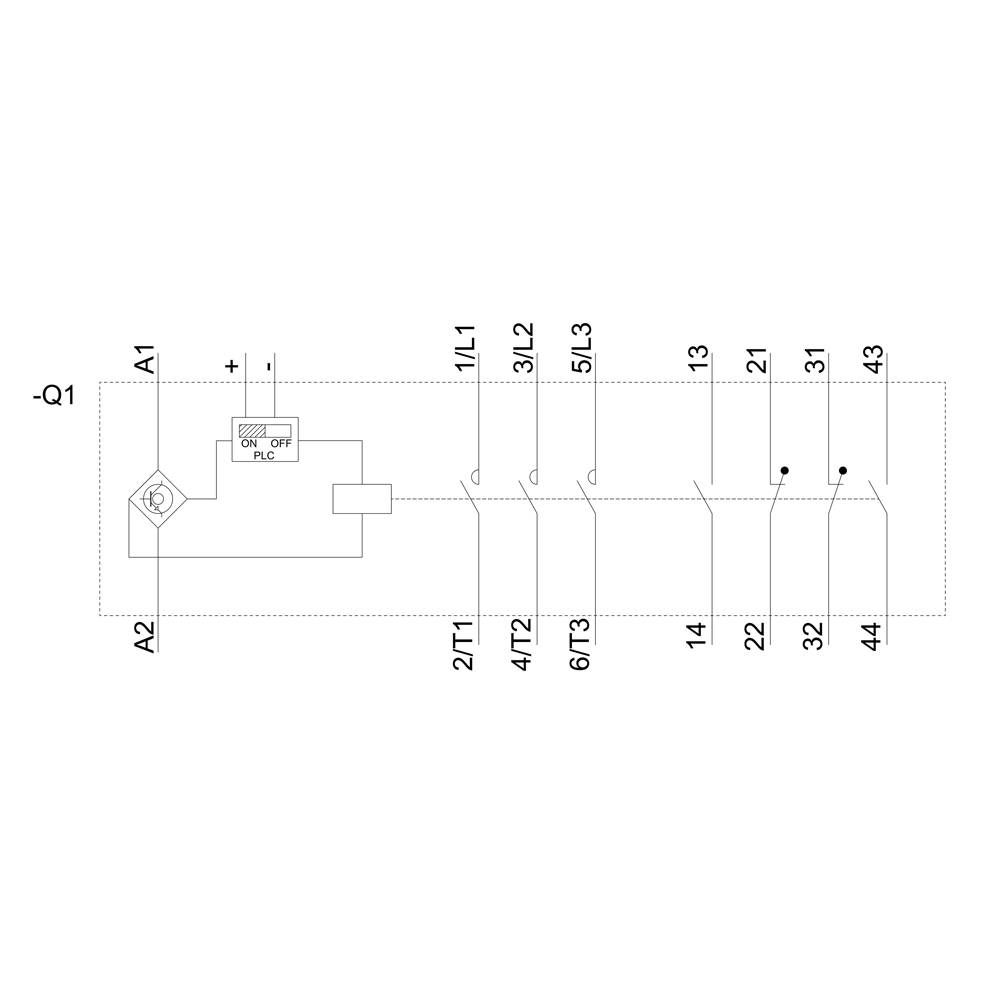

Slika prikazuje diagram električne sheme z razporeditvijo kontaktov v električnem sistemu. Načrt ilustrira priključke in stikalne kontakte.

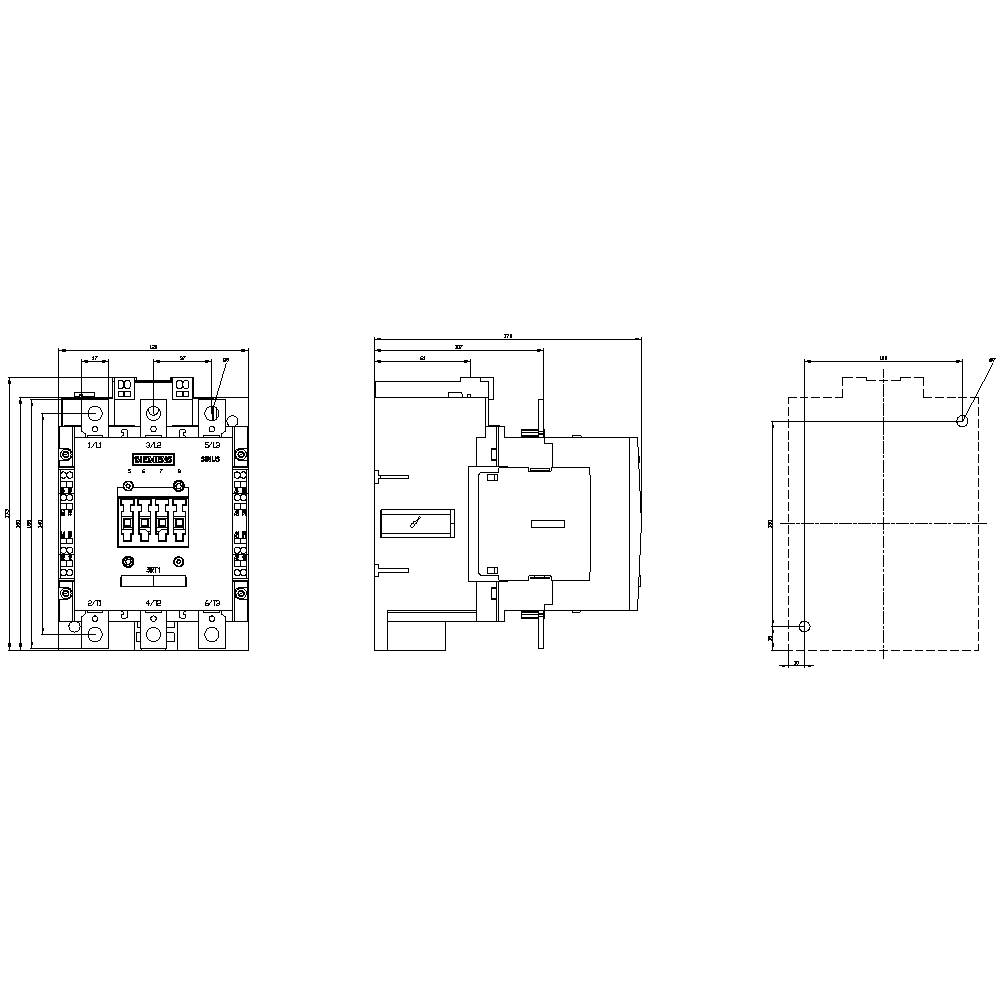

Tehnični načrt električnega stikala s sprednjim, stranskim in tlorisnim pogledom, prikazuje priključne sponke in dimenzije.

1/5

Slika je simbolična

Vrsta izdelka

zaščita moči

Število polov

3-polni

Nazivna napetost

1000 V/AC

Priključek

priključek tirnice

Vrsta

3RT1056-2NB36

Podatkovni list izdelka (PDF)

Dostava pet, 16.10.

Število

kos - zaloga Nemčija

Skupaj (1319,00 € / Kos)

1319,00 €

z DDV

Samo 71,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC / DC
Prerez prevodnika je trden ali naseden: 120 mm²

Vrsta izdelka: zaščita moči

Vrsta: 3RT1056-2NB36

Velikost: S6

Število polov: 3-polni

Kontakt: 3 zapiralo

Nazivna napetost: 1000 V/AC

Namestitev: vijačna pritrditev

Priključek: priključek tirnice

Mehanska življenjska doba: 10000000

: IP00

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 120 mm

Višina: 172 mm

Globina: 170 mm

Mere: (Š x V x G) 120 x 172 x 170 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 90 kW

: 3

: 2

: 2

: 185 A

: 215 A

: Rail connection

: AC/DC

: 160 A

: 90 kW

: 110.3248125

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1744917 Siemens 3RT1056-2NB36 zaščita moči 3 zapiralo 1000 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1744917 Siemens 3RT1056-2NB36 zaščita moči 3 zapiralo 1000 V/AC 1 kos

Opis

Stikalo za moč, AC-3 185 A, 90 kW / 400 V AC (50-60 Hz) / delovanje DC UC 21-27, 3 V Dodatni kontakti 2 NO + 2 NC 3-polni, velikost S6 Železniški priključki Pogon: Vmesni DC 24 V vzmetni priključek Stikalo za moč SIRIUS 3RT1 za stikalne motorje. Kontaktorji 3RT1 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Kontaktorji zagotavljajo pravilno povezavo s krmilnikom za vsako aplikacijo (neposredno ali prek PLC-vhoda). Vnaprej sestavljena pomožna stikala zmanjšujejo kompleksnost vašega karoserije. Kontaktorji 3RT1 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Na voljo so v različnih velikostih in v širokem obsegu moči. Lahko jih upravljate z AC ali DC, nekatere različice imajo široko napetostno območje in PLC krmilni vhod. V glavnem vezju se naprave lahko povežejo s tirnicami ali škatlami. Za pomožno in krmilno vezje so na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Za te kontaktorje obstaja vrsta pripomočkov, kot so kompleti ožičenja, ki znatno zmanjšajo ožičenje, pomožna stikala ali pokrove terminala. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
