Siemens 3RT1066-6NP36 zaščita moči 3 zapiralo 1000 V/AC 1 kos

Siemensov električni odklopnik modela Sirius 3RT10 65-6AP36. Ima priključke zgoraj in spodaj za ožičenje.

Slika je simbolična

Električna omarica z veliko kabli in stikali stoji ob oknu za zaščito pred dežjem, za katerim so vidni industrijski stroji.

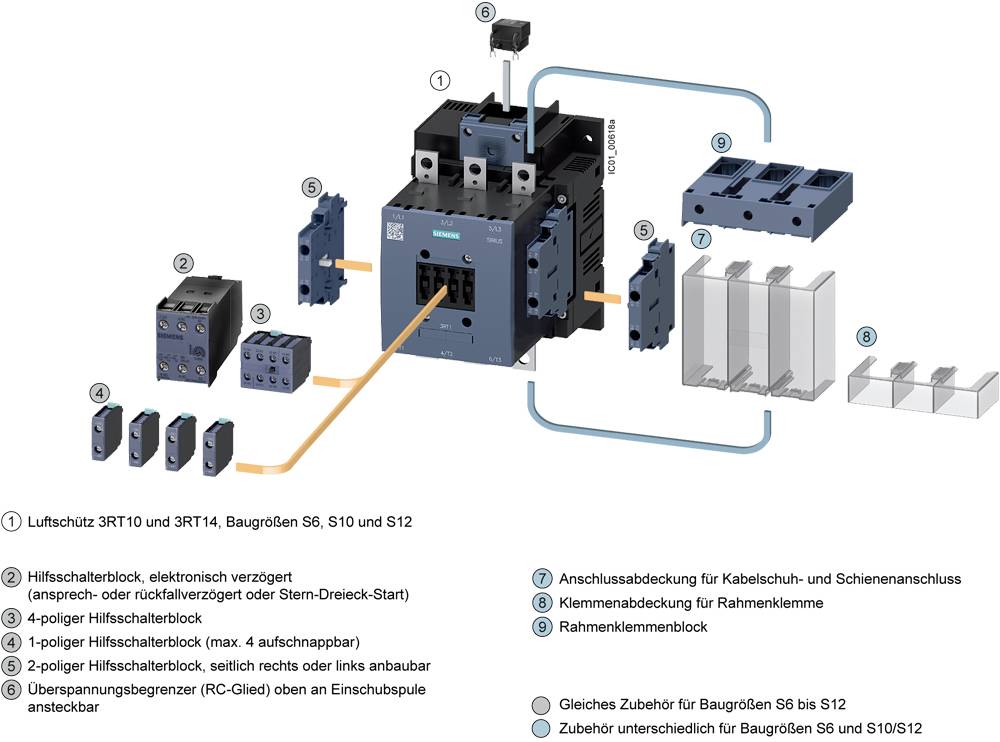

'Grafika prikazuje zgradbo in opremo zračne zaščite 3RT10 in 3RT14. Vsebuje pomožni kontaktni blok, glavne tokovne priključke in pokrove.'

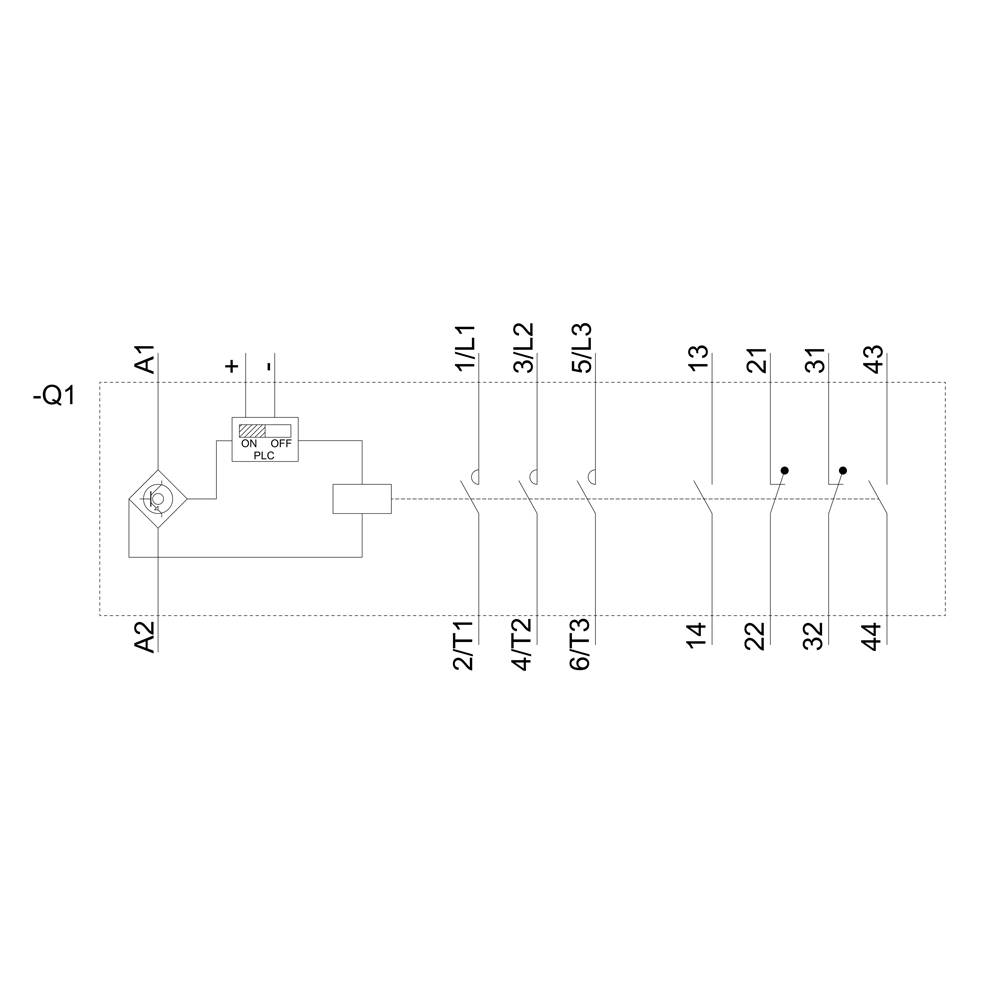

Električna shema z relejem, več stikalnimi kontakti, napajanjem (+/-) in oznakami: A1, A2, 1L1, 3L2, 5L3, 13, 21, 31, 43.

Tristransko tehnično risbo električnega releја, ki prikazuje različne poglede: pogled spredaj levo, pogled s strani na sredini, pogled zadaj desno.

1/5

Slika je simbolična

Vrsta izdelka

zaščita moči

Število polov

3-polni

Nazivna napetost

1000 V/AC

Priključek

priključek tirnice

Vrsta

3RT1066-6NP36

Podatkovni list izdelka (PDF)

Dostava sre, 21.10.

Število

kos - zaloga Nemčija

Skupaj (2435,00 € / Kos)

2435,00 €

z DDV

Samo 108,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC / DC
Enožični ali večžični prevodnik prevodnika: 240 mm²

Vrsta izdelka: zaščita moči

Vrsta: 3RT1066-6NP36

Velikost: S10

Število polov: 3-polni

Kontakt: 3 zapiralo

Nazivna napetost: 1000 V/AC

Namestitev: vijačna pritrditev

Priključek: priključek tirnice

Mehanska življenjska doba: 10000000

: IP00

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 145 mm

Višina: 210 mm

Globina: 202 mm

Mere: (Š x V x G) 145 x 210 x 202 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 160 kW

: 3

: 2

: 2

: 300 A

: 330 A

: 200-277 V

: 200-277 V

: 200-277 V

: Rail connection

: AC/DC

: 280 A

: 160 kW

: 183.875

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1746239 Siemens 3RT1066-6NP36 zaščita moči 3 zapiralo 1000 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1746239 Siemens 3RT1066-6NP36 zaščita moči 3 zapiralo 1000 V/AC 1 kos

Opis

Stikalo, AC-3 300 A, 160 kW / 400 V AC (50-60 Hz) / delovanje DC UC 200-277 V Dodatni kontakti 2 NO + 2 NC 3-polni, velikost S10 Železniški priključki Pogon: elektronski s PLC vmesnikom DC 24 V vijačni priključek SIRIUS 3RT1 za stikalne motorje. Kontaktorji 3RT1 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Kontaktorji zagotavljajo pravilno povezavo s krmilnikom za vsako aplikacijo (neposredno ali prek PLC-vhoda). Vnaprej sestavljena pomožna stikala zmanjšujejo kompleksnost vašega karoserije. Kontaktorji 3RT1 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Na voljo so v različnih velikostih in v širokem obsegu moči. Lahko jih upravljate z AC ali DC, nekatere različice imajo široko napetostno območje in PLC krmilni vhod. V glavnem vezju se naprave lahko povežejo s tirnicami ali škatlami. Za pomožno in krmilno vezje so na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Za te kontaktorje obstaja vrsta pripomočkov, kot so kompleti ožičenja, ki znatno zmanjšajo ožičenje, pomožna stikala ali pokrove terminala. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
