Name: Siemens 3RT2016-1AD02 zaščita moči 3 zapiralo 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos
Brand: Siemens
SKU: 1730532
Availability: BackOrder

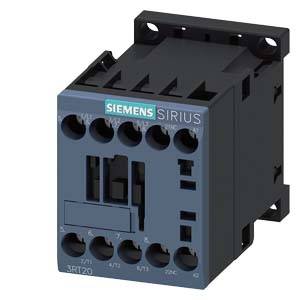

Črn električni kontaktor Siemens, model 'SIRIUS 3RT20', namenjen krmiljenju strojev, z različnimi priključnimi sponkami.

Odprt električni omarica prikazuje elektronske komponente. V ozadju je okno z vodnimi kapljicami in zamegljeno strojno opremo.

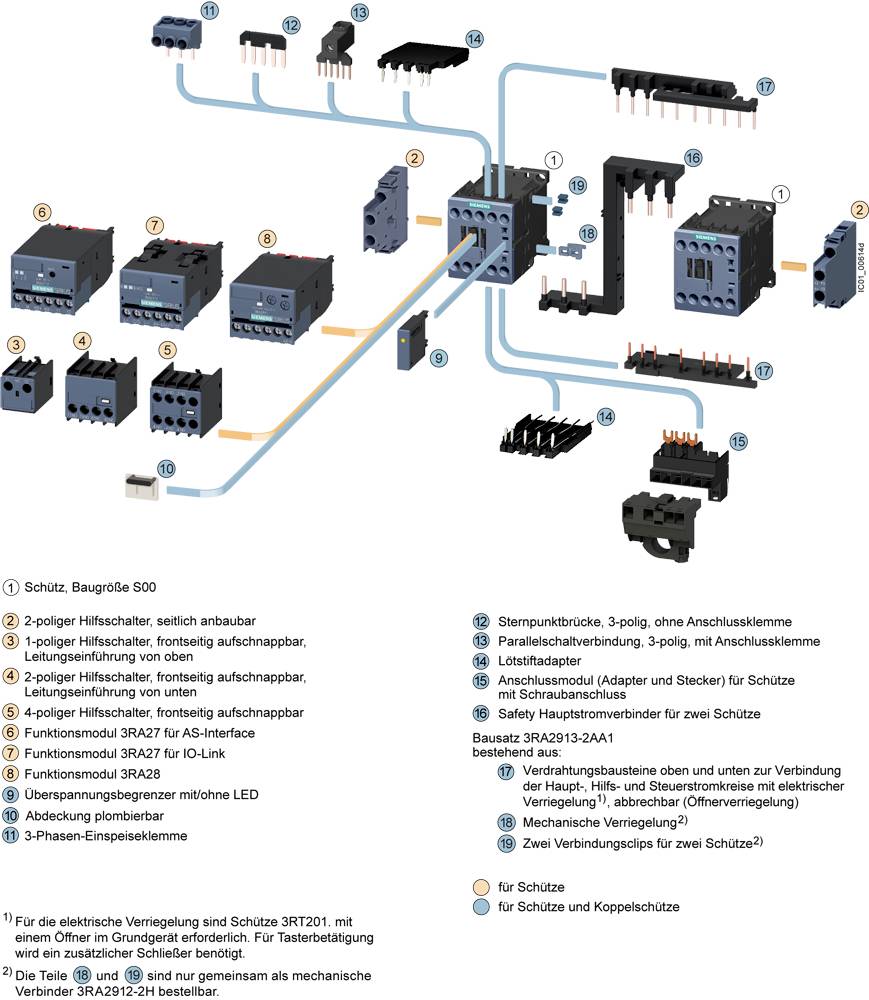

Električna shema z različnimi električnimi komponentami, kot so stikala za moč, kontaktorji in priključki. Oštevilčeni in označeni elementi prikazujejo povezovalne poti in funkcije.

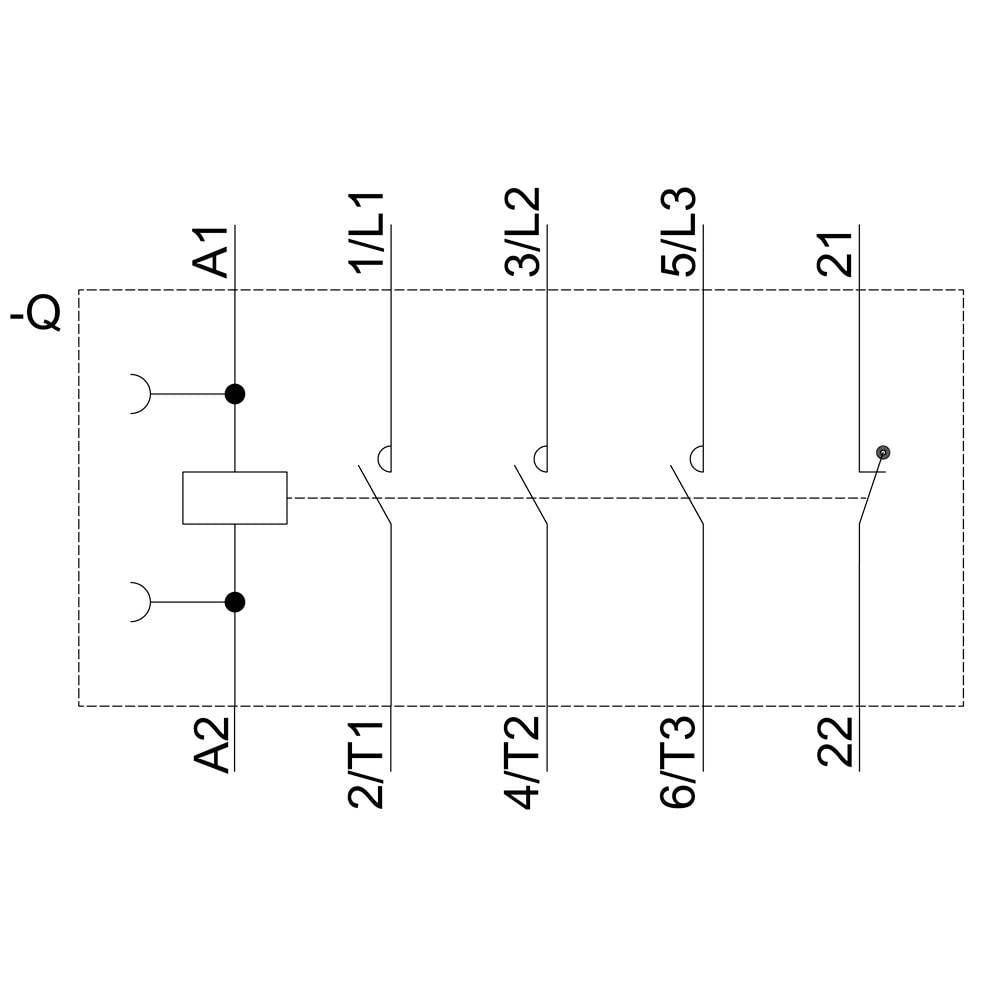

Diagram električnega tokokroga prikazuje stikalo A1/A2, varovalko 1L1/2T1, 3L2/4T2, 5L3/6T3 in povezavo do kontakta 21/22 znotraj električnega tokokroga.

Tehnična risba releja z vtičnico. Prikazuje tri poglede: pogled od spredaj, stranski pogled in pogled od zgoraj z merami v milimetrih.

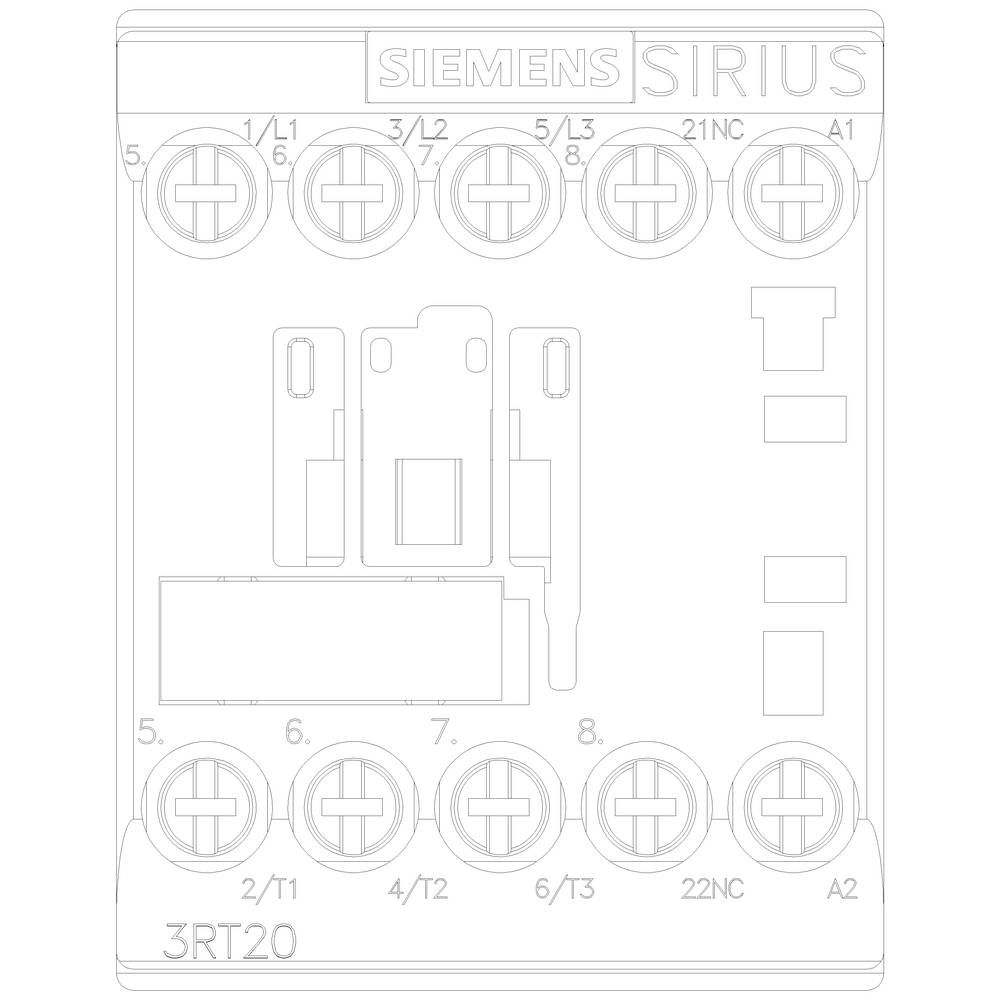

'Diagram Siemensovega SIRIUS 3RT20 kontaktorja. Zgoraj: Priključki L1, L2, L3; spodaj: Priključki 2/T1, 4/T2, 6/T3.'

1/6

Slika je simbolična

Vrsta izdelka

zaščita moči

Število polov

3-polni

Nazivna napetost

690 V/AC

Priključek

vijačni

Vrsta

3RT2016-1AD02

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava tor.,24.11.

Število

kos - zaloga Nemčija

Skupaj (67,99 € / Kos)

67,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC
Enožični ali večžični prerez prevodnika: 4 mm²
Presek prevodnika je fino naseden: 2,5 mm²

Vrsta izdelka: zaščita moči

Vrsta: 3RT2016-1AD02

Velikost: S00

Število polov: 3-polni

Kontakt: 3 zapiralo

Vrsta pomožnega kontakta: 1 odpiralo

Nazivna napetost: 690 V/AC

Krmilna napetost (min).: 42 V/AC

Krmilna napetost (maks.): 42 V/AC

Območje krmilne napetosti: 42 - 42 V/AC

Preklopna napetost (maks.): 690 V/AC

Stalni tok (maks.): 9 A

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačni

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 58 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 58 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 42-42 V

: 42-42 V

: Screw connection

: AC

: 8.5 A

: 3.677

UKCA: da

Različice(Vse cene so z DDV)

Vrsta izdelka

Siemens 3RT2015-1AB01-1AA0 zaščita moči 3 zapiralo 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Št. izdelka:1729542

Dostava tor.,24.11.

Conrad Electronic

zaščita moči

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

61,99 €^*

Siemens 3RT2015-1AB01-2AA0 zaščita moči 3 zapiralo 3 kW 690 V/AC s pomožnim kontaktom Piece 1 kos

Št. izdelka:1682165

Dostava tor.,24.11.

Conrad Electronic

zaščita moči

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

61,99 €^*

Siemens 3RT2015-1AB02 zaščita moči 3 zapiralo 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Št. izdelka:1729543

Dostava pet.,20.11.

Conrad Electronic

zaščita moči

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

55,99 €^*

Siemens 3RT2015-1AB02-1AA0 zaščita moči 3 zapiralo 3 kW 690 V/AC Primerno za znamko (rele): Siemens Piece 1 kos

Št. izdelka:1700576

Dostava tor.,24.11.

Conrad Electronic

zaščita moči

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

61,99 €^*

Siemens 3RT2015-1AB02-2AA0 zaščita moči 3 zapiralo 3 kW 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1686470

Dostava tor.,24.11.

Conrad Electronic

zaščita moči

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

61,99 €^*

Siemens 3RT2015-1AD01 zaščita moči 3 zapiralo 3 kW 690 V/AC Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1729544

Dostava tor.,24.11.

Conrad Electronic

zaščita moči

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

61,99 €^*

Siemens 3RT2015-1AD02 zaščita moči 3 zapiralo 3 kW 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens Single 1 kos

Št. izdelka:1700577

Dostava tor.,24.11.

Conrad Electronic

zaščita moči

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

61,99 €^*

Siemens 3RT2015-1AF01 zaščita moči 3 zapiralo 3 kW 690 V/AC s pomožnim kontaktom 1 kos

Št. izdelka:1729545

Dostava pet.,20.11.

Conrad Electronic

zaščita moči

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

55,99 €^*

Siemens 3RT2015-1AF02 zaščita moči 3 zapiralo 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1729546

Dostava pet.,20.11.

Conrad Electronic

zaščita moči

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

55,99 €^*

Siemens 3RT2015-1AG61 zaščita moči 3 zapiralo 3 kW 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1730315

Dostava tor.,24.11.

Conrad Electronic

zaščita moči

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

63,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1730532 Siemens 3RT2016-1AD02 zaščita moči 3 zapiralo 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1730532 Siemens 3RT2016-1AD02 zaščita moči 3 zapiralo 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Opis

Stikalo za moč, AC-3 9 A, 4 kW / 400 V 1 O, AC 42 V, 50/60 Hz 3-polni, velikost S00 Vijačni priključek SIRIUS 3RT2 kontaktor za stikalne motorje. Kontaktorji 3RT2 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Mnoge kombinacije naprav so tovarniško preizkušene. Kontaktorji zagotavljajo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Vgrajena pomožna stikala zmanjšujejo kompleksnost vašega telesa. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Na voljo so v različnih velikostih in v širokem obsegu moči pri delovanju AC in DC. Poleg tehnologije vijačne povezave so naprave na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Celovita dodatna oprema, kot so pomožni kontakti, pomožna izdaja itd., So enotna za vse velikosti. Razpoložljivi priključni bloki, funkcijski moduli in sistem dovoda SIRIUS 3RV29 znatno zmanjšajo napetost v ožičenju. Kontaktorji 3RT2 nadomestijo dokazano serijo 3RT1 (do 55 kW). Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
