Name: Siemens 3RA28131FW10 3RA2813-1FW10 pomožno stikalo 24 V 1 kos Časovni razpon: 0.05 - 100 s
Brand: Siemens
SKU: 1702110
Availability: BackOrder

Krmilna naprava Siemens Sirius 3RA2813, prikazuje priključke za 24-240V AC/DC. Primerna za krmiljenje ali zaščito v električnih aplikacijah.

Strežniška omara z različnimi elektronskimi komponentami in kabli, urejeno razporejenimi na policah, prikazuje tehnično namestitev.

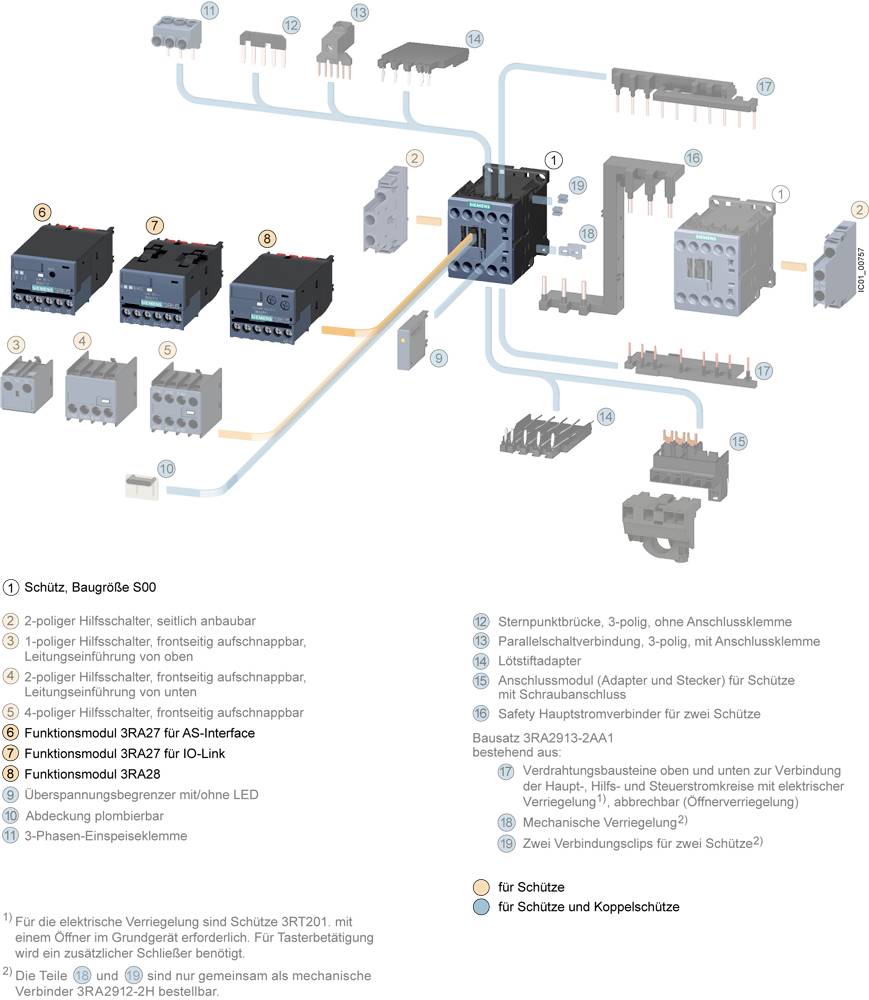

Električna shema za kontaktor in vmesne releje, prikazuje različne module in njihove priključke, oštevilčene za pregled. Glavni kontaktor je v sredini.

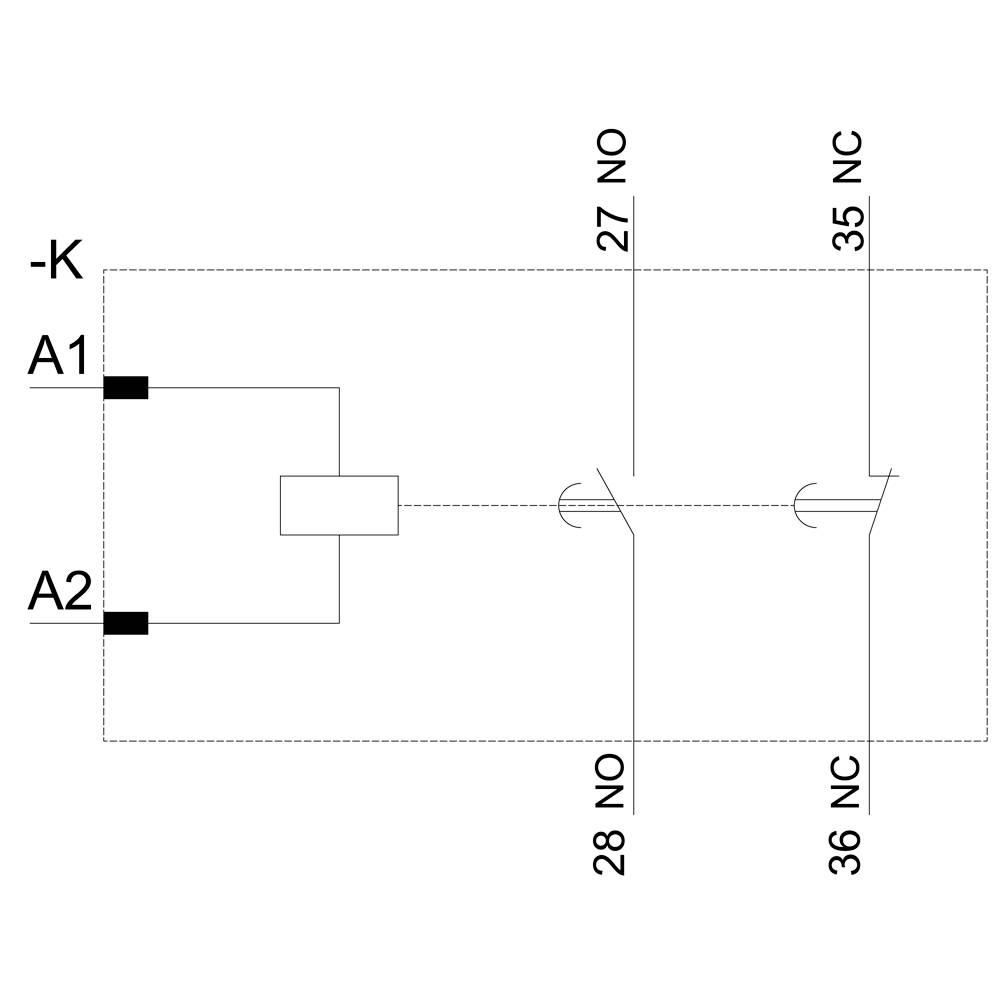

Shematski načrt z relejem: Priključki tuljave A1 in A2 levo; desno dva stikala, 27 NO (normalno odprto) in 35 NC (normalno zaprto).

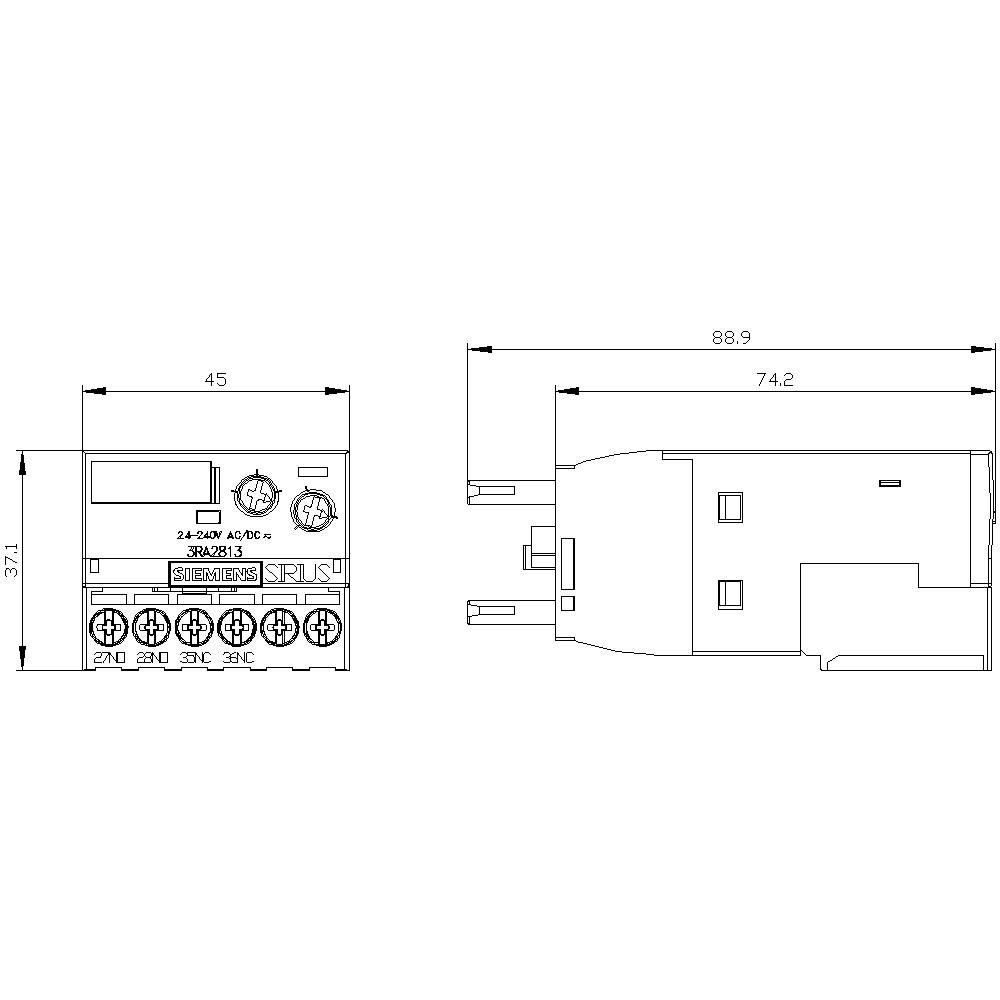

Tehnična risba elektronske naprave s čelnim in stranskim pogledom. Dimenzije: 45x37,1 mm (spredaj), 88,9x74,2 mm (stran).

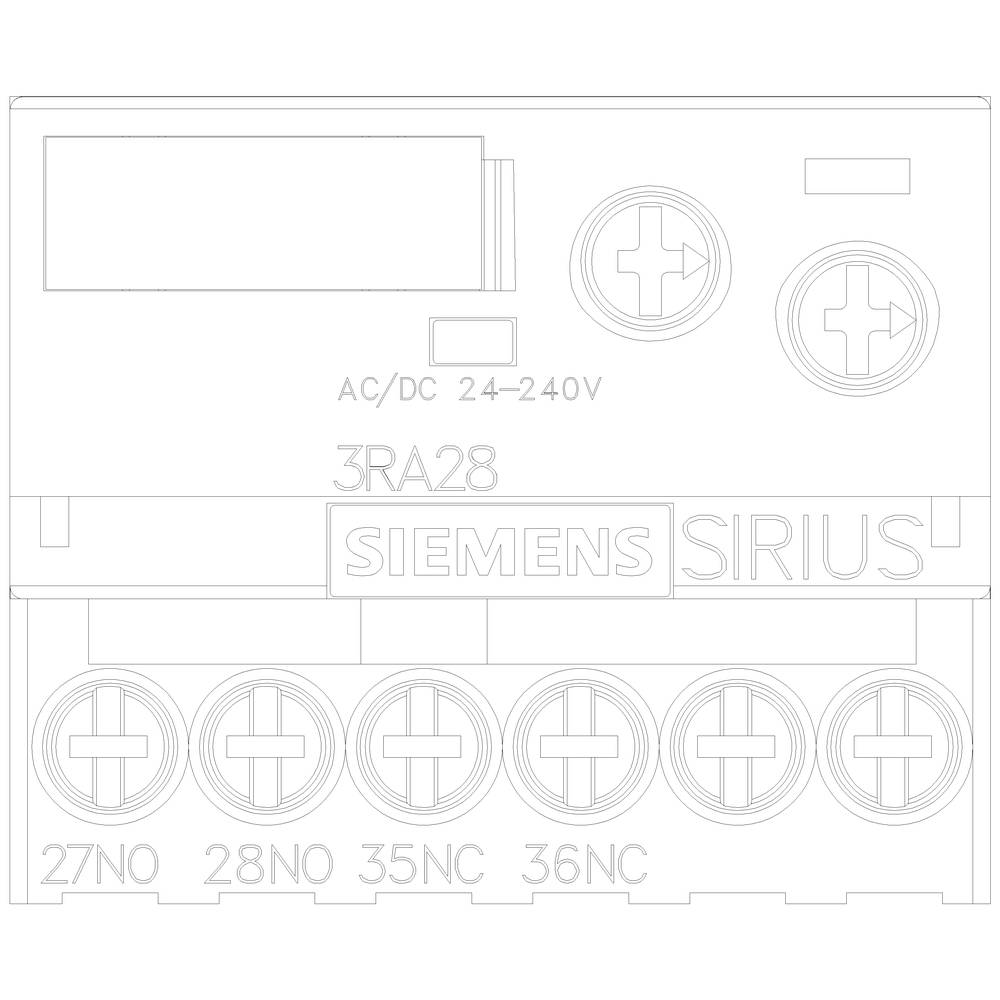

Risba Siemens Sirius krmilne naprave s priključnimi sponkami, napajanje 24-240V AC/DC, številka izdelka 3RA28.

1/6

Slika je simbolična

Vrsta izdelka

pomožno stikalo

Funkcije

zakasnjen delovni vklop

Delovna napetost

24 V

Vrsta

3RA2813-1FW10

Material kontakta

AgNi

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,30.11.

Število

kos - zaloga Nemčija

Skupaj (104,99 € / Kos)

104,99 €

z DDV

Brezplačna dostava

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: pomožno stikalo

Vrsta: 3RA2813-1FW10

Funkcije: zakasnjen delovni vklop

Delovna napetost: 24 V

Material kontakta: AgNi

Preklopna napetost (maks.): 240 V DC/AC

Časovni razpon (min.): 0.05 s

Časovni okvir (maks.): 100 s

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

: IP20

Električna življenjska doba: 100.000

Mehanska življenjska doba: 10000000

Širina: 45 mm

Višina: 38 mm

Globina: 74 mm

Mere: (Š x V x G) 45 x 38 x 74 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: Electronic

: 0

: 0

: 0

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1702110 Siemens 3RA28131FW10 3RA2813-1FW10 pomožno stikalo 24 V 1 kos Časovni razpon: 0.05 - 100 s

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1702110 Siemens 3RA28131FW10 3RA2813-1FW10 pomožno stikalo 24 V 1 kos Časovni razpon: 0.05 - 100 s

Opis

Elektronsko zakasnitev dodatnega zakasnjenega dodatnega vklopnega stikala 1 O + 1 S AC / DC 24 ... 240 V Časovni razpon 0,05 ... 100 s Sprednja stran za kontaktorje 3RT2 S00-S2 Vijačni priključek Varistor za dušenje kontaktnih navitij integrirano Elektronsko zakasnjeno pomožno stikalo SIRIUS 3RA28 za Časovno zakasnjeno preklapljanje naslednjih vezij za vgradnjo na kontaktorje 3RT2 in kontaktorske rele 3RH2. Elektronsko zakasnjena dodatna stikala omogočajo natančno nastavitev natančnosti s preklapljanjem časovnih intervalov in integrirano električno povezavo ter tovarniško integriran varistor (zaščitno vezje). Preprosto in brez orodja omogoča, da se brez dodatnih ožičenja uresničijo neodvisne časovne funkcije. S tem se bodo izognili napakam o napakah in zmanjšali stroške testiranja. S pritrditvijo na sprednjo stran naprave si prihranite prostor na DIN-profilu. Naprave se lahko uporabljajo po vsem svetu zaradi mednarodnih odobritev (npr. IEC, CCC, UL / CSA). Elektronsko zakasnjeni pomožni kontakti so na voljo za kontaktorje 3RT2 in pomožne kontakte 3RH2 v velikostih S00 do S3. Na voljo s prilagodljivim širokim napetostnim območjem AC / DC 24-240 V, izbirnimi izhodi 1 S + 1 O ali 1 W in v vijačni ali vzmetni povezavi. Kompleti ožičenja in zapiralni pokrov so na voljo za dodatna stikala z elektronsko zakasnitvijo. Releji SIRIUS - program za vse primere.
