Siemens 3RA28152AW10 3RA2815-2AW10 pomožno stikalo večfunkcijski 1 kos Časovni razpon: 0.05

Slika prikazuje Siemens SIRIUS stikalno napravo, model 3RA2815, primerno za 24-240V AC/DC. Ima čelne regulatorje in priključne sponke.

Slika je simbolična

Odprta električna omarica, polna električnih komponent in kablov, ki so urejeno razporejeni na različnih ravneh.

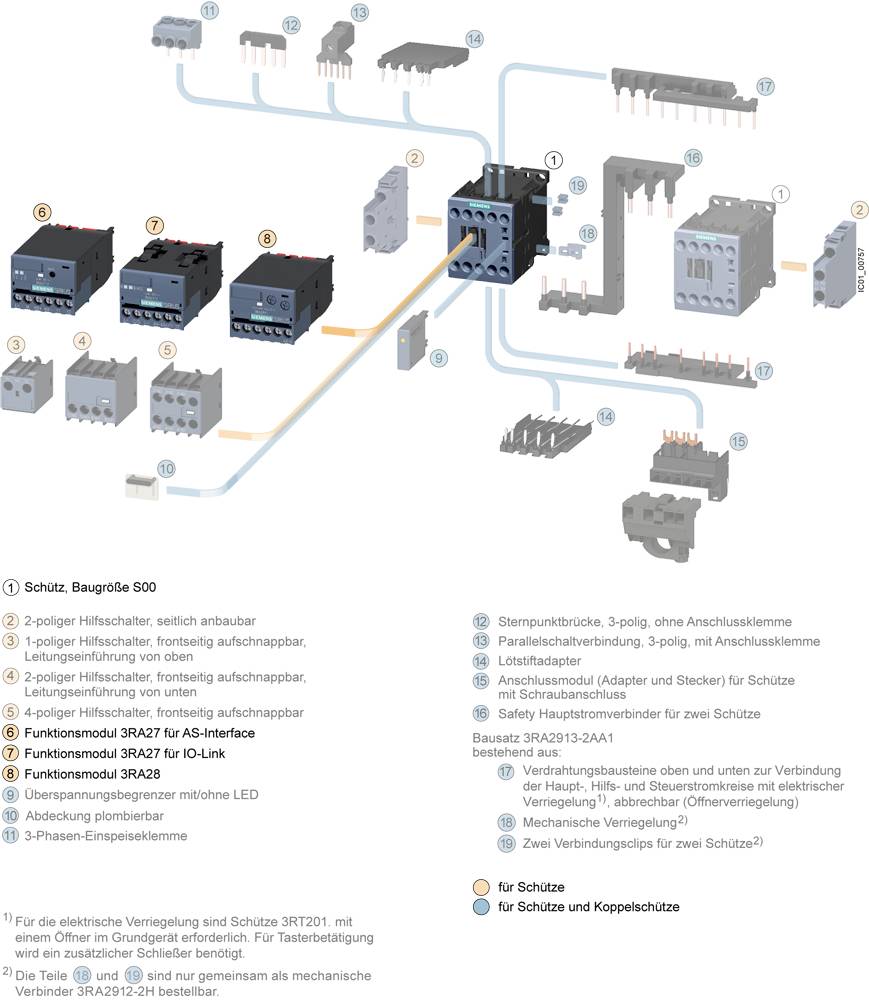

Diagram strelcev in opreme. Prikazuje različne vrste strelcev in module z opisi tipov, funkcij in priključkov.

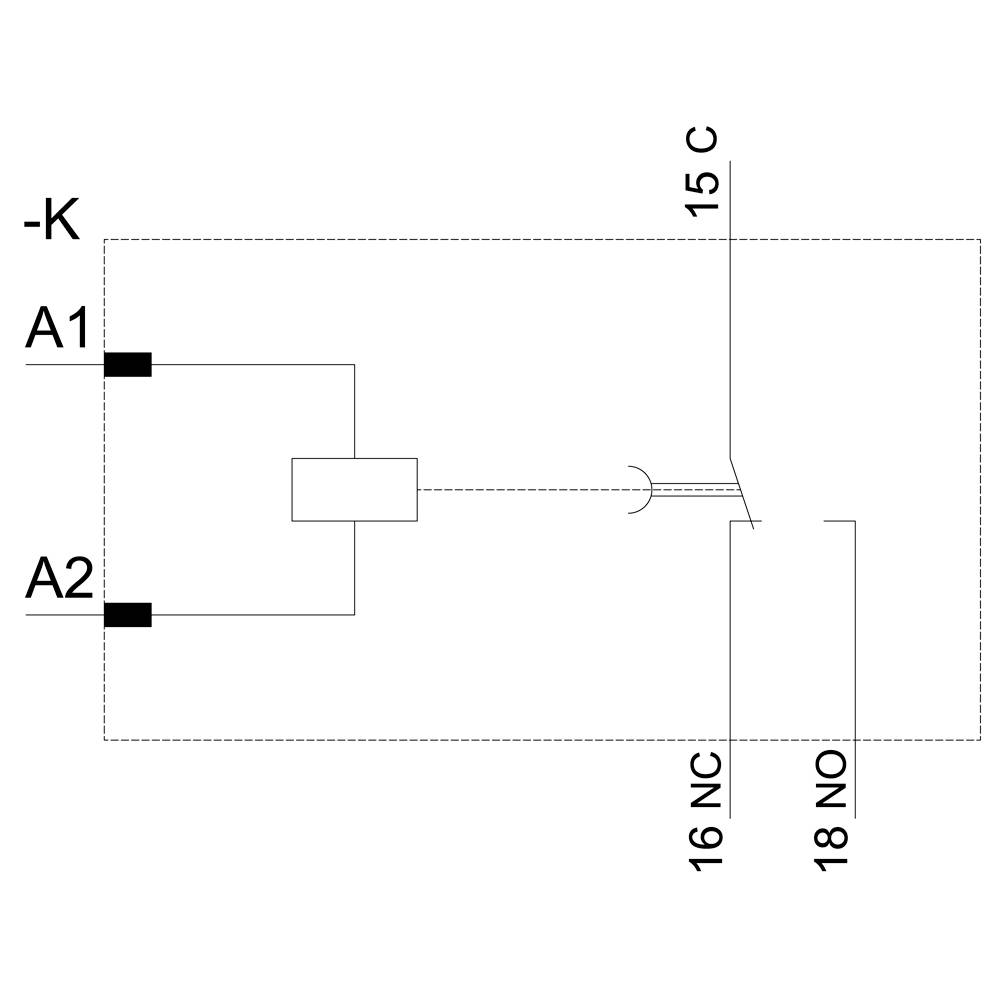

'Shematski diagram releja s tuljavo na A1 in A2, kontakti 15C, 16NC in 18NO prikazani.'

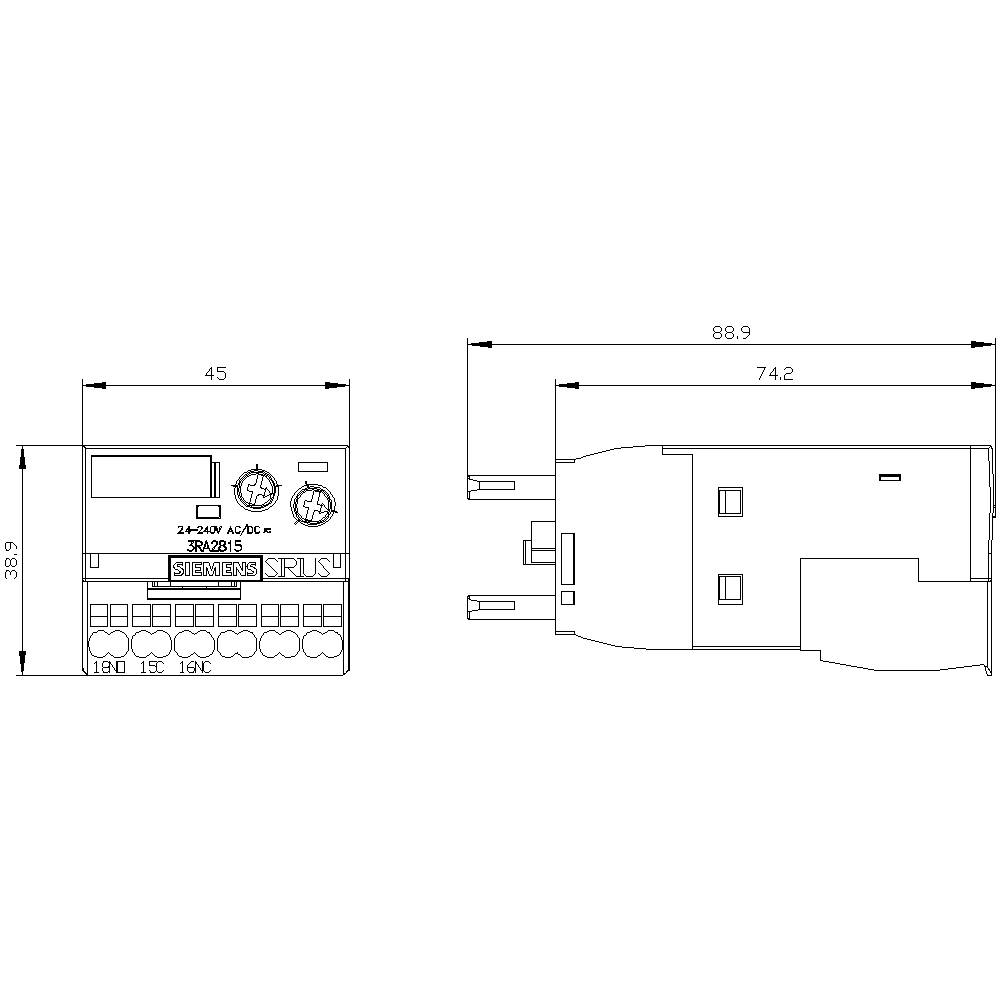

Tehnična risba električnega aparata s sprednjim in stranskim pogledom. Mere: 45 x 88,9 mm. Vidni so podrobni priključki.

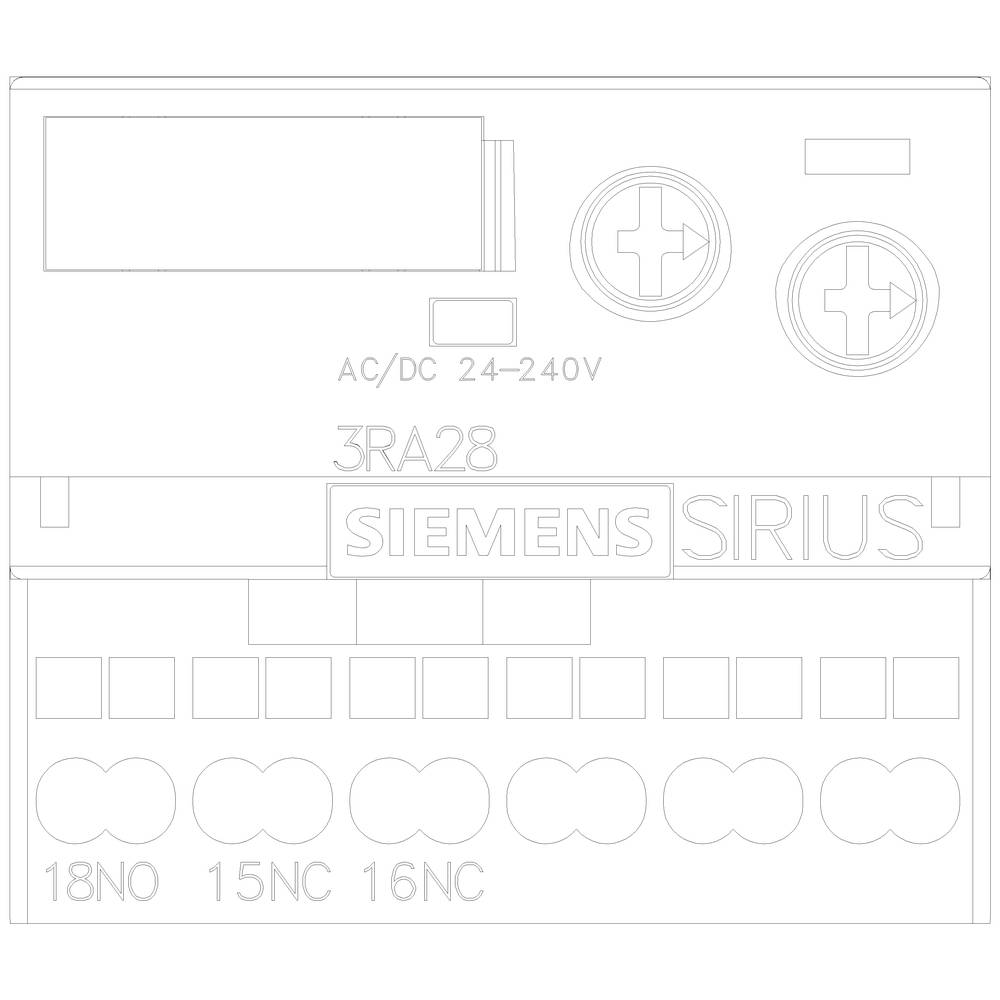

Siemens Sirius kontaktor z modelno številko 3RA28 za AC/DC 24-240V. Prikazuje priključne kontakte 18NO, 15NC, 16NC.

1/6

Slika je simbolična

Vrsta izdelka

pomožno stikalo

Izvedba

večfunkcijski

Funkcije

zakasnjen izklop

Min. obratovalna napetost

24 V

Maks. obratovalna napetost

240 V

Podatkovni list izdelka (PDF)

Dostava pon, 12.10.

Število

kos - zaloga Nemčija

Skupaj (104,99 € / Kos)

104,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: pomožno stikalo

Vrsta: 3RA2815-2AW10

Izvedba: večfunkcijski

Priključek: vzmetna sponka

Funkcije: zakasnjen izklop

Min. obratovalna napetost: 24 V

Maks. obratovalna napetost: 240 V

Obratovalna napetost: 24 - 240 V

Kontakt: 1 menjalo

Material kontakta: AgNi

Časovni razpon (min.): 0.05 s

Časovni okvir (maks.): 100 s

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

: IP20

Električna življenjska doba: 100.000

Mehanska življenjska doba: 10000000

Širina: 45 mm

Višina: 38 mm

Globina: 74 mm

Mere: (Š x V x G) 45 x 38 x 74 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: Electronic

: 0

: 0

: 1

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Izvedba

Priključek

Vrsta izdelka

Funkcije

Maks. obratovalna napetost

Siemens 3RA28152AW10 3RA2815-2AW10 pomožno stikalo večfunkcijski 1 kos Časovni razpon: 0.05 - 100 s 1 menjalo

Št. izdelka:1746554

Priporočeni izdelki

večfunkcijski

vzmetna sponka

pomožno stikalo

zakasnjen izklop

240 V

Siemens 3RA28311DH10 3RA2831-1DH10 časovni rele večfunkcijski 1 kos Časovni razpon: 0.05 - 100 s

Št. izdelka:1699414

večfunkcijski

časovni rele

zakasnjen delovni vklop

240 V

Siemens 3RA28312DH10 3RA2831-2DH10 časovni rele 1 kos Časovni razpon: 0.05 - 100 s

Št. izdelka:1699415

vzmetna sponka

časovni rele

zakasnjen delovni vklop

240 V

Siemens 3RA28142FW10 3RA2814-2FW10 pomožno stikalo večfunkcijski 1 kos Časovni razpon: 0.05 - 100 s 1 odpiralo Piece

Št. izdelka:1704935

večfunkcijski

vzmetna sponka

pomožno stikalo

zakasnjen izklop

240 V

Siemens 3RA28321DG10 3RA2832-1DG10 časovni rele zakasnitev izklopa 1 kos Časovni razpon: 0.05 - 100 s

Št. izdelka:1741890

zakasnitev izklopa

vijačna sponka

časovni rele

zakasnjen izklop

90 V

Siemens 3RA28111CW10 3RA2811-1CW10 časovni rele večfunkcijski 1 kos Časovni razpon: 0.05 - 100 s

Št. izdelka:1746543

večfunkcijski

časovni rele

zakasnjen delovni vklop

240 V

Siemens 3RA28112CW10 3RA2811-2CW10 časovni rele večfunkcijski 1 kos Časovni razpon: 0.05 - 100 s 1 menjalo

Št. izdelka:1746544

večfunkcijski

vzmetna sponka

časovni rele

zakasnjen delovni vklop

240 V

Siemens 3RA28121DW10 3RA2812-1DW10 časovni rele večfunkcijski 1 kos Časovni razpon: 0.05 - 100 s Piece

Št. izdelka:1746545

večfunkcijski

vijačna sponka

časovni rele

zakasnjen izklop

240 V

Siemens 3RA28122DW10 3RA2812-2DW10 časovni rele večfunkcijski 1 kos Časovni razpon: 0.05 - 100 s Piece

Št. izdelka:1746546

večfunkcijski

vzmetna sponka

časovni rele

zakasnjen izklop

240 V

Siemens 3RA28131AW10 3RA2813-1AW10 pomožno stikalo 1 kos Časovni razpon: 0.05 - 100 s 1 menjalo

Št. izdelka:1746547

pomožno stikalo

zakasnjen delovni vklop

240 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1746554 Siemens 3RA28152AW10 3RA2815-2AW10 pomožno stikalo večfunkcijski 1 kos Časovni razpon: 0.05 - 100 s 1 menjalo

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1746554 Siemens 3RA28152AW10 3RA2815-2AW10 pomožno stikalo večfunkcijski 1 kos Časovni razpon: 0.05 - 100 s 1 menjalo

Opis

Elektronsko časovno zakasnjeno pomožno stikalo z zakasnjeno zakasnitvijo brez krmilnega signala Rele 1 zamenja stik AC / DC 24 ... 240 V Časovno območje 0,05 ... 100 s Sprednja stran za kontaktorje 3RT2 S00-S2 Vzmetna povezava Varistor za dušenje vgrajene kontaktne svetilke Elektronsko zakasnjeno pomožno stikalo SIRIUS 3RA28 za časovno zakasnjeno Preklapljanje naslednjih vezij za vgradnjo na kontaktorje 3RT2 in kontaktorske rele 3RH2. Elektronsko zakasnjena dodatna stikala omogočajo natančno nastavitev natančnosti s preklapljanjem časovnih intervalov in integrirano električno povezavo ter tovarniško integriran varistor (zaščitno vezje). Preprosto in brez orodja omogoča, da se brez dodatnih ožičenja uresničijo neodvisne časovne funkcije. S tem se bodo izognili napakam o napakah in zmanjšali stroške testiranja. S pritrditvijo na sprednjo stran naprave si prihranite prostor na DIN-profilu. Naprave se lahko uporabljajo po vsem svetu zaradi mednarodnih odobritev (npr. IEC, CCC, UL / CSA). Elektronsko zakasnjeni pomožni kontakti so na voljo za kontaktorje 3RT2 in pomožne kontakte 3RH2 v velikostih S00 do S3. Na voljo s prilagodljivim širokim napetostnim območjem AC / DC 24-240 V, izbirnimi izhodi 1 S + 1 O ali 1 W in v vijačni ali vzmetni povezavi. Kompleti ožičenja in zapiralni pokrov so na voljo za dodatna stikala z elektronsko zakasnitvijo. Releji SIRIUS - program za vse primere.

Besedilo je strojno prevedeno.
