Name: Siemens 3RA28141FW10 3RA2814-1FW10 pomožno stikalo zakasnitev izklopa 1 kos Časovni razpon: 0.05 - 100 s
Brand: Siemens
SKU: 1746550
Availability: BackOrder

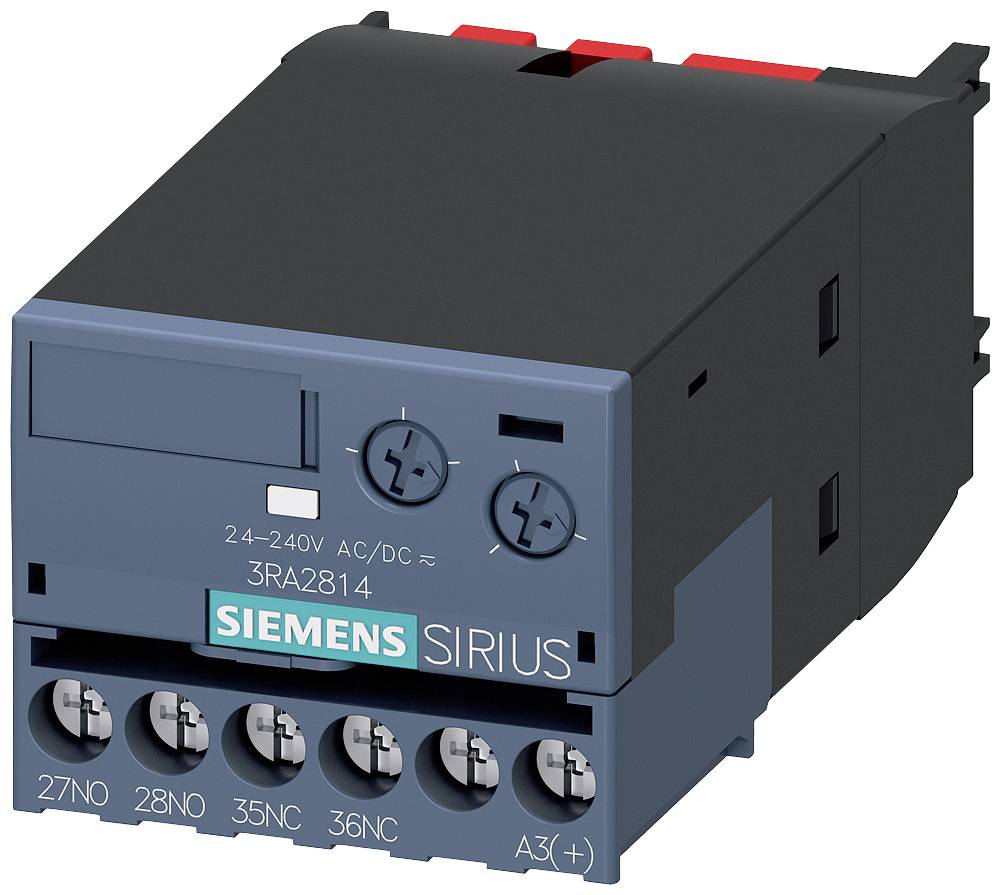

Električna stikalna naprava Siemens, model Sirius 3RA2814, za krmiljenje električnih motorjev, prikazuje priključke in upravljalne elemente.

Odprta električna omarica z različnimi električnimi komponentami in kabli, čisto organizirana v več ravneh.

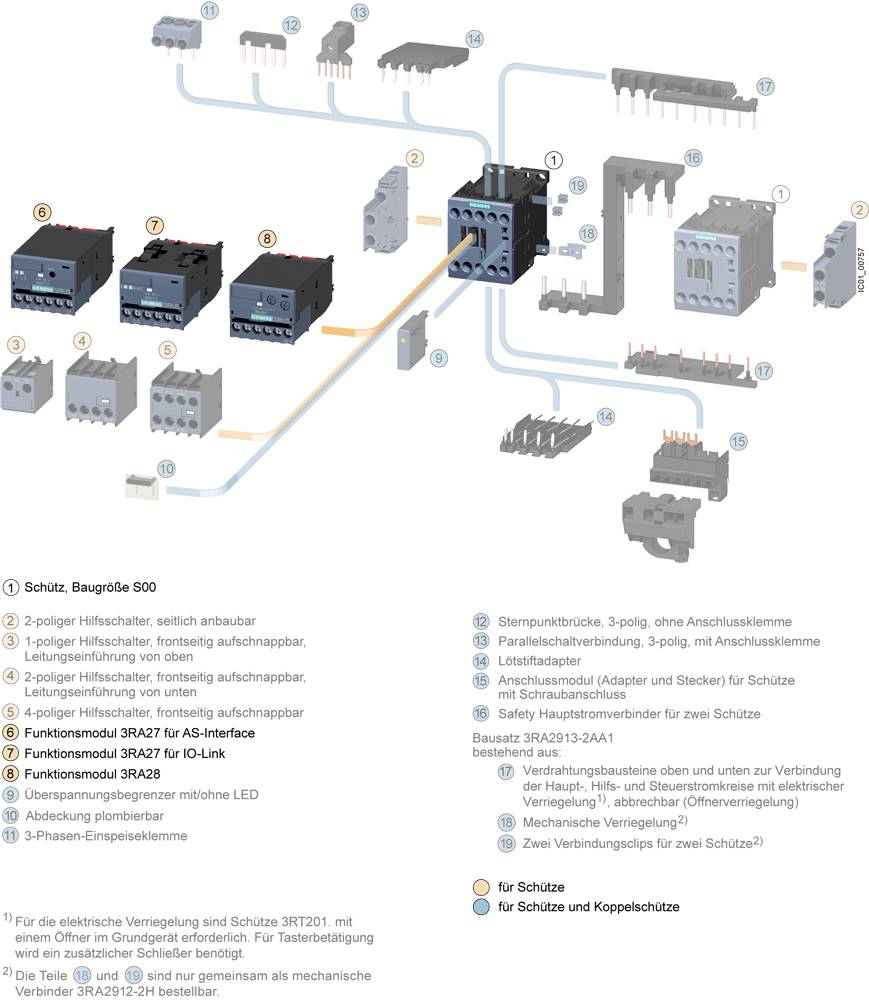

'Schütz komponente: kompleti 500, pomožni kontakti, dodatna oprema, funkcijski moduli. Priključki za kontaktorje in sklopne kontaktorje.'

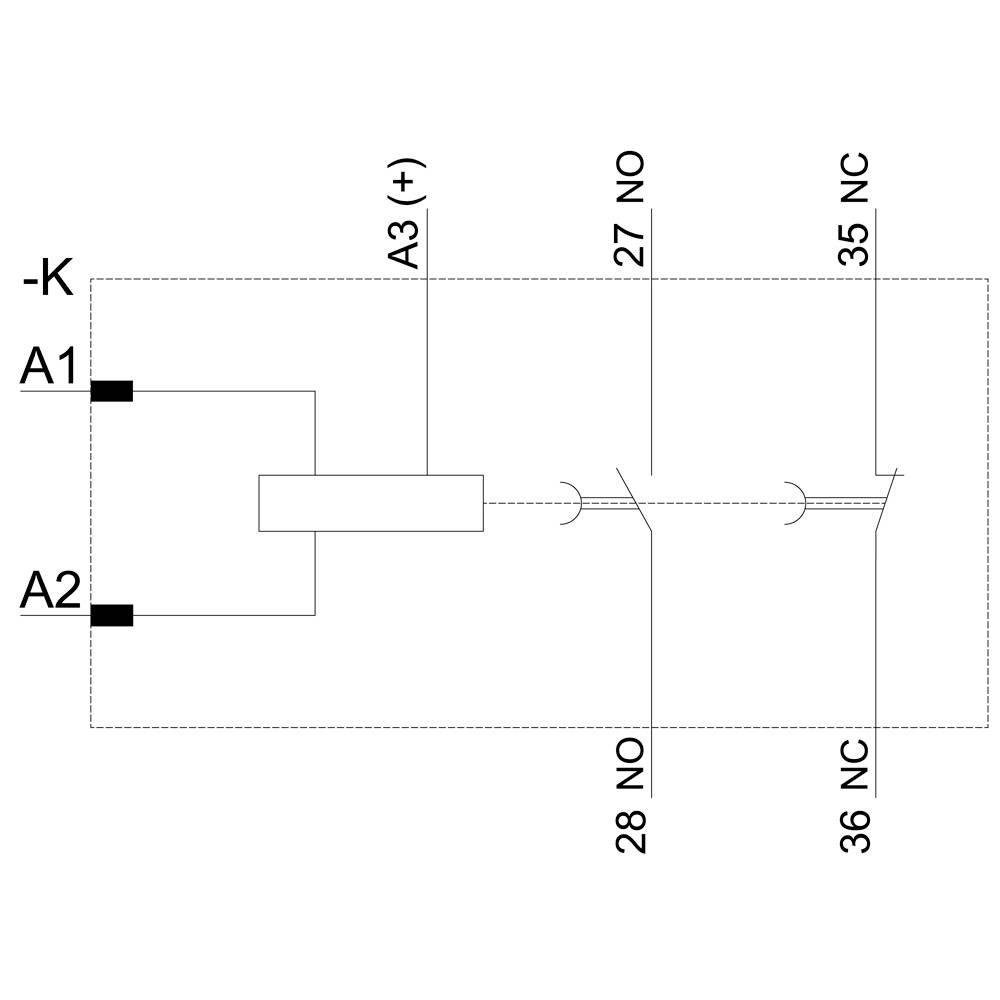

'Električni načrt vezja: Rele s kontakti A1, A2, A3 (+), 27 NO, 28 NO, 35 NC, 36 NC.'

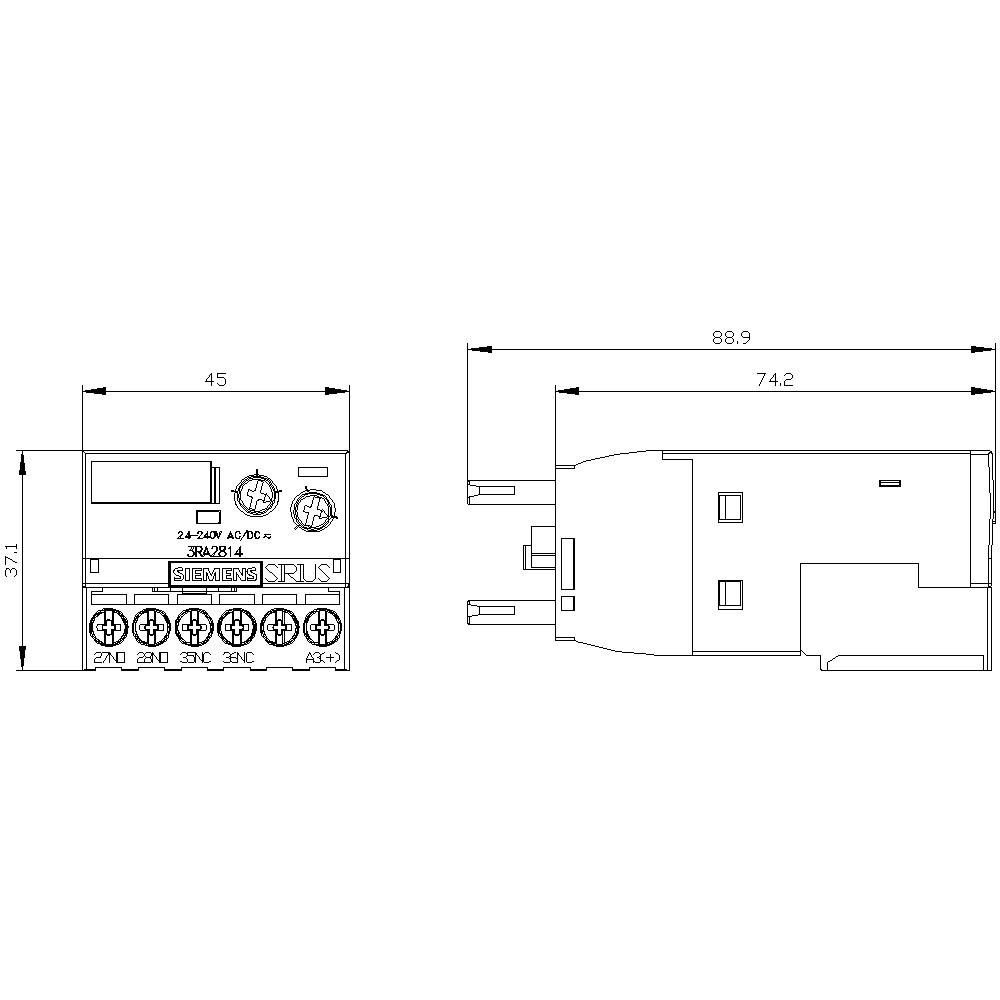

Tehnična risba zaščitnega modula z dimenzijami: širina 88,9 mm, globina 45 mm, višina 74,2 mm. Pogled spredaj prikazuje priključke.

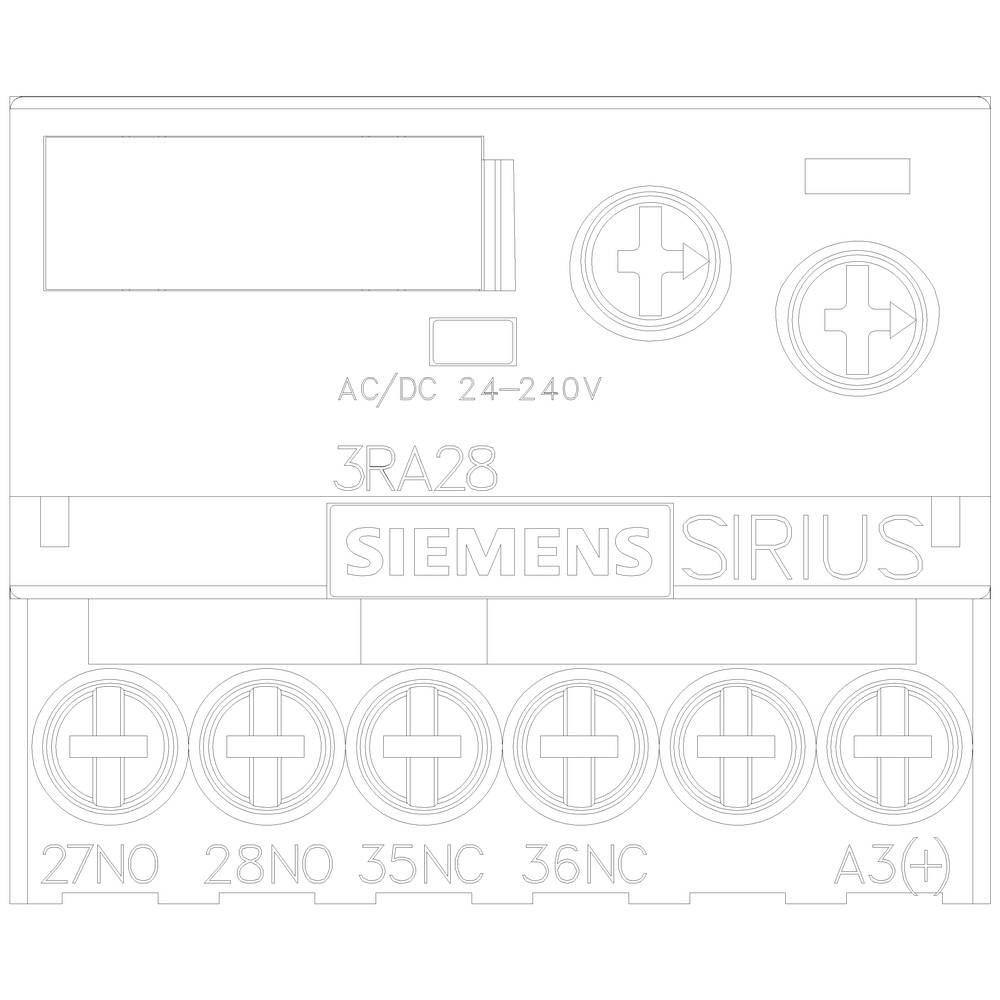

'3RA28', bližnji posnetek Siemensovega Sirius stikala. Vidni so priključki 27NO, 28NO, 35NC, 36NC, A3+. Napetost: AC/DC 24-240V.

1/6

Slika je simbolična

Vrsta izdelka

pomožno stikalo

Izvedba

zakasnitev izklopa

Funkcije

zakasnjen izklop

Min. obratovalna napetost

24 V

Maks. obratovalna napetost

240 V

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,30.11.

Število

kos - zaloga Nemčija

Skupaj (154,99 € / Kos)

154,99 €

z DDV

Brezplačna dostava

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: pomožno stikalo

Vrsta: 3RA2814-1FW10

Izvedba: zakasnitev izklopa

Funkcije: zakasnjen izklop

Min. obratovalna napetost: 24 V

Maks. obratovalna napetost: 240 V

Obratovalna napetost: 24 - 240 V

Material kontakta: AgNi

Časovni razpon (min.): 0.05 s

Časovni okvir (maks.): 100 s

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

: IP20

Električna življenjska doba: 100.000

Mehanska življenjska doba: 10000000

Širina: 45 mm

Višina: 38 mm

Globina: 74 mm

Mere: (Š x V x G) 45 x 38 x 74 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: Electronic

: 1

: 1

: 0

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1746550 Siemens 3RA28141FW10 3RA2814-1FW10 pomožno stikalo zakasnitev izklopa 1 kos Časovni razpon: 0.05 - 100 s

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1746550 Siemens 3RA28141FW10 3RA2814-1FW10 pomožno stikalo zakasnitev izklopa 1 kos Časovni razpon: 0.05 - 100 s

Opis

Elektronsko zakasnjeno pomožno stikalo, zakasnjeno s kontrolnim signalom Rele 1 1 + 1 S AC / DC 24 ... 240 V Časovno območje 0,05 ... 100 s Sprednji del za sponke 3RT2 S00-S2 Vijačni priključek Varistor za zatiskanje kontaktnih kontaktov integrirano Elektronsko zakasnjeno pomožno stikalo SIRIUS 3RA28 za časovno zakasnjeno preklapljanje naslednjih vezij za vgradnjo na kontaktorje 3RT2 in kontaktorske releje 3RH2. Elektronsko zakasnjena dodatna stikala omogočajo natančno nastavitev natančnosti s preklapljanjem časovnih intervalov in integrirano električno povezavo ter tovarniško integriran varistor (zaščitno vezje). Preprosto in brez orodja omogoča, da se brez dodatnih ožičenja uresničijo neodvisne časovne funkcije. S tem se bodo izognili napakam o napakah in zmanjšali stroške testiranja. S pritrditvijo na sprednjo stran naprave si prihranite prostor na DIN-profilu. Naprave se lahko uporabljajo po vsem svetu zaradi mednarodnih odobritev (npr. IEC, CCC, UL / CSA). Elektronsko zakasnjeni pomožni kontakti so na voljo za kontaktorje 3RT2 in pomožne kontakte 3RH2 v velikostih S00 do S3. Na voljo s prilagodljivim širokim napetostnim območjem AC / DC 24-240 V, izbirnimi izhodi 1 S + 1 O ali 1 W in v vijačni ali vzmetni povezavi. Kompleti ožičenja in zapiralni pokrov so na voljo za dodatna stikala z elektronsko zakasnitvijo. Releji SIRIUS - program za vse primere.

Besedilo je strojno prevedeno.
