Siemens 3RT2016-1HB41 zaščita moči 3 zapiralo 690 V/AC 1 kos

Elektromagnetski kontaktor Siemens iz serije Sirius, model 3RT202, za krmiljenje električnih tokokrogov.

Slika je simbolična

Električna omarica z odprtimi vrati razkriva kable in stikala; v ozadju so skozi mokro okno zabrisani industrijski stroji.

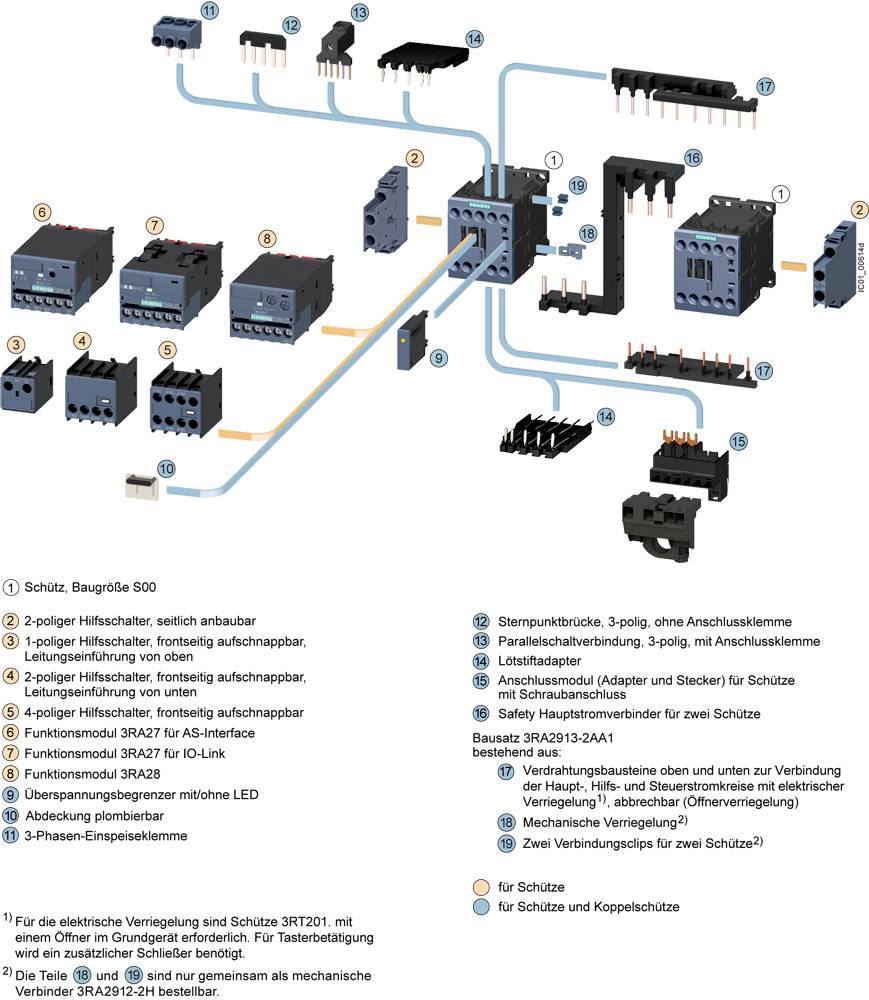

Električna shema komponent, prikazuje releje, priključke in povezave. Oštevilčeni deli in legenda z funkcijami.

Načrt vezja releja z več vhodi: A1(+) in A2, izhodi od 1/L1 do 6/T3, prikazuje povezave in električne kontakte.

Tehnična risba električnega releja z merami v milimetrih. Pogled od zgoraj in s strani z natančno prikazanimi priključnimi točkami.

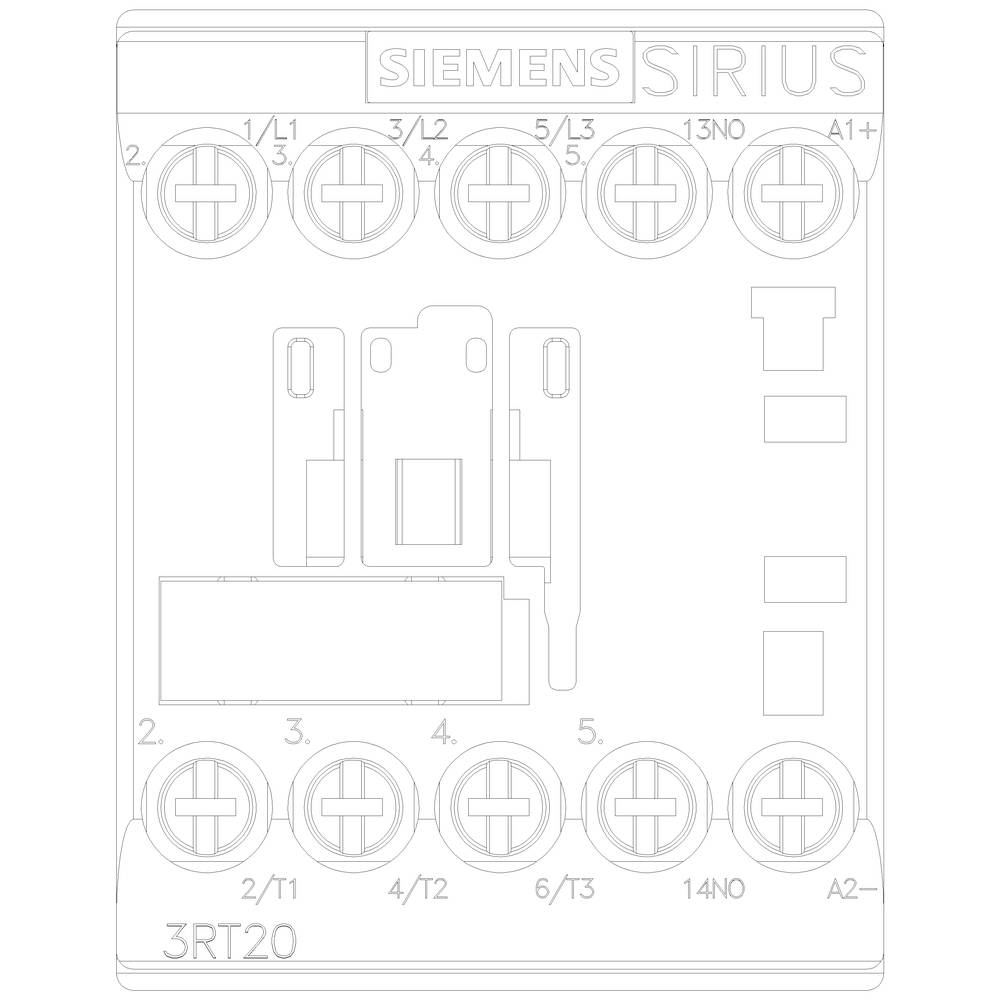

Siemensov Sirius 3RT20 kontaktor z označenimi priključnimi sponkami in krmilnimi priključki, detajlni pogled električne sheme.

1/6

Slika je simbolična

Vrsta izdelka

zaščita moči

Število polov

3-polni

Nazivna napetost

690 V/AC

Priključek

vijačni

Vrsta

3RT2016-1HB41

Podatkovni list izdelka (PDF)

Dostava pon, 12.10.

Število

kos - zaloga Nemčija

Skupaj (71,99 € / Kos)

71,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC
Enožični ali večžični prerez prevodnika: 4 mm²
Presek prevodnika je fino naseden: 2,5 mm²

Vrsta izdelka: zaščita moči

Vrsta: 3RT2016-1HB41

Velikost: S00

Število polov: 3-polni

Kontakt: 3 zapiralo

Nazivna napetost: 690 V/AC

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačni

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 58 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 58 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 24-24 V

: Screw connection

: DC

: 8.5 A

: 3.677

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1700732 Siemens 3RT2016-1HB41 zaščita moči 3 zapiralo 690 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1700732 Siemens 3RT2016-1HB41 zaščita moči 3 zapiralo 690 V/AC 1 kos

Opis

Stikalo za napajanje, AC-3 9 A, 4 kW / 400 V 1 S, 24 V DC 0,7-1,25 * US, 3-pinski, velikost S00, vijačna povezava primerna za PLC izhode Spojni kontaktor SIRIUS 3RT2 za stikalne motorje in motorje pomožna in krmilna vezja, izdelana posebej za neposredno povezavo z elektronskimi krmilniki. Kontaktorji 3RT2 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Mnoge kombinacije naprav so tovarniško preizkušene. Vgrajena pomožna stikala zmanjšujejo kompleksnost vašega telesa. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Poleg tehnologije vijačne povezave so naprave na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
