Siemens 3RT2016-2AH02 zaščita moči 3 zapiralo 690 V/AC 1 kos

Črn Siemensov Sirius industrijski kontaktor z različnimi priključki in oznakami, namenjen krmiljenju električnih naprav.

Slika je simbolična

Odprta električna omarica prikazuje kable in strojne komponente. Levo so stikala in kontrolni elementi, desno pa mokro stekleno šipo.

Shematski načrt električne napeljave s stikalnimi elementi. Oštevilčene komponente in vodniki so opisani z njihovimi funkcijami.

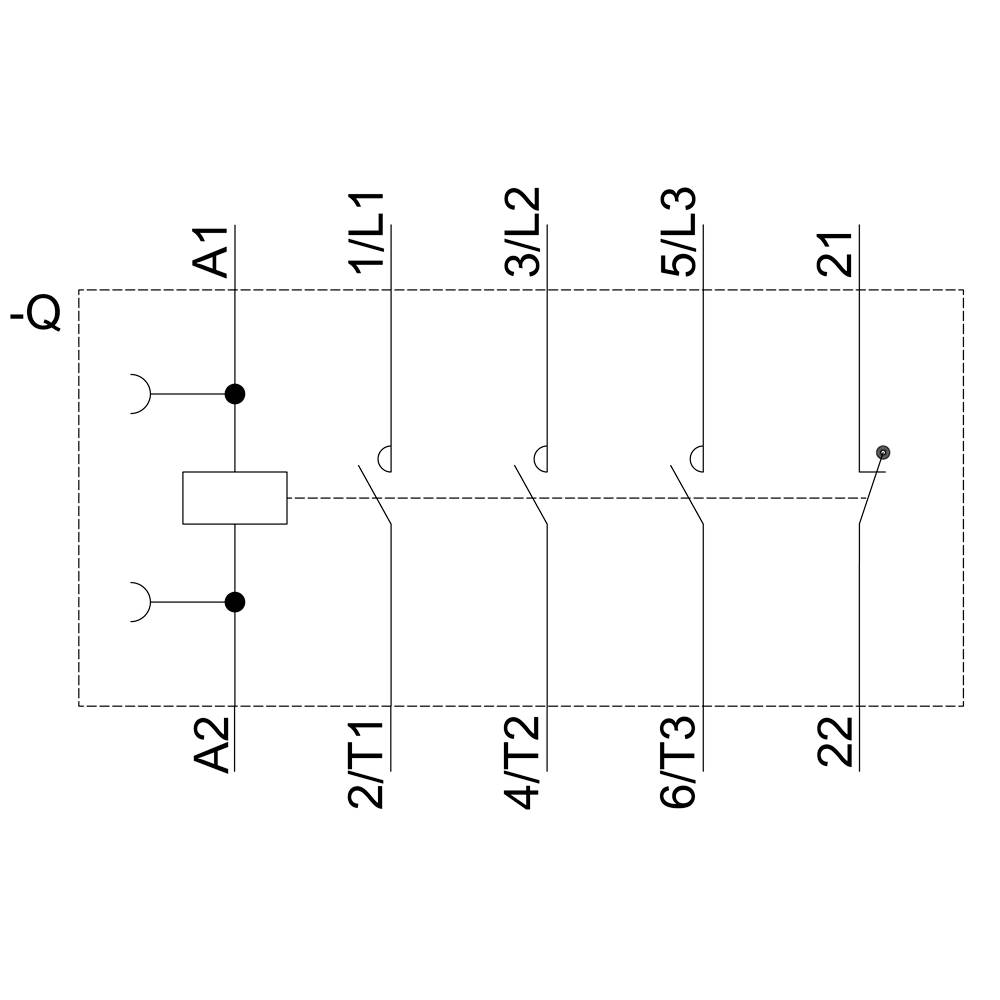

Shematski načrt kontaktorja: Prikazanih šest stikal (1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3) in krmilnih tokokrogov (A1, A2, 21, 22).

Tehnična risba elektrotehničnega komponenta s sprednjim, stranskim in tlorisnim pogledom. Mere so navedene v milimetrih.

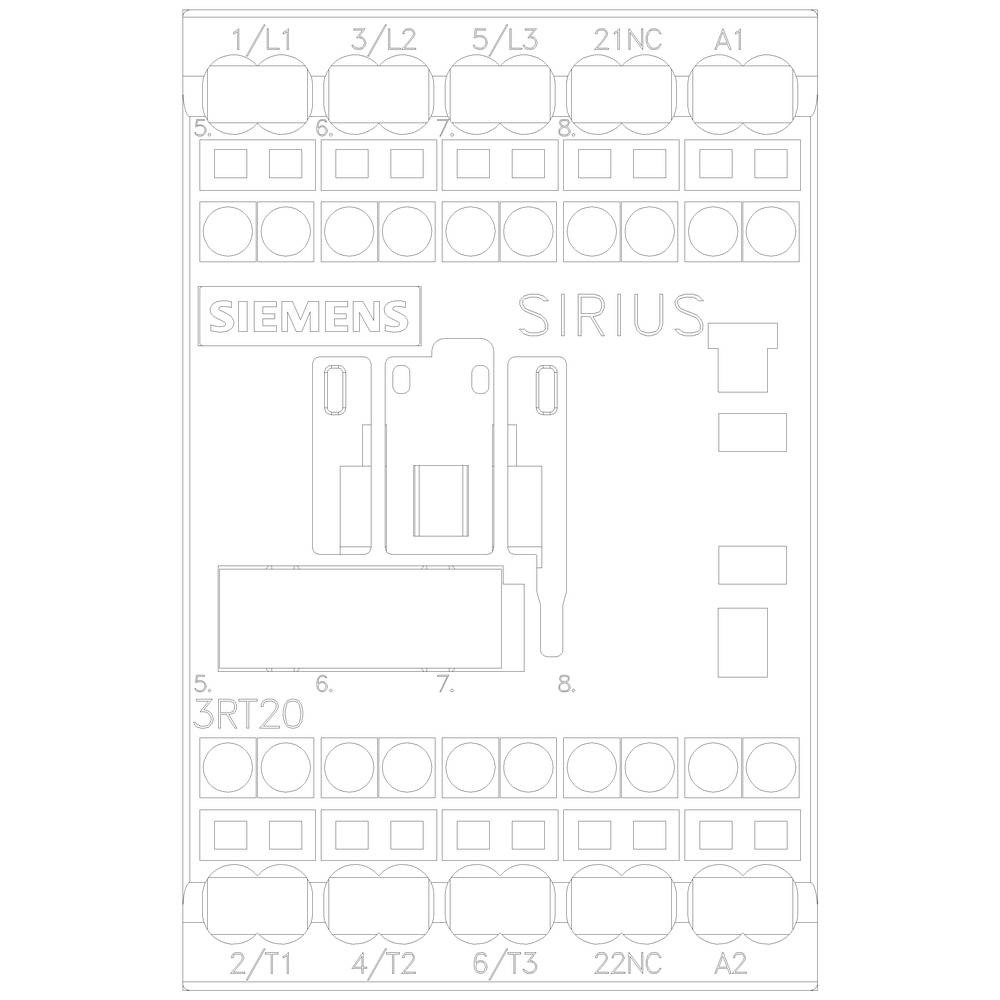

'Diagram Siemensovega SIRIUS stikala, modelna številka 3RT20, prikazuje priključne točke za električne povezave.'

1/6

Slika je simbolična

Vrsta izdelka

zaščita moči

Število polov

3-polni

Nazivna napetost

690 V/AC

Priključek

vzmetna sponka

Vrsta

3RT2016-2AH02

Podatkovni list izdelka (PDF)

Dostava tor, 6.10.

Število

kos - zaloga Nemčija

Skupaj (61,99 € / Kos)

61,99 €

z DDV

Samo 5,50 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC
Prerez prevodnika v trdi ali nasedli: 4 mm²
Presek prevodnika je fino naseden: 2,5 mm²

Vrsta izdelka: zaščita moči

Vrsta: 3RT2016-2AH02

Velikost: S00

Število polov: 3-polni

Kontakt: 3 zapiralo

Nazivna napetost: 690 V/AC

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 70 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: Spring clamp connection

: AC

: 8.5 A

: 3.67749375

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1749639 Siemens 3RT2016-2AH02 zaščita moči 3 zapiralo 690 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1749639 Siemens 3RT2016-2AH02 zaščita moči 3 zapiralo 690 V/AC 1 kos

Opis

Stikalo za moč, AC-3 9 A, 4 kW / 400 V AC 48 V, 50/60 Hz, 3-polna, velikost S00 Vzmetna povezava SIRIUS 3RT2 za stikalne motorje. Kontaktorji 3RT2 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Mnoge kombinacije naprav so tovarniško preizkušene. Kontaktorji zagotavljajo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Vgrajena pomožna stikala zmanjšujejo kompleksnost vašega telesa. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Na voljo so v različnih velikostih in v širokem obsegu moči pri delovanju AC in DC. Poleg tehnologije vijačne povezave so naprave na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Celovita dodatna oprema, kot so pomožni kontakti, pomožna izdaja itd., So enotna za vse velikosti. Razpoložljivi priključni bloki, funkcijski moduli in sistem dovoda SIRIUS 3RV29 znatno zmanjšajo napetost v ožičenju. Kontaktorji 3RT2 nadomestijo dokazano serijo 3RT1 (do 55 kW). Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
