Siemens 3RT2017-2BW41 zaščita moči 3 zapiralo 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

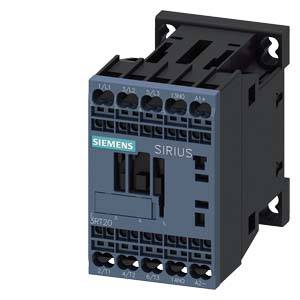

Črn Siemensov SIRIUS kontaktor za industrijske aplikacije z večimi priključnimi sponkami za krmiljenje električnih tokokrogov.

Slika je simbolična

Industrijski obrat z odprto elektroenergetsko opremo in stroji za mokrim deževnim oknom.

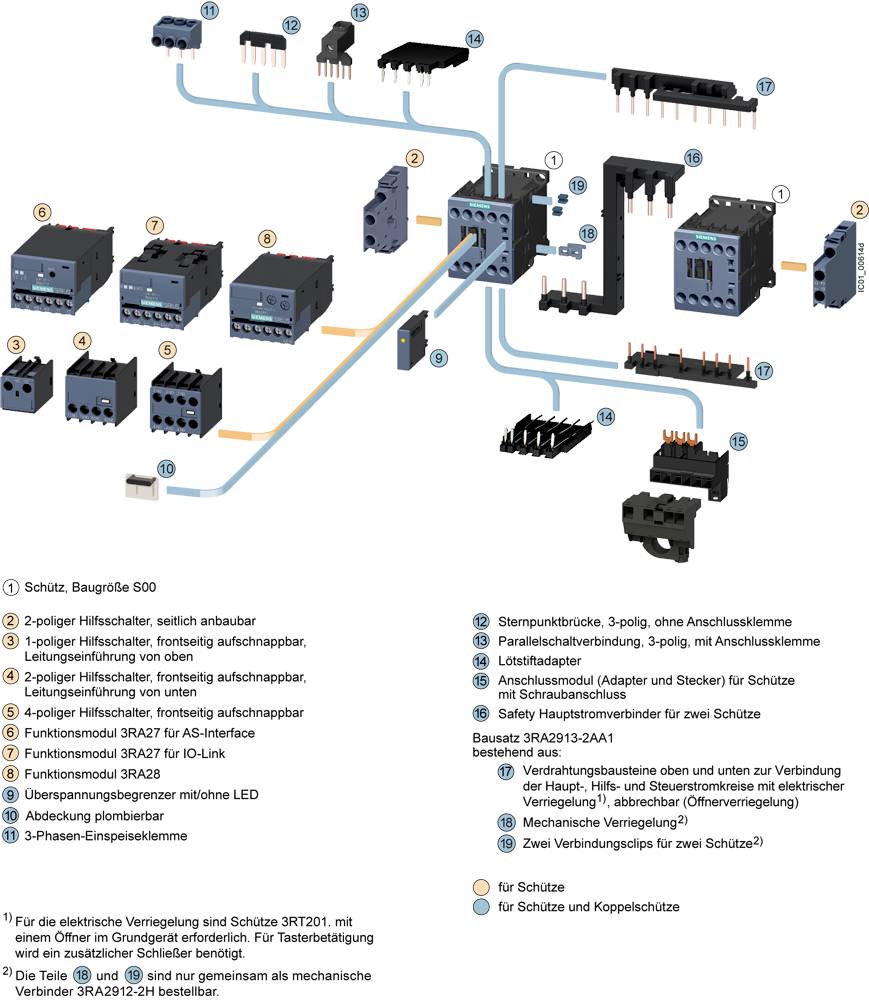

Električna shema vezja: prikazuje kontaktorje, priključne sponke in dodatno opremo. Oštevilčeni deli z opisom funkcije.

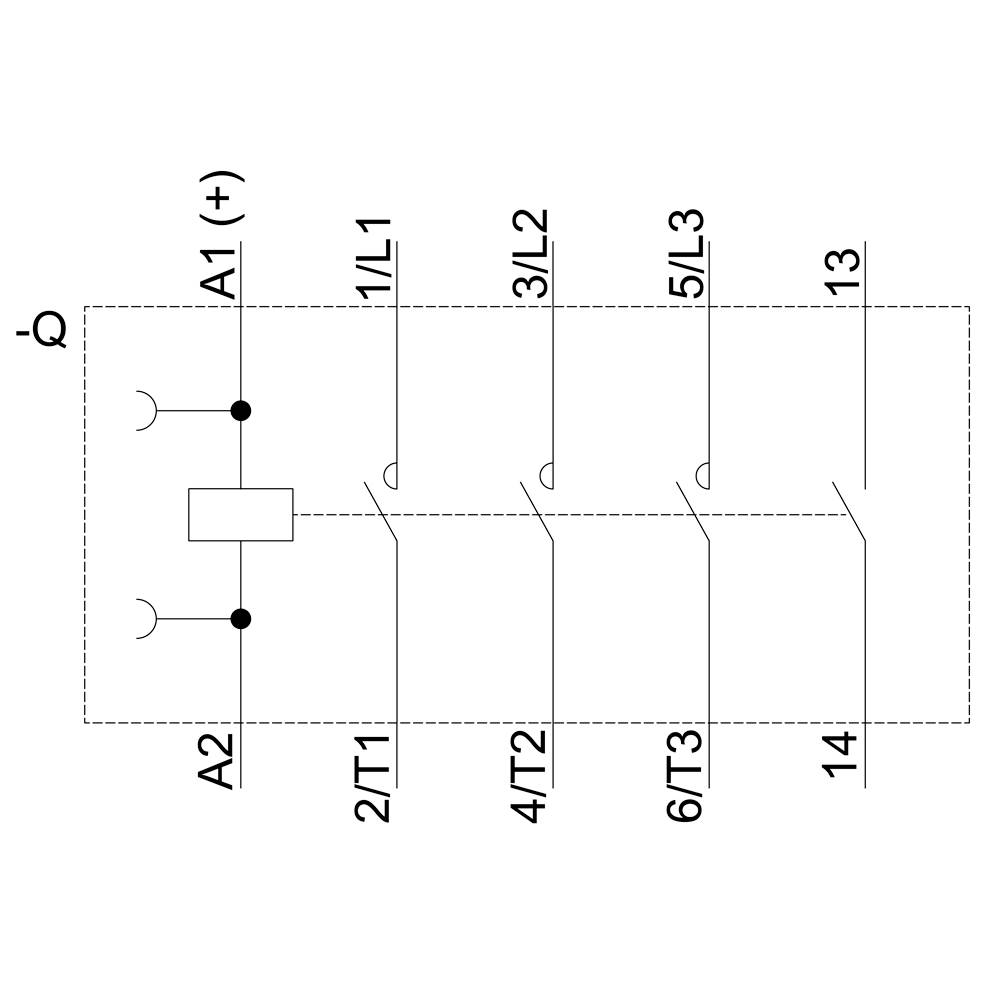

Električna shema elektromotorja s priključki A1, A2, 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 13, 14. Prikazana krmilna in glavna tokovna pot.

Tehnična risba električnega stikala s sprednjim, stranskim in pogledom od zgoraj. Z dimenzijami v milimetrih.

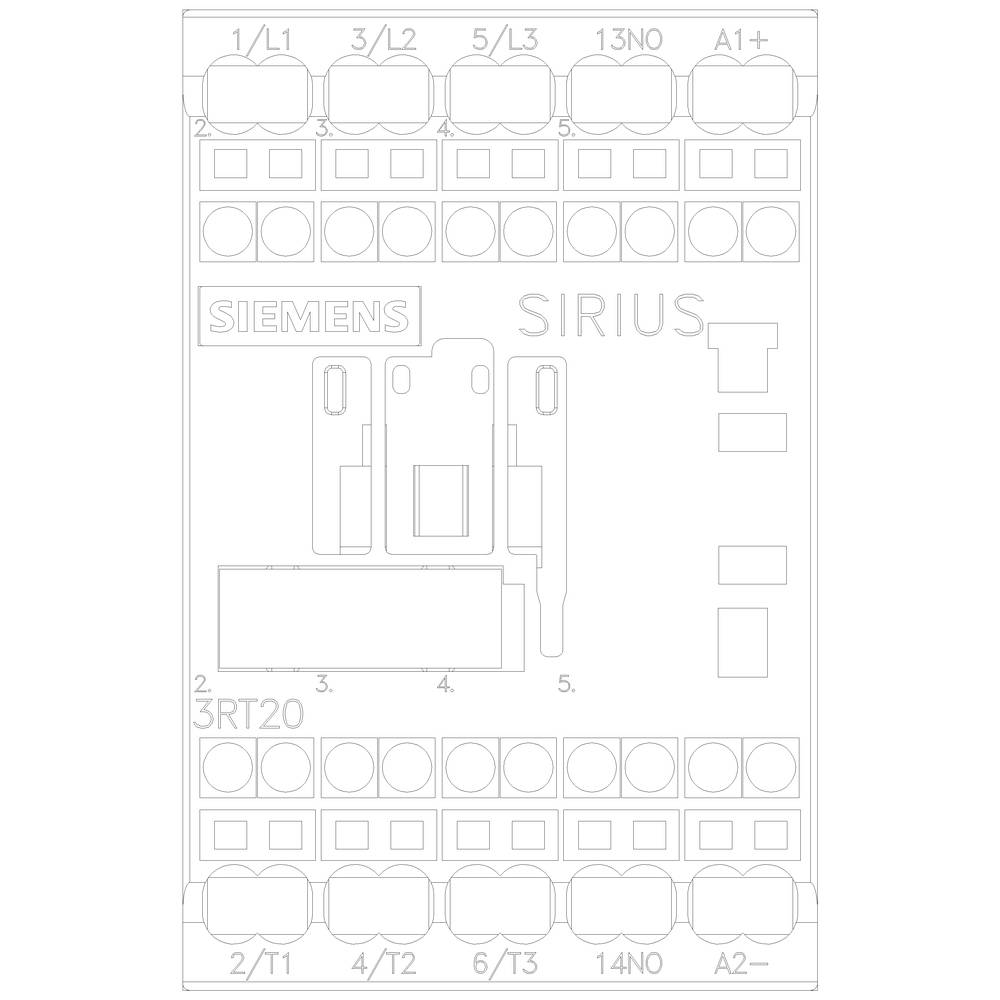

'Tehnična postavitev Siemensovega SIRIUS 3RT20 kontaktorja/releja z označenimi priključki za industrijsko uporabo.'

1/6

Slika je simbolična

Vrsta izdelka

zaščita moči

Število polov

3-polni

Nazivna napetost

690 V/AC

Priključek

vzmetna sponka

Vrsta

3RT2017-2BW41

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (87,99 € / Kos)

87,99 €

z DDV

Samo 9,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC
Prerez prevodnika v trdi ali nasedli: 4 mm²
Presek prevodnika je fino naseden: 2,5 mm²

Vrsta izdelka: zaščita moči

Vrsta: 3RT2017-2BW41

Velikost: S00

Število polov: 3-polni

Kontakt: 3 zapiralo

Vrsta pomožnega kontakta: 3 zapiralo

Nazivna napetost: 690 V/AC

Krmilna napetost (min).: 48 V/DC

Krmilna napetost (maks.): 48 V/DC

Območje krmilne napetosti: 48 - 48 V/DC

Preklopna napetost (maks.): 690 V/AC

Stalni tok (maks.): 12 A

Primerno za znamko: Siemens

Primerno za serijo: Siemens Bauform S00

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 70 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: Spring clamp connection

: DC

: 8.5 A

: 5.516240625

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1743272 Siemens 3RT2017-2BW41 zaščita moči 3 zapiralo 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1743272 Siemens 3RT2017-2BW41 zaščita moči 3 zapiralo 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Opis

Kontaktor, AC-3 12 A, 5,5 kW / 400 V 1 S, 48 V DC 3-polna, velikost S00 Vzmetna povezava SIRIUS 3RT2 kontaktor za stikalne motorje. Kontaktorji 3RT2 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Mnoge kombinacije naprav so tovarniško preizkušene. Kontaktorji zagotavljajo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Vgrajena pomožna stikala zmanjšujejo kompleksnost vašega telesa. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Na voljo so v različnih velikostih in v širokem obsegu moči pri delovanju AC in DC. Poleg tehnologije vijačne povezave so naprave na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Celovita dodatna oprema, kot so pomožni kontakti, pomožna izdaja itd., So enotna za vse velikosti. Razpoložljivi priključni bloki, funkcijski moduli in sistem dovoda SIRIUS 3RV29 znatno zmanjšajo napetost v ožičenju. Kontaktorji 3RT2 nadomestijo dokazano serijo 3RT1 (do 55 kW). Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
